飞泰FT5316M大扭力数字伺服舵机结构

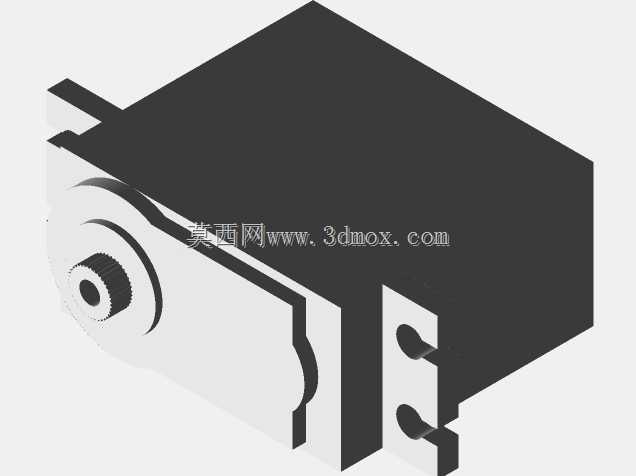

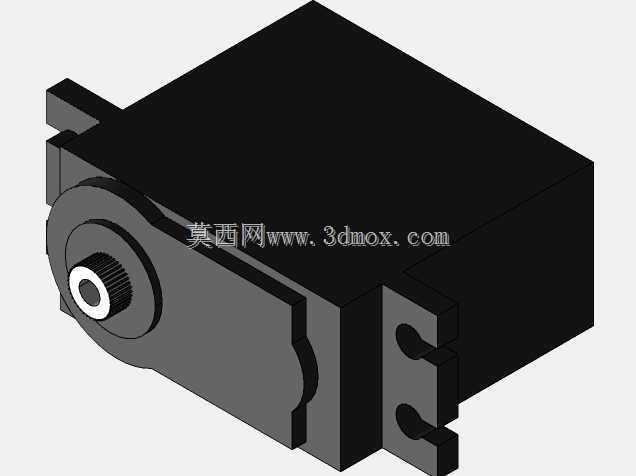

　　这款FT5316M属于标准尺寸的大扭力数字伺服舵机，在整机结构上延续了车用、航模以及小型机器人关节里最常见的矩形壳体布局，三维建模时需要重点还原的并不是单一外壳曲面，而是输出轴、安装耳、出线端和壳体加强筋之间的空间约束关系。舵机本体采用近似方块的封闭式塑壳，主体长宽高边界紧凑，两侧伸出带孔的安装耳，耳孔中心距是选型时最先核对的尺寸；前端输出盘位置做了局部加厚，输出轴采用带内六角锁紧特征的花键/齿盘结构，既保证摇臂周向定位，也方便通过螺钉压紧舵盘。

　　从实际用途看，这类伺服舵机广泛用于遥控模型转向与油门控制、机械臂关节摆动、小型云台俯仰、机器人足部与夹持机构、教学实验平台以及自动化小装置的角度执行。它的核心功能是接收PWM或数字总线指令，将内部直流电机的连续旋转经齿轮减速后转换为指定角度的往复摆动，并在负载变化时维持位置。建模过程中要体现输出轴回转中心、壳体底面和安装耳贴合面三者的基准关系，因为设备装车或装入机架时，通常依靠耳片螺钉固定，底面或侧面作为辅助限位，若三维数模没有把耳孔位置、壳体突出棱线和轴端高度表达清楚，后续干涉检查很容易失真。

　　壳体侧面与端部的折线造型并非单纯外观处理，更多是为了在有限壁厚下提高抗扭刚度，同时给内部齿轮组、电位器或磁编码反馈元件、控制板和电机留出安装腔。输出端周围的环形凸台承担轴承支撑和止挡作用，能够减少摇臂受侧向力时对齿轴的弯矩。端部出线或接线区域需要在装配设计中预留弯折半径，避免舵机在大角度摆动时拉扯线缆。

　　进行结构设计时，可将该数模作为标准执行元件放入总装：先以安装耳贴合面建立固定约束，再以输出轴轴线定义摆动副，摇臂长度根据所需直线行程和扭矩换算；周围要保留舵盘旋转所需的扇形空间，壳体与相邻杆件之间留出拆装间隙，耳片螺钉侧也要预留工具操作空间。对于机器人关节场景，还需关注舵机中性位时的轴端方向、线缆朝向以及双侧对称安装的镜像关系。整体模型以黑色壳体为主，棱线、凸台、输出齿盘和安装耳特征明确，适合用于机构布局验证、运动干涉检查、舵机选型校核以及教学演示。
