教学用稳压电路板三维结构设计

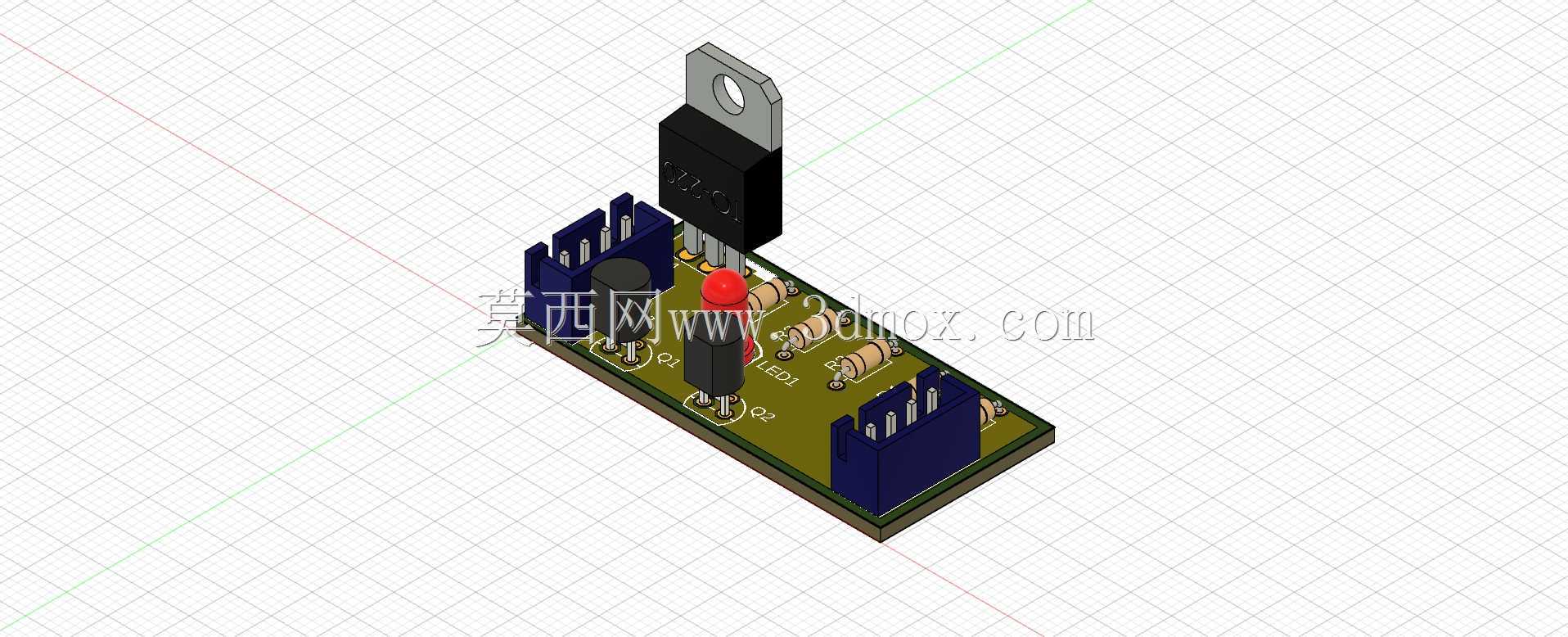

　　这套三维结构围绕一块小型稳压功能电路板展开，板体采用狭长矩形布局，适合在教学台架、实验箱、低压电源演示模块以及小型控制盒内部使用。模型没有停留在平面线路表达，而是把功率器件、插接端子、指示元件、电容、电阻和固定连接片按真实装配关系逐一建立，能够直观呈现电子元件从板面插装、高度占用到焊接定位的空间状态。

　　从实际用途看，该类小板常用于低压直流电源的稳压、负载指示和基础电路验证。板端设置多组排针接口，便于输入、输出和测试点快速接线；红色发光元件承担通电状态提示，圆柱形电容用于滤波和稳定电压，功率器件配合上方金属固定片承担散热与安装定位。金属片上的开孔可配合螺钉固定到壳体或散热面上，使器件在受热后仍能保持稳定位置，这也是小功率电源板在封闭设备内长期运行时不能忽略的结构细节。

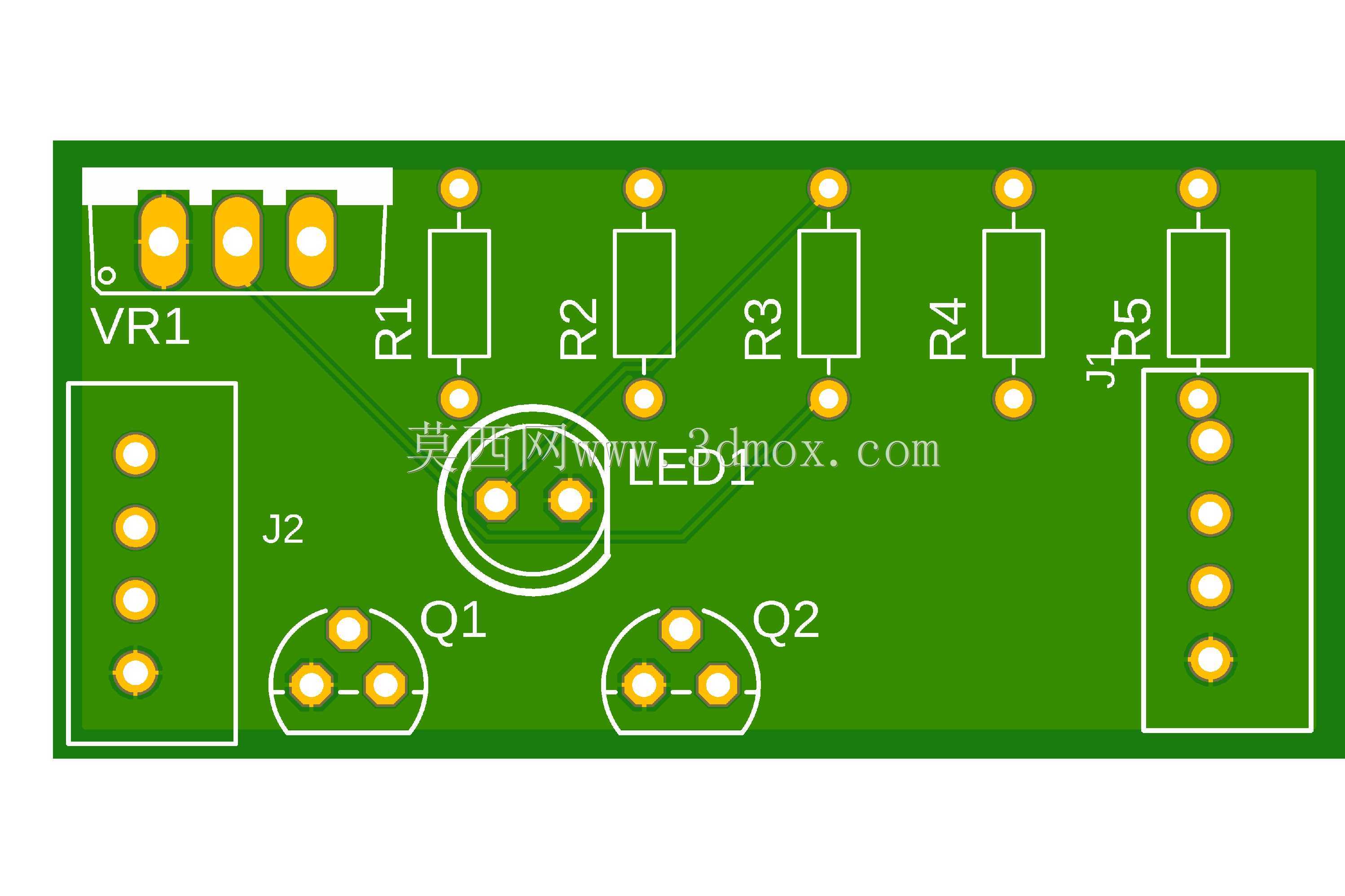

　　建模时先以PCB基板为装配基准，确定板厚、边缘轮廓和元件禁布范围，再按照引脚间距布置插装元件。较高的功率件放在板体一侧，能够减少对低矮元件检修视线的遮挡；排针分布在板边，方便线束插拔；电容和电阻集中在信号与电源路径附近，使走线关系与实物调试逻辑保持一致。这样的处理不仅服务于外观展示，也能帮助初学者理解元件高度差、极性方向、焊点占用和装配顺序。

　　外形边界方面，狭长板形有利于在狭窄电控仓内横向布置，板上最高区域来自带金属片的功率器件，设计外壳或支架时需要在其上方保留散热和螺钉操作空间。板边排针外侧应预留插头插拔距离，避免与相邻模块发生干涉；基板底部要为引脚弯折和焊锡隆起留出间隙，不能直接贴合金属底板。若将该板装入教学实验面板，前侧可把指示灯对准观察孔，后侧功率件靠近通风位置，接口端朝向维护侧，从而兼顾接线、观察和散热。

　　在结构评审中，这类模型还可用于检查元件库封装是否合理、插装高度是否冲突、固定片是否与周边端子保持安全距离。对于三维建模学习者来说，它把二维原理图转化为可旋转、可测量、可剖切的装配体，能够清晰展示电路板不是简单平面图形，而是由基板、孔位、引脚、元件本体和安装附件共同构成的机电结构。
