双轴承集成式减压阀体结构

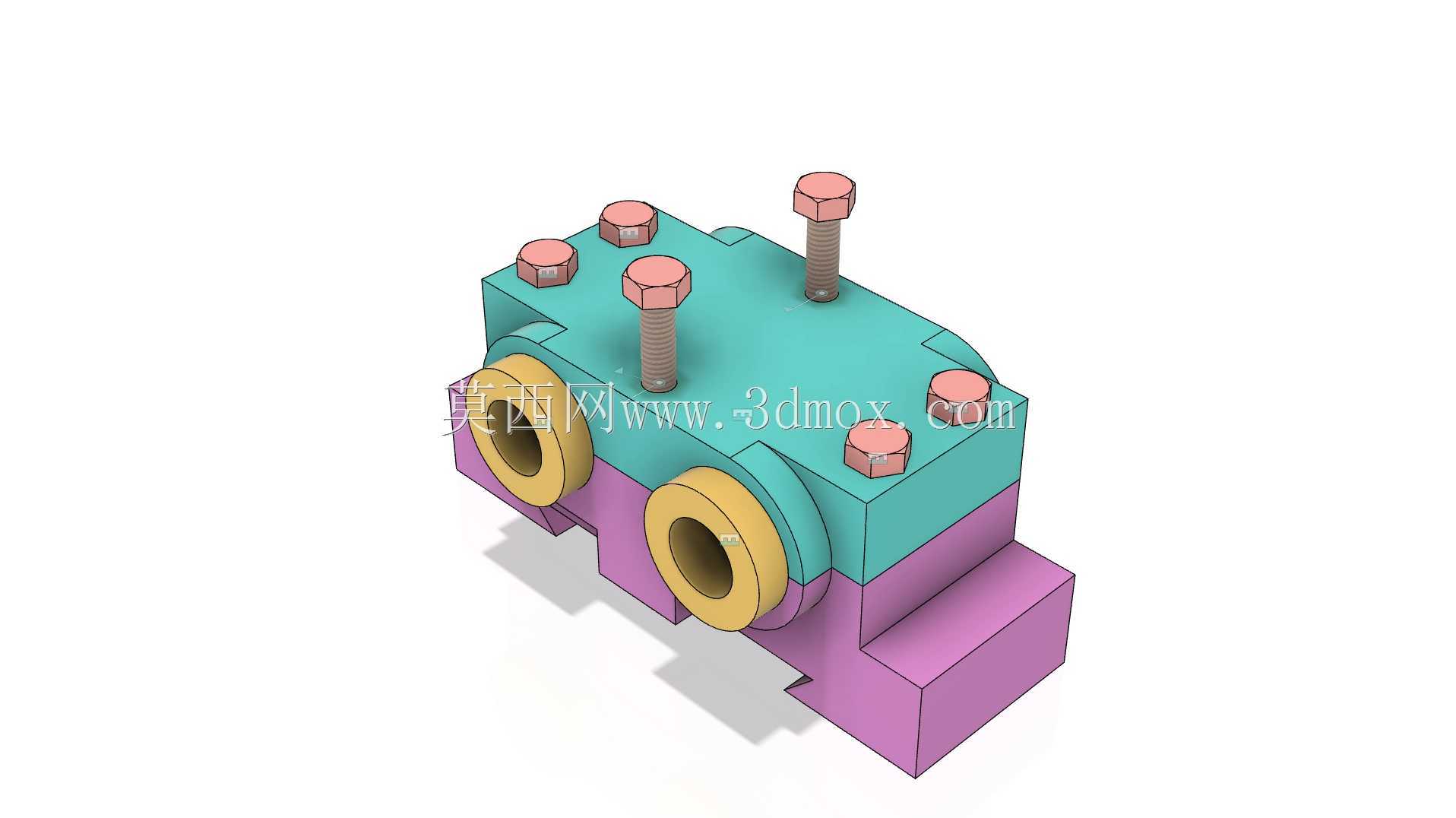

　　该结构面向液压与气动管路中的压力调节工位，核心是把双轴承支承、阀腔容纳和外部安装基准整合在同一紧凑壳体内。阀体下部采用阶梯式底座，底面留出平直安装接触面，侧面的凸台用于限制侧向位移，装配时可直接落在阀块或设备安装板上，通过周边紧固件压紧，不需要额外焊接支架。上部青绿色区域为阀盖，承担密封、承压和元件定位作用；盖面分布多组螺栓与衬套，长短螺栓按受力位置错开布置，靠近中部的较长紧固件用于提供更大预紧力，边缘较短紧固件则辅助均匀压合，避免阀盖在压力波动下出现局部翘曲。两侧黄色环形部位对应双轴承安装位置，轴承外圈嵌入壳体孔位，内孔为旋转或滑移轴系提供支承，使阀芯联动部件在往复调节过程中保持同轴度，降低卡滞和偏磨风险。

　　紫色主体部分形成主要流道与容纳腔，内部通道围绕轴承座和阀盖密封面展开，兼顾介质通过、压力反馈和零件装拆空间。从设计思路看，模型将底座、阀体、阀盖、螺栓、衬套等零件按实际装配关系拆分，各配合面边界清晰：底座负责安装定位，阀体负责流道与承压，阀盖负责检修封闭，衬套用于保护孔壁并补偿装配公差，螺栓则提供可拆连接。外形上整体呈低矮块状，两侧轴承孔凸出，顶部紧固件高于盖面，布置管路和预留维护空间时需要避开螺栓拆装行程；底座宽度决定安装 footprint，轴承孔中心距决定轴系跨距，阀盖轮廓则影响上方盖板或管路的最小净距。

　　工程应用中，这类结构常见于试验台、润滑系统、小型液压站和仪表管路，可在进口压力波动时为下游提供较稳定的工作压力，同时依靠双轴承支承提升调节机构的运动平顺性。建模时需重点控制轴承孔同轴度、阀盖结合面平面度、螺栓孔位置度以及底座安装面与孔系的平行关系；流道转折处应避免尖锐死角，密封区域要预留垫片或密封圈压缩空间。衬套的设置也便于磨损后维修，不必直接更换主体壳体。
