石油天然气用90度不锈钢红色涂装法兰弯管

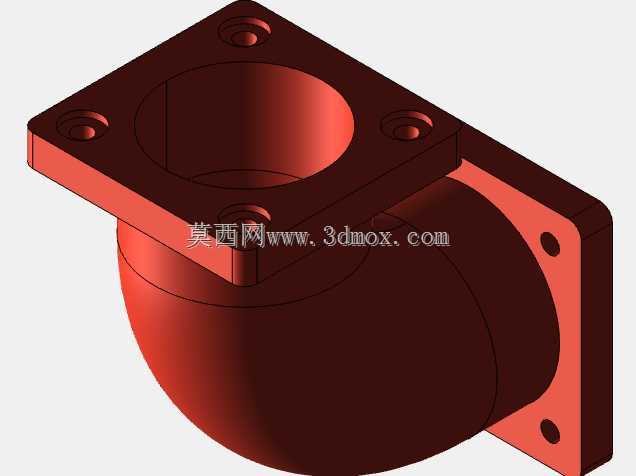

　　现场配管时最先要核对的是两端法兰的安装边界，这套弯管两个接口呈正交布置，上端为方形法兰板，板面上均布四个沉头安装孔，侧端同样为带孔法兰面，孔位间距、法兰厚度与对接端管口通径在建模阶段已按配对法兰尺寸做了约束，装配时无需额外扩孔或补焊转接板，螺栓穿入后可直接压紧密封面。弯管主体的转向段采用大曲率圆弧过渡，而非直角折角结构，介质在转向处不会形成剧烈涡流，压损明显低于直角焊接弯头，长期输送含微量杂质的油气介质时，圆弧内壁的冲刷磨损也更均匀，不会在折角位置形成局部冲蚀深坑。

　　很多井口装置、计量站管汇里空间非常局促，常规长半径弯头两端带活套法兰时，转向后占用的轴向和径向尺寸往往会和旁边的阀组、仪表支架干涉，这款一体成型的带方法兰弯管把连接法兰和弯管本体做成整体结构，省去了弯头与法兰之间的两道焊缝，不仅减少了现场探伤的焊口数量，整体外形也更紧凑，在狭窄管排里布置时能直接贴靠设备侧壁安装，不需要额外预留焊接操作空间。

　　材质选用不锈钢，本身适配油气田产出液里含硫化氢、氯离子的腐蚀工况，外表面做红色油漆涂装，一方面是厂区管路色标管理的要求，红色对应工艺油气介质管线，巡检人员在管廊里可以快速识别管路走向，避免误操作；另一方面油漆层把不锈钢表面和外界含盐雾气、露天雨水隔开，在沿海油气站点长期露天布置时，能避免法兰接缝、螺栓位置出现积盐腐蚀。

　　建模过程中，两端法兰的密封面平面度、螺栓孔的位置度都按配对管件公差做了参数化关联，弯管内壁的圆弧半径和管口通径保持顺滑衔接，没有台阶突变，上端方法兰的四个沉孔深度刚好容纳螺栓头，安装后螺栓顶面不高出法兰外表面，周边管线贴近布置时也不会发生刮碰。侧端法兰的两个通孔轴线和上端法兰面保持严格垂直，现场对接水平管路和垂直立管时，不需要额外调整角度，一次对中即可完成装配，大幅缩短现场管组的安装周期。
