七寸触控屏亚克力防护外壳结构

　　这款七寸人机交互触控屏的亚克力防护外壳，主要面向嵌入式控制终端、桌面调试面板、小型设备操作站以及教学实验平台使用。现场调试时，裸屏直接暴露在工位环境中，边缘电路板、排线和焊接点位很容易被工具磕碰，也容易受到粉尘、手指误触和短接风险影响；透明或半透亚克力壳体能够在不额外增加厚重金属罩壳的前提下，把显示模组、驱动板和外接接口约束在固定边界内，同时保留屏幕可视区域和外设插接空间。

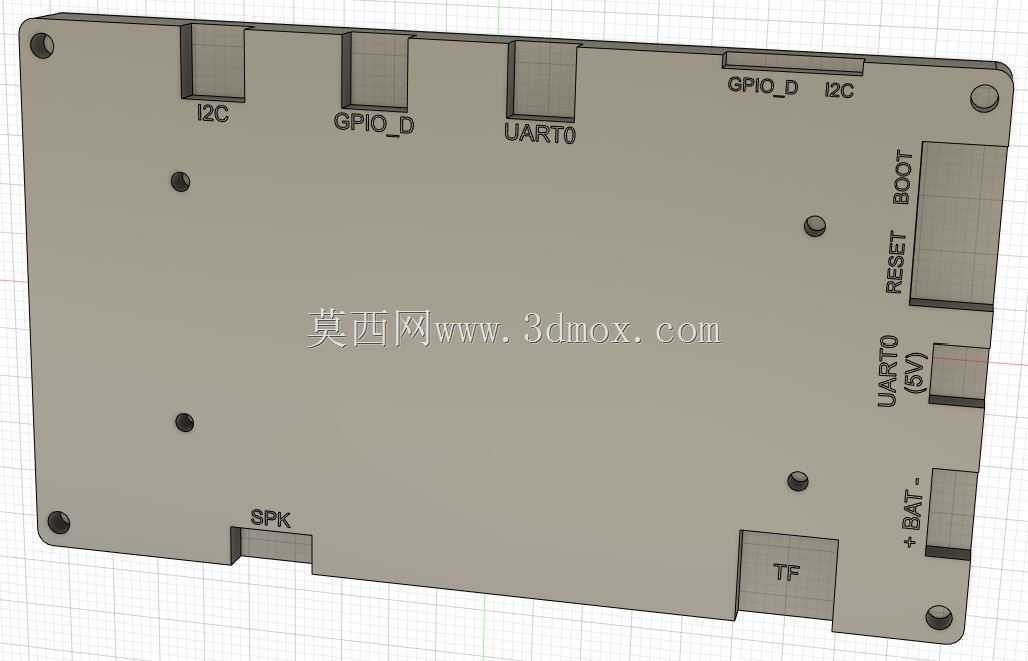

　　从结构布局看，壳体围绕屏体背部的板卡接口进行开孔避让。模型上可以看到I2C、GPIO_D、UART0等通信扩展口的位置预留，侧边同时布置RESET、BOOT按键区域，以及UART0、5V电源、BAT电池输入等接口槽位。这些开孔不是简单按外轮廓切槽，而是结合插头插入方向、线束弯折半径和手指操作空间进行边界控制：通信口槽位保持直线对位，避免胶壳或亚克力边缘压住插头壳体；按键区域留出按压行程，防止面板与按键帽干涉；电源和电池接口附近保留一定插拔余量，便于后期维护时不用整体拆屏。

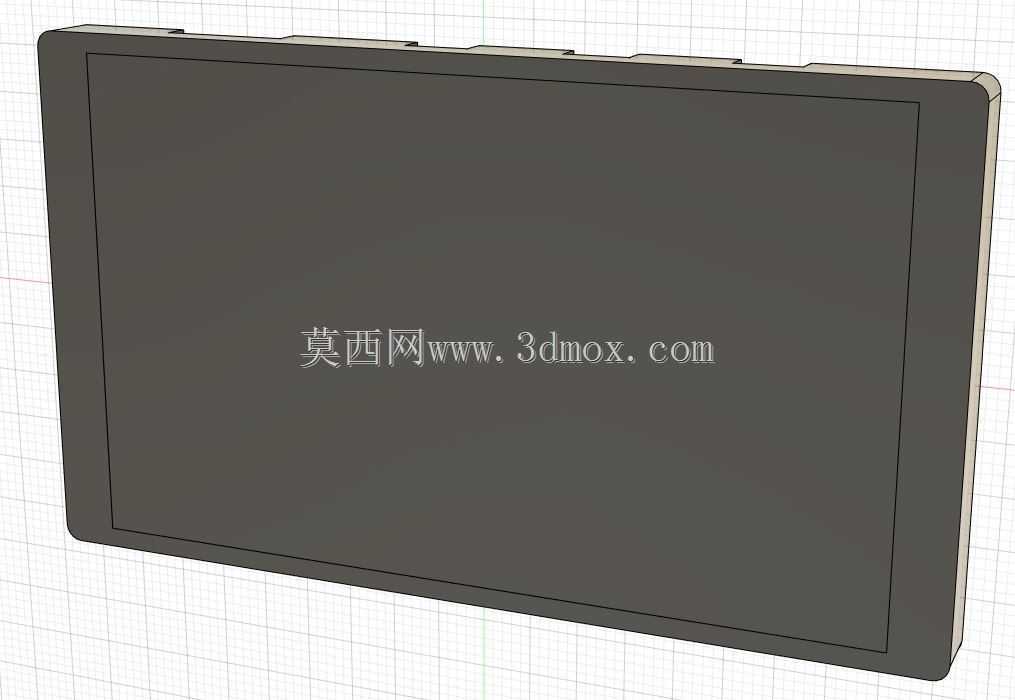

　　外形设计采用矩形薄板加局部凸台的方式，四角设置安装孔位，可通过铜柱、螺丝或隔离柱与屏板固定。背部TF卡槽、SPK发声开孔以及接口凸台均按板卡实际高度建立，装配时亚克力板不会压到存储卡、扬声器或较高的连接器。对于需要把屏幕嵌入设备面板的场景，外壳外轮廓可作为安装边界参考；对于桌面使用场景，四角孔位也方便搭配支脚、底壳或减震垫。

　　建模时需要重点控制板厚、开孔公差和孔位同心度。亚克力件通常采用激光切割或CNC雕刻加工，过窄的桥位在拆装时容易产生裂纹，因此接口之间的连接带要保留足够宽度；沉头孔与支撑柱位置需对应屏板安装孔，避免锁紧后出现板面翘曲。壳体边缘与屏幕显示区之间还要预留安全距离，既不能遮挡可视区域，也不能让液晶屏受力。

　　在实际工程应用中，这类外壳并不承担重载防护，而是承担定位、绝缘、防误碰和外观整理作用。它适合放在实验台、小型控制柜、智能小车、物联网网关或人机交互演示装置上，使外露线束和板卡得到规整。结构工程师在复用该模型时，可根据具体屏体厚度调整亚克力板层数，依据连接器高度修改凸台深度，并结合安装方向增加走线缺口、散热槽或固定耳，从而形成可直接加工的面板防护方案。
