Arduino循迹迷你智能移动小车结构

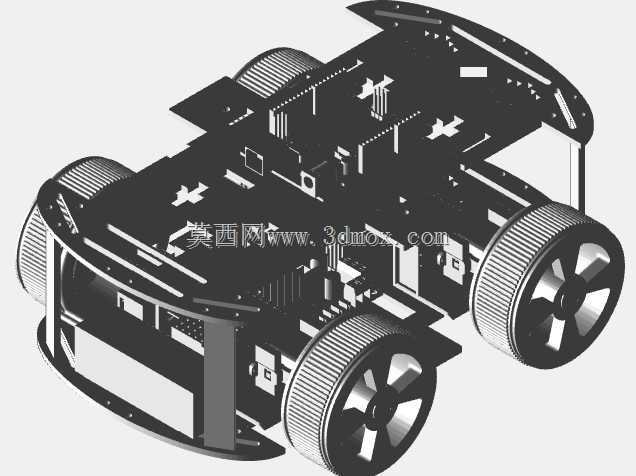

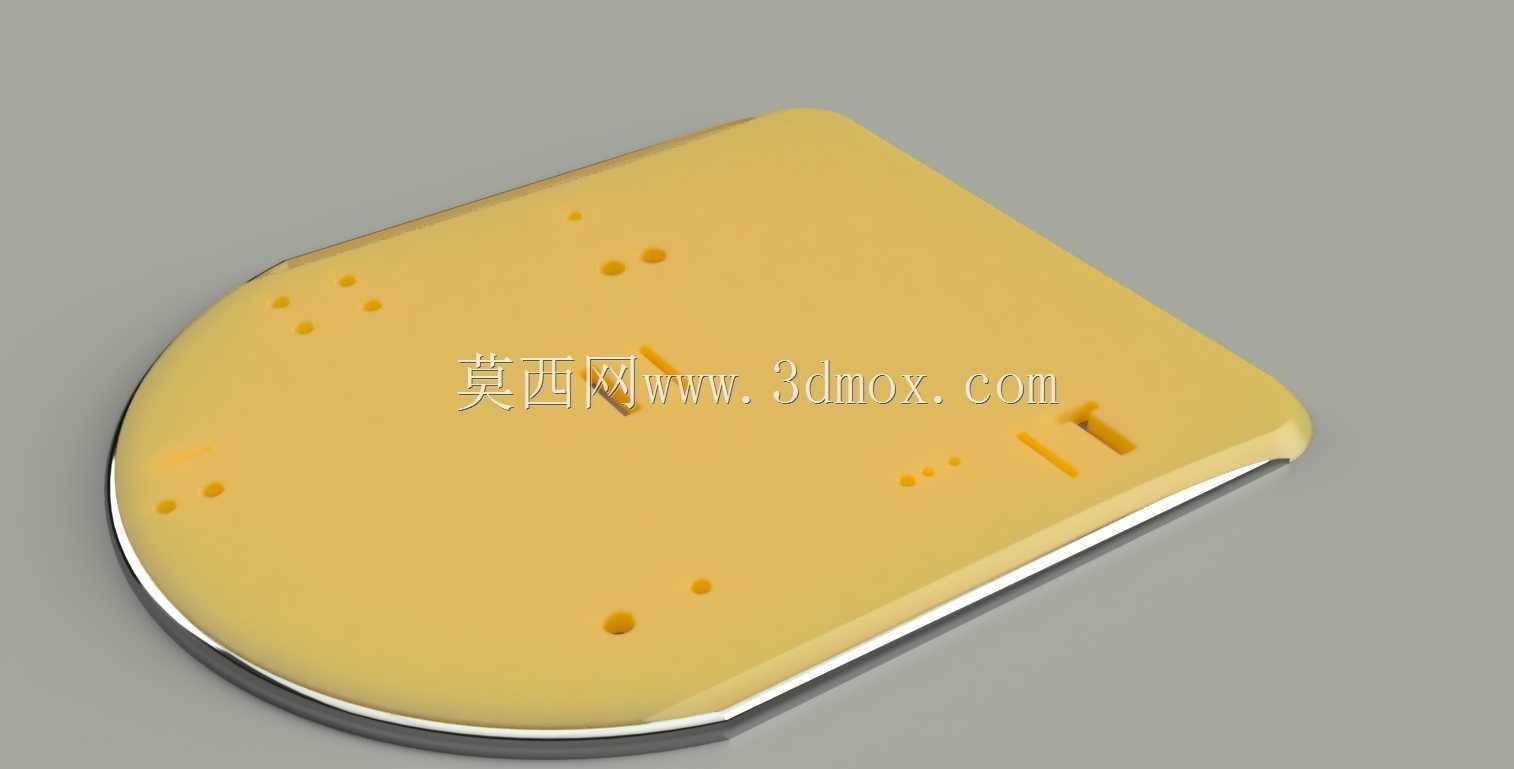

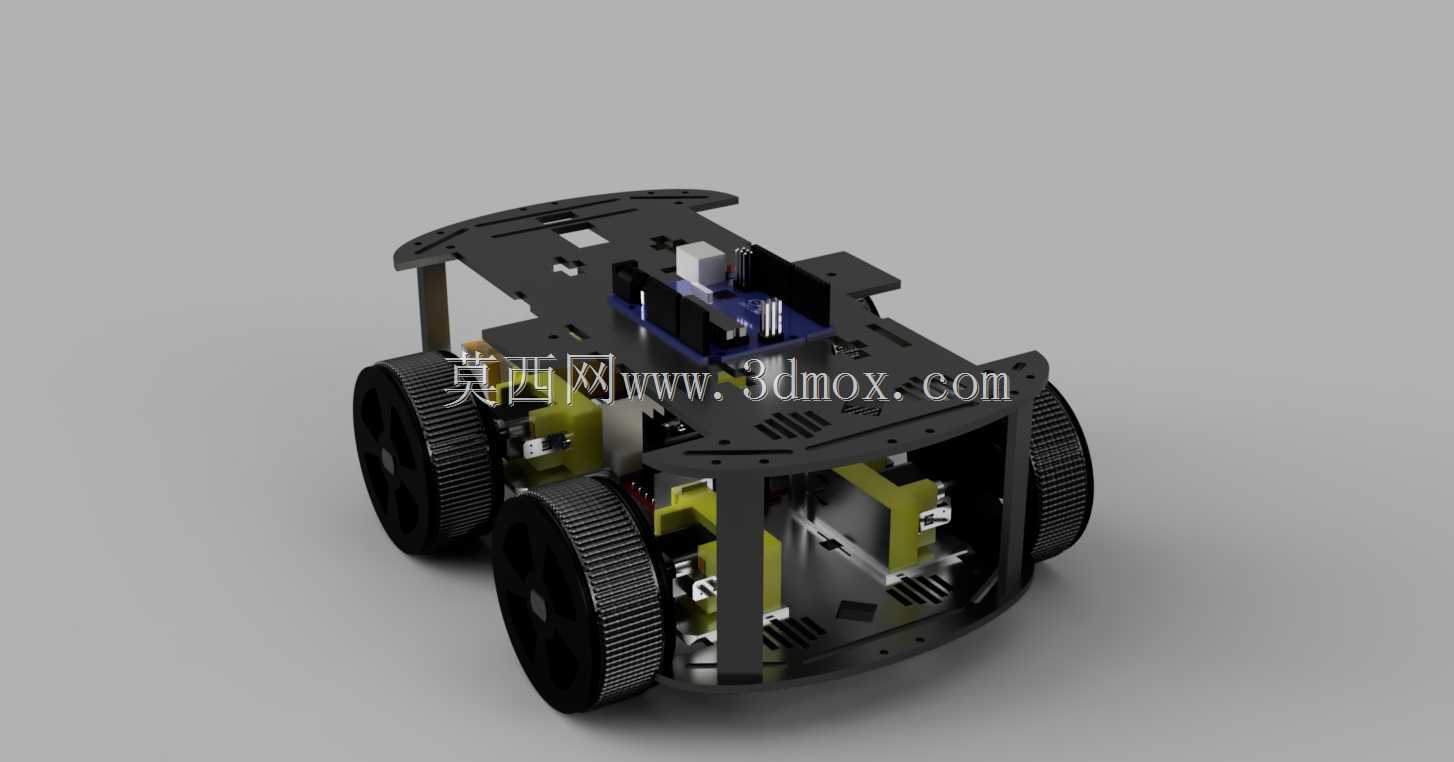

　　这套轮式移动平台主要面向教学实验、电子制作入门和小型自动导引场景，可作为 Arduino 控制课程、传感器调试练习以及线路跟随算法验证的硬件载体。底盘采用近似椭圆形平板结构，板面预留多处安装孔位，能够布置控制板、电池、驱动模块、传感器支架和接线端子。上层空间保持开阔，便于在不同实验任务中增减元器件，也方便后期根据走线需要重新规划固定位置。

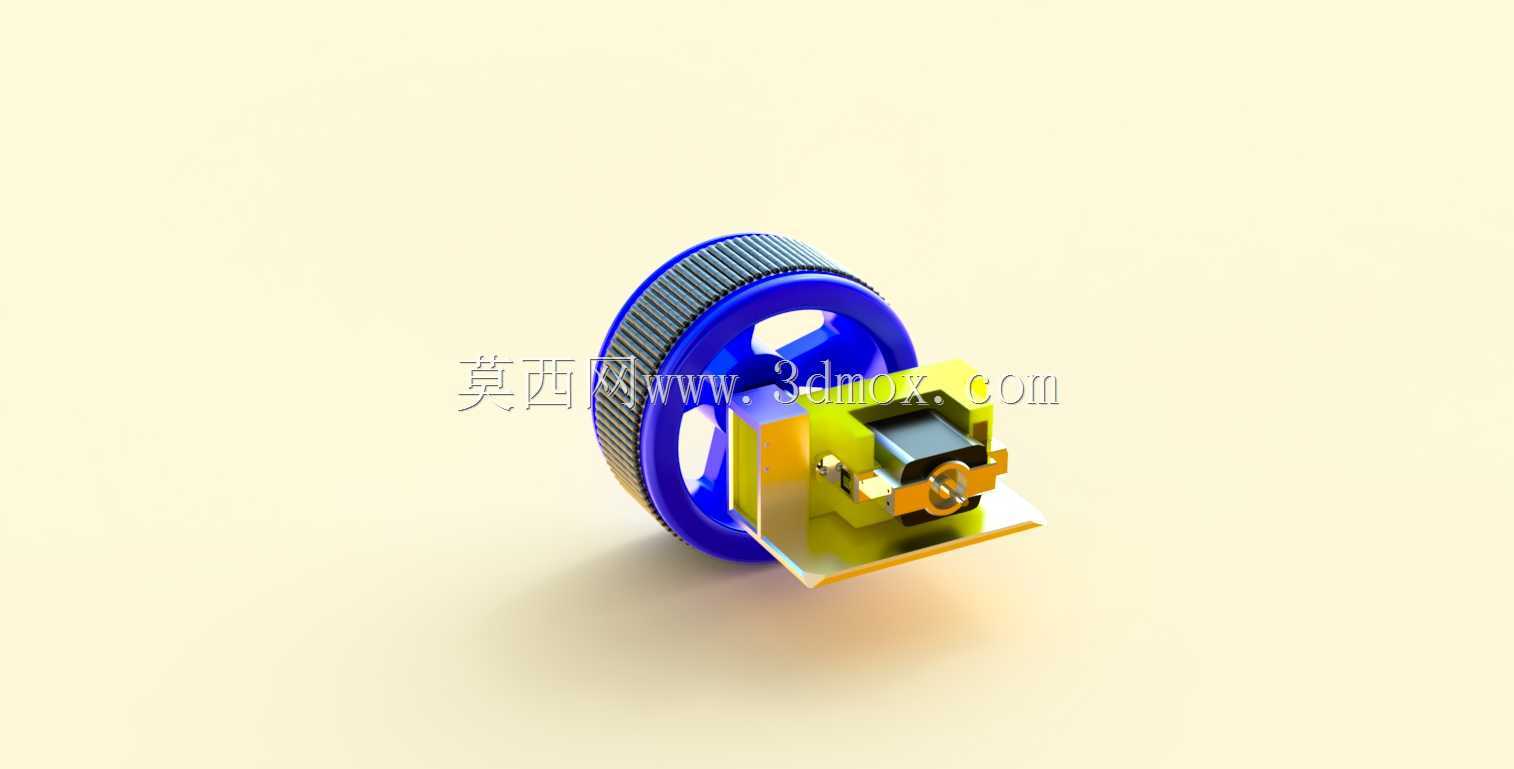

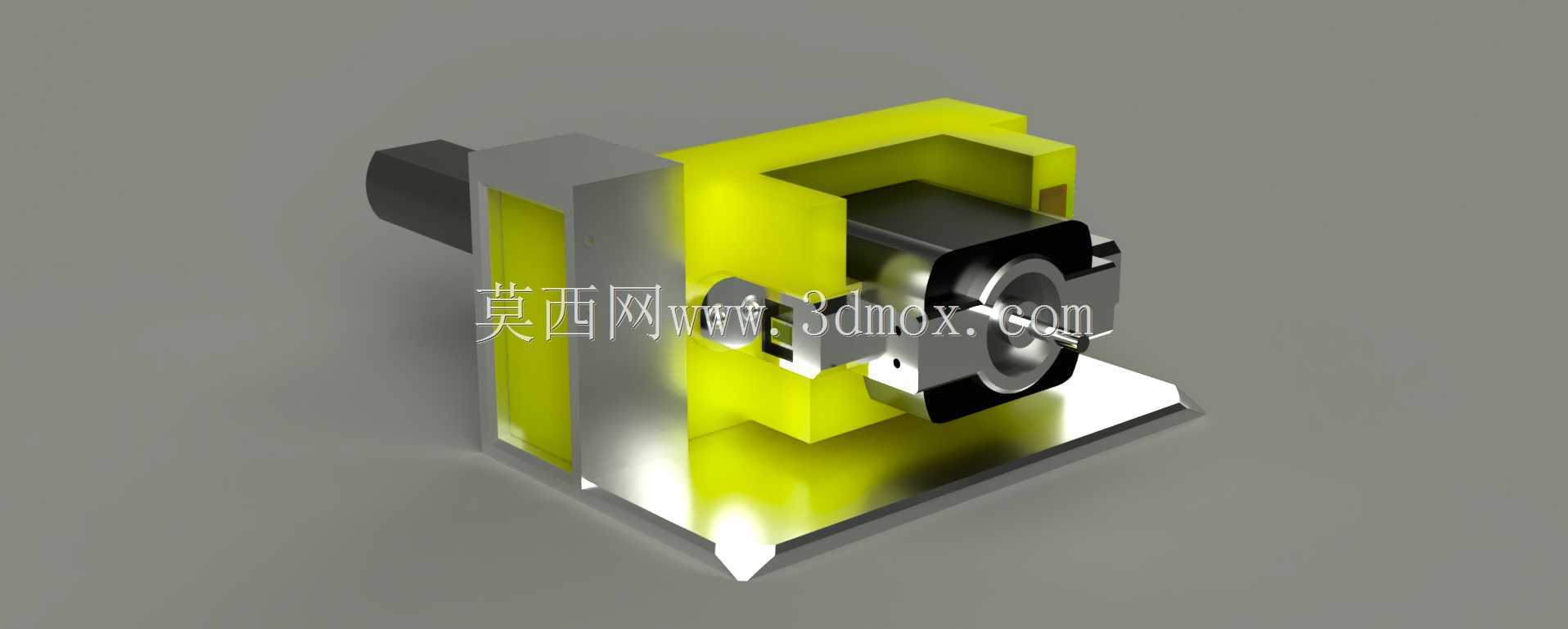

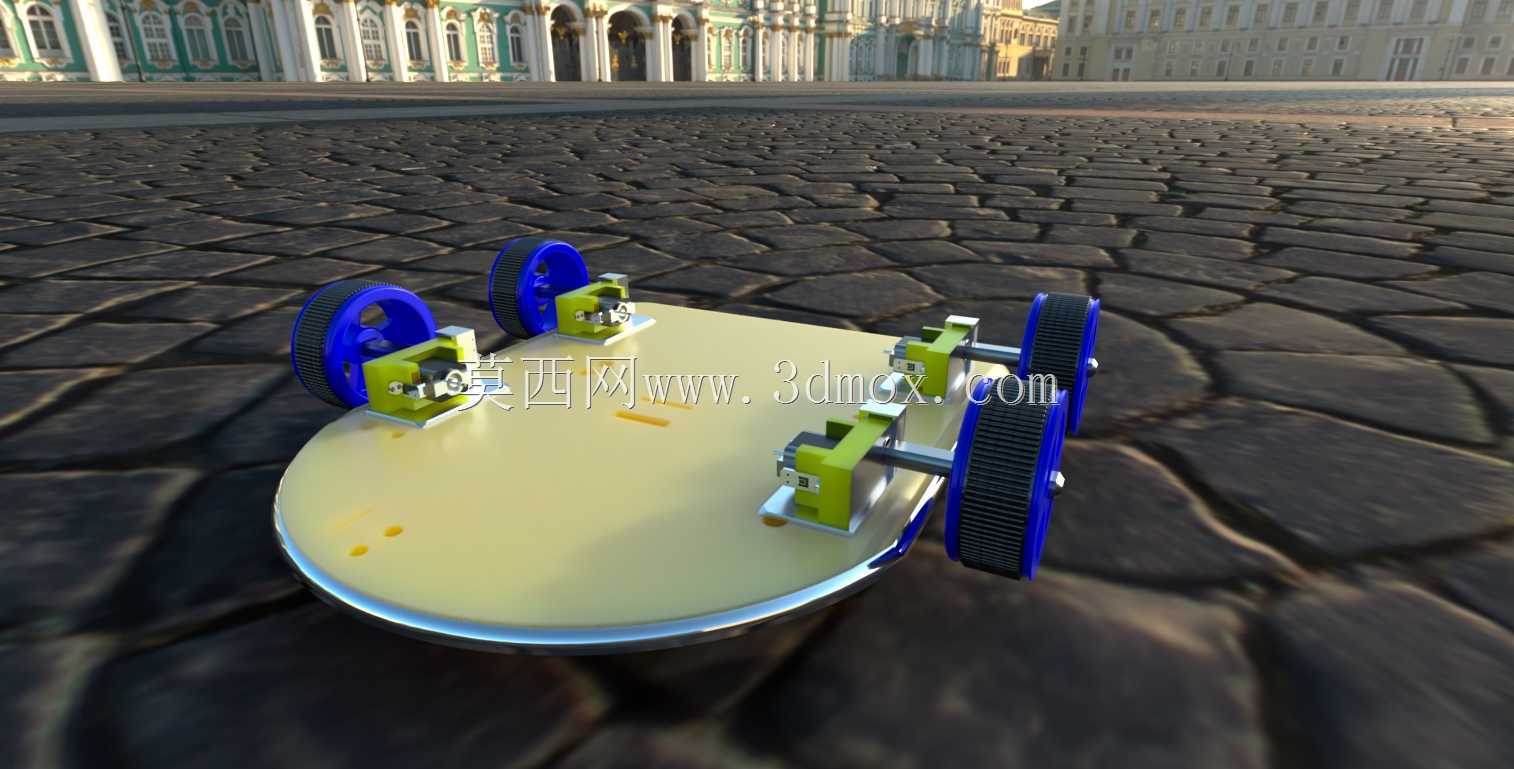

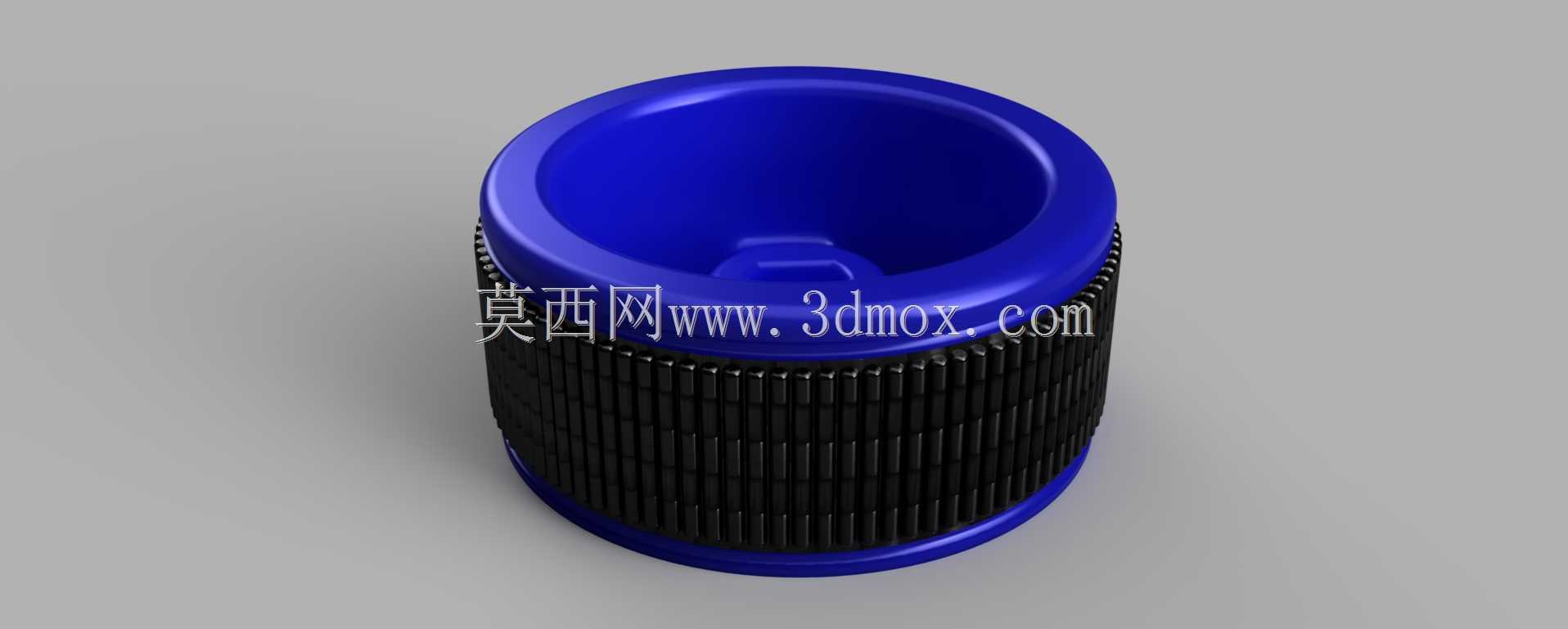

　　行走部分由四个带蓝色轮毂的橡胶轮组成，车轮分别布置在底盘两侧。靠近前端的两组轮轴通过黄色支架与底盘连接，支架上设置电机安装面和轴系定位结构，使动力输出能够直接传递到车轮。轮缘采用带齿纹的橡胶材质，目的是在平整桌面、实验地面或铺装路面上增加接触摩擦，降低起步和转向时打滑的概率。底盘边缘做了圆滑过渡，既减少外伸尖角，也能在碰撞障碍物时降低卡滞风险。

　　从结构设计思路看，该平台没有采用复杂悬架或多层框架，而是强调易加工、易装配和易改造。平板底盘承担主要承载作用，电机、轮架、电池和控制板均可通过螺钉固定；轮架与底盘之间形成明确的安装边界，维修时可以单独拆卸单侧驱动组件。对于教学用途而言，这种布置能让学习者清楚看到动力传递路径、车轮支撑关系和电气元件布局，避免外壳遮挡关键结构。

　　实际使用中，小车可通过底部或前端布置的循迹传感器识别地面黑线，再由控制板根据传感器信号调整左右电机转速，实现沿预设路径行驶。若更换传感器或增加蓝牙、超声模块，也可扩展为避障、遥控或简单搬运平台。底盘尺寸控制在小型实验设备范围内，适合桌面调试；轮距和轴距预留了稳定支撑，转弯时重心不易超出车轮接地范围。安装孔位的分布兼顾了常见微型电机、控制板和电池盒的固定需求，使该结构不仅是概念展示模型，也具备继续深化为实物样机的工程参考价值。
