电动地面清洁作业小车结构设计

　　该结构面向室内硬质地面的机械化清洁与抛光作业，适用于商场通道、车间地坪、办公区域以及家庭平整地面等场景。设备采用轮式移动底盘承载清洁执行机构，通过两个大直径行走轮提供行进支撑，底盘前端布置圆形旋转清洁盘，可在移动过程中对地面进行擦拭、打磨或抛光，替代人工手持清洁设备反复作业，降低长时间弯腰操作带来的劳动强度。

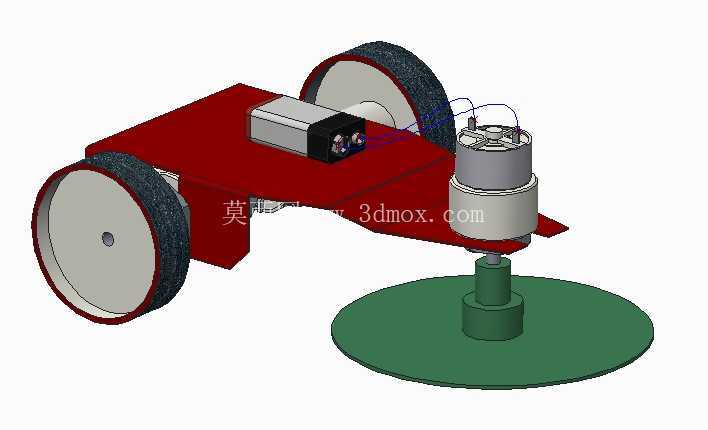

　　从整体布置来看，红色车架作为主要承载平台，承担行走轮、动力元件和清洁执行件的安装定位。行走轮采用宽轮面结构，外圈包覆高摩擦材料，能够在瓷砖、环氧地坪、水泥地面等不同表面获得足够附着力，减少起步和转向时打滑。两轮左右对称布置，轮轴高度与车架重心经过匹配，使设备在行进和清洁盘下压接触地面时保持稳定，避免单侧倾覆。车架上方预留动力与控制元件安装空间，前部执行机构向下伸出，使旋转盘贴近地面，形成紧凑的作业单元。

　　清洁执行部分由竖直驱动件、连接轴和大直径圆盘组成。圆盘位于车架前下方，工作时绕竖直轴线旋转，盘面可搭配清洁垫、抛光布或毛刷类耗材。相比小型手持式擦地机，这种盘式结构具有更大的单次覆盖宽度，设备沿直线行走时即可形成连续清洁带；在转向或回退时，旋转盘仍能保持对地面的摩擦作业。连接轴与驱动件之间采用同轴布置，有利于将扭矩直接传递至清洁盘，减少偏载和传动损耗。盘体与地面之间保留适当浮动余量的设计思路，可在实际开发中通过弹性支撑或铰接结构补偿地面轻微不平，避免局部压力过大导致耗材异常磨损。

　　动力布局上，行走与清洁执行功能分区明确。车架上部的元件分别对应移动控制和旋转作业需求，布线沿车架表面走向执行端，便于后期整理线束、安装护罩以及维护拆卸。底盘外形以平板式结构为基础，侧边和前端做了避让处理，使清洁盘尽量靠近设备前缘，便于贴近墙边或设备基础周边作业。大轮径设计还能越过门槛、地砖接缝、线缆槽盖等小幅障碍，提升连续作业能力。

　　安装边界方面，结构宽度主要由两侧行走轮外缘决定，长度则包含后轮支撑区、车架承载区和前端旋转盘外伸区。清洁盘直径大于车架前端宽度，建模时需重点校核圆盘旋转包络与车轮、车架、线束之间的干涉关系。竖直驱动件的轴线应与盘面中心重合，连接轴伸出长度决定盘体离地高度；若后续增加吸尘、喷水或供液模块，可在车架中部空余区域布置储液件和管路，但需控制整机重心，避免前部负载过大导致转向迟滞。该三维结构完整表达了轮式移动、旋转清洁、动力承载和地面接触之间的装配关系，可作为小型电动清洁设备方案验证、结构改型和零部件细化的基础。
