铝合金锥形承压阀座精密结构件

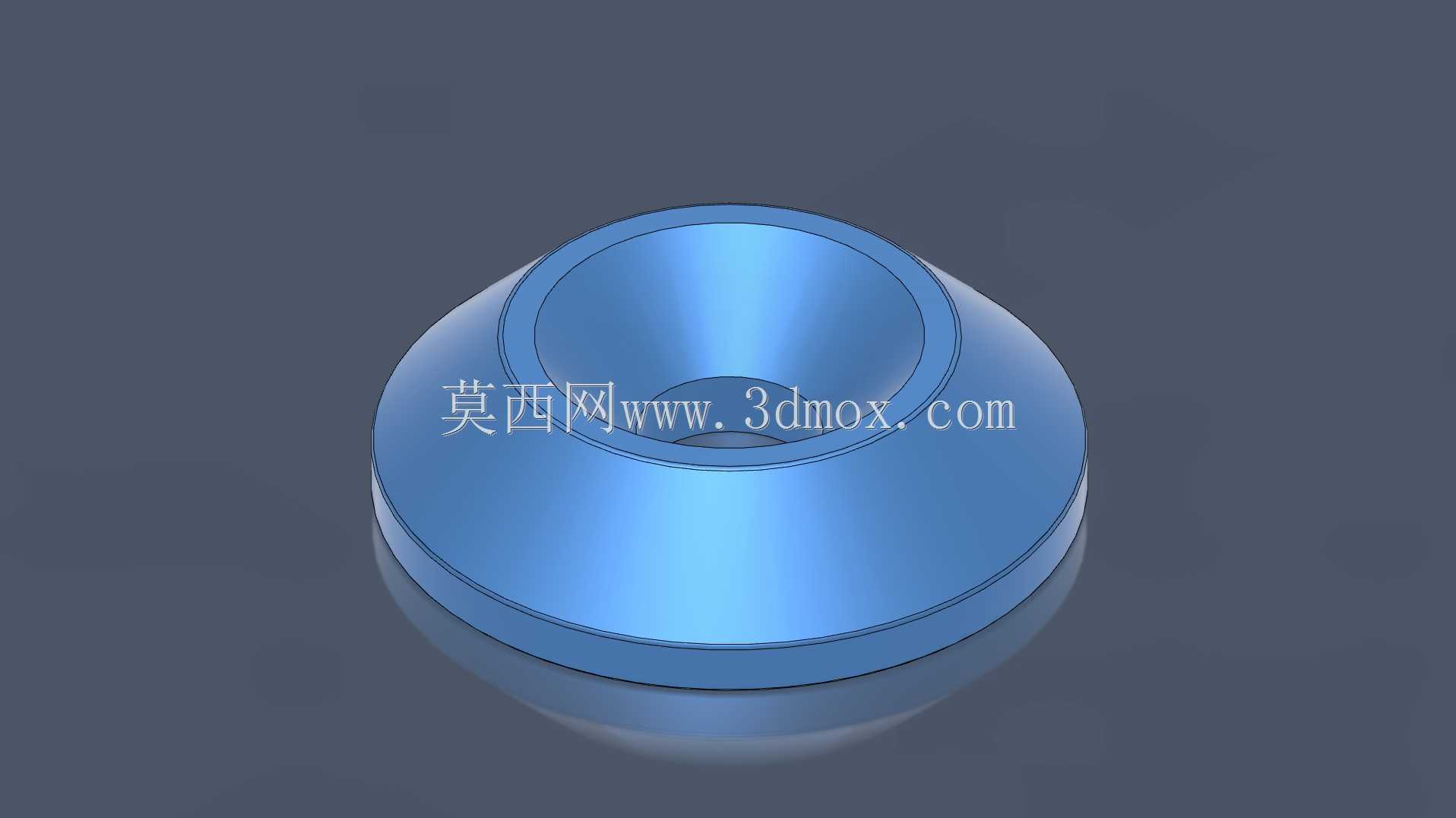

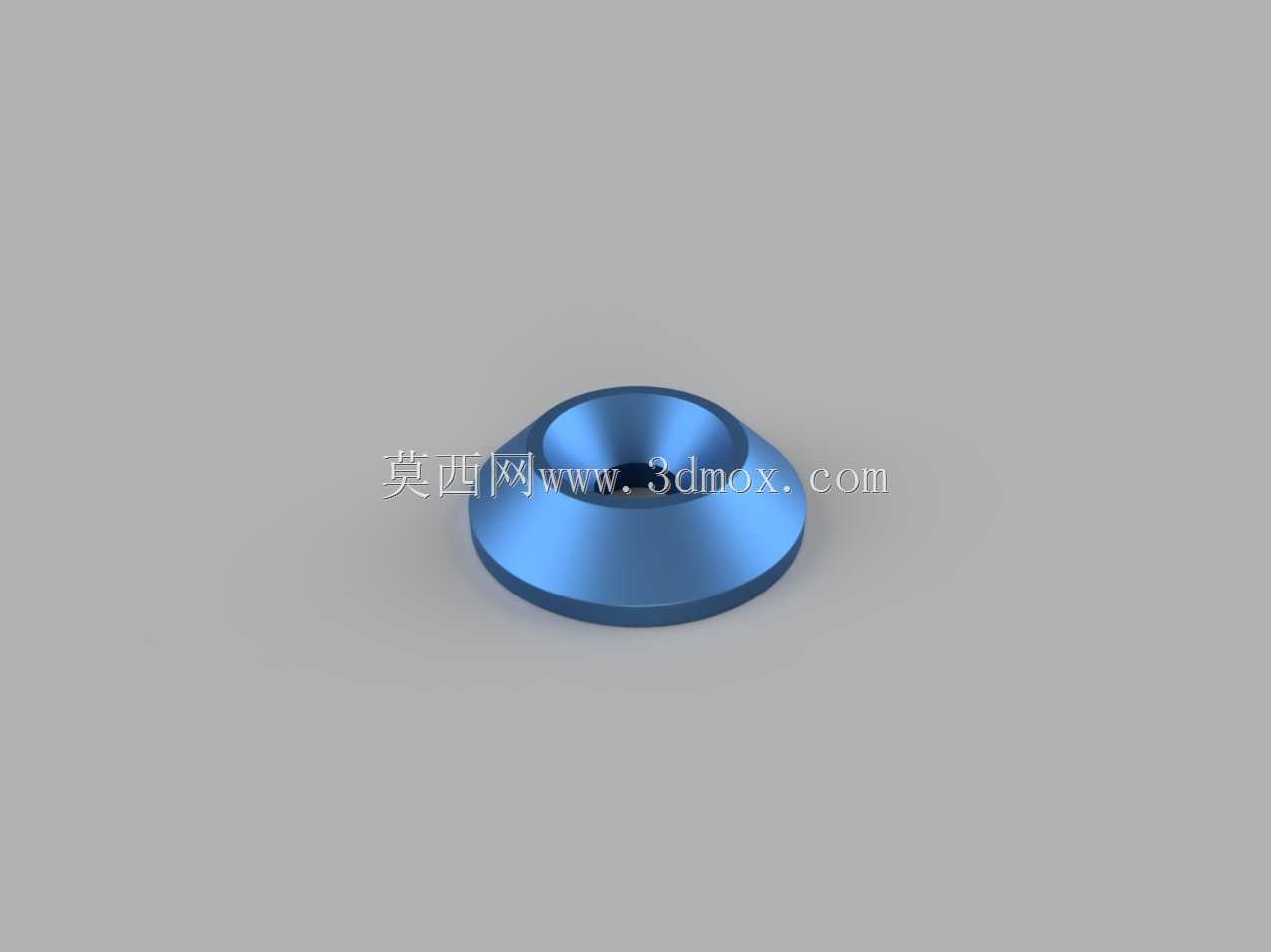

　　该锥形回转结构件采用6061铝合金加工成型，整体为同轴回转构型，底部设置大直径环形安装基准面，上部收窄形成带内锥孔的环形凸台，外轮廓为平滑过渡的碟形曲面，无突兀棱角与应力集中尖角。在流体调压管路系统中，这类构件常作为减压阀的密封承压座体使用，内锥面可与阀芯锥面形成线性密封副，当管路入口压力出现波动时，阀芯沿轴向贴合或脱离锥面，改变通流截面积，将下游出口压力稳定在设定区间，广泛应用在小型气动试验台、实验室流体管路、轻量化自动化气控回路以及低压民用供水调压支路中。

　　从结构设计逻辑来看，底部大直径法兰端面承担轴向定位功能，装配时该端面贴合阀体内腔的台阶定位面，外周与阀体内孔采用小间隙间隙配合，限制构件径向窜动，上端凸台的外圆柱面可嵌入阀盖的内孔定位槽，配合端面密封圈实现静密封，避免介质从构件外周旁通泄漏。内锥孔的锥角取值经过匹配校核，锥度过小会导致阀芯启闭行程过长，调压响应滞后；锥度过大则会降低密封面的接触比压，长期受介质冲刷后容易出现密封失效，该结构的锥面斜率兼顾了启闭灵敏度与密封可靠性，通流状态下介质沿锥面导向平缓流向中心通道，流道内无急剧折角，可大幅降低局部湍流与压损。

　　选材上采用6061铝合金，该材料密度低、切削加工性能优异，经阳极氧化处理后表面可形成致密氧化膜，在常压空气、淡水以及多数中性气动介质中具备良好抗腐蚀能力，相比铜质阀座重量降低约三分之二，适合对整机重量有约束的便携气控设备。外形尺寸方面，底部圆盘外径为构件最大外轮廓边界，安装时需在阀体内腔预留对应直径的容纳沉孔，沉孔深度需大于圆盘轴向厚度，避免装配出现干涉；上端凸台外径小于底部圆盘，周边预留的环形空间可放置弹性垫片，用于补偿温度变化带来的热胀冷缩量，同时缓解阀芯闭合瞬间的轴向冲击。

　　建模过程中所有回转特征均围绕同一中心轴搭建，外曲面采用相切约束衔接底部端面与上端凸台，壁厚整体均匀过渡，无局部壁厚突变导致的加工变形风险；端面所有锐边均设置小尺寸倒角，既去除机加工产生的毛刺，也避免装配时切割密封橡胶件。该构件既可以通过数控车削直接加工成品，也可作为压铸模具的成型参考样件，适配小批量多品种的调压阀配套生产场景，结构简单可靠，装夹定位便捷，后期维护时仅需拆解阀盖即可取出构件更换密封面，维护成本较低。
