旋转转直线运动连杆机构仿真结构

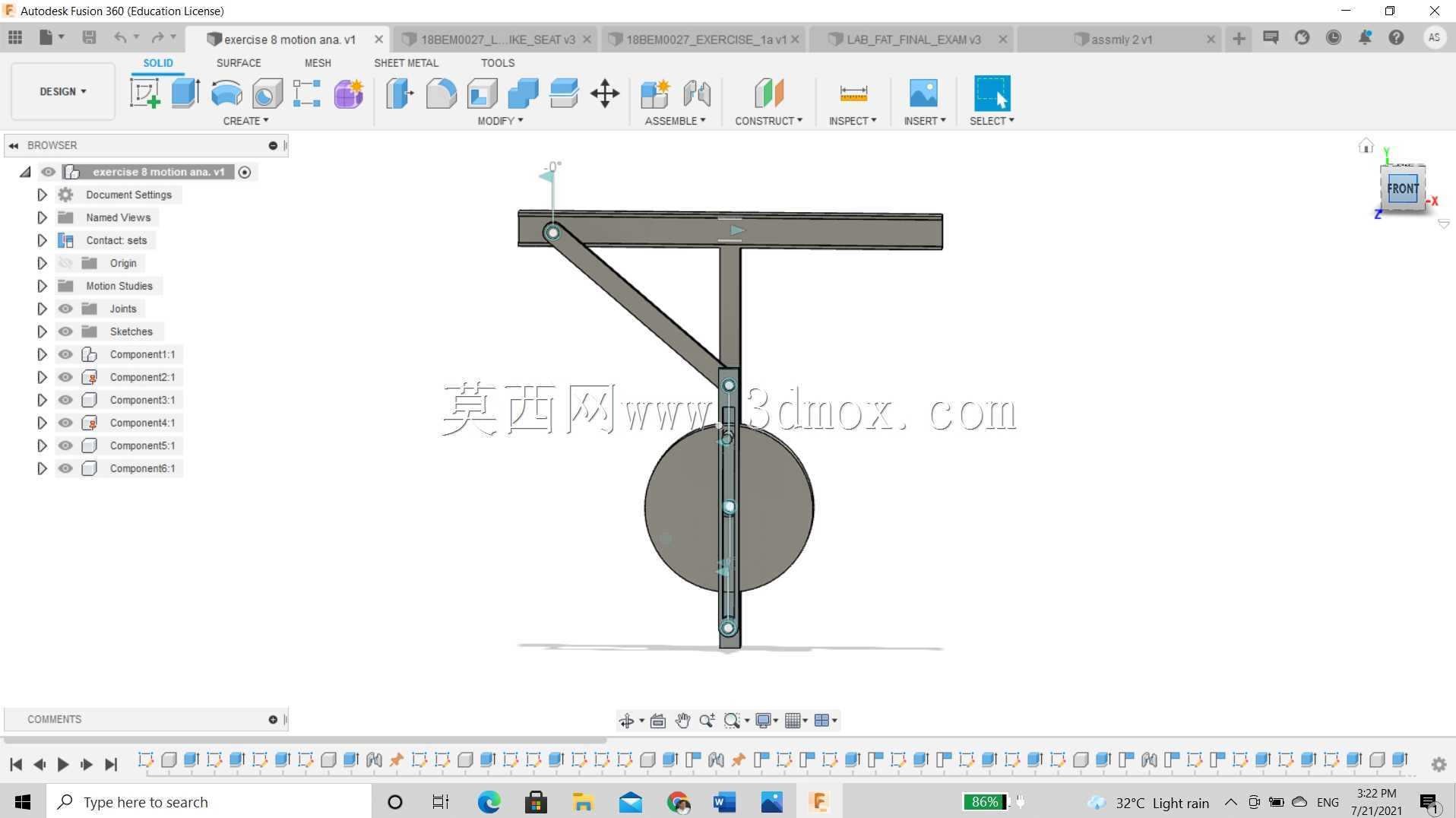

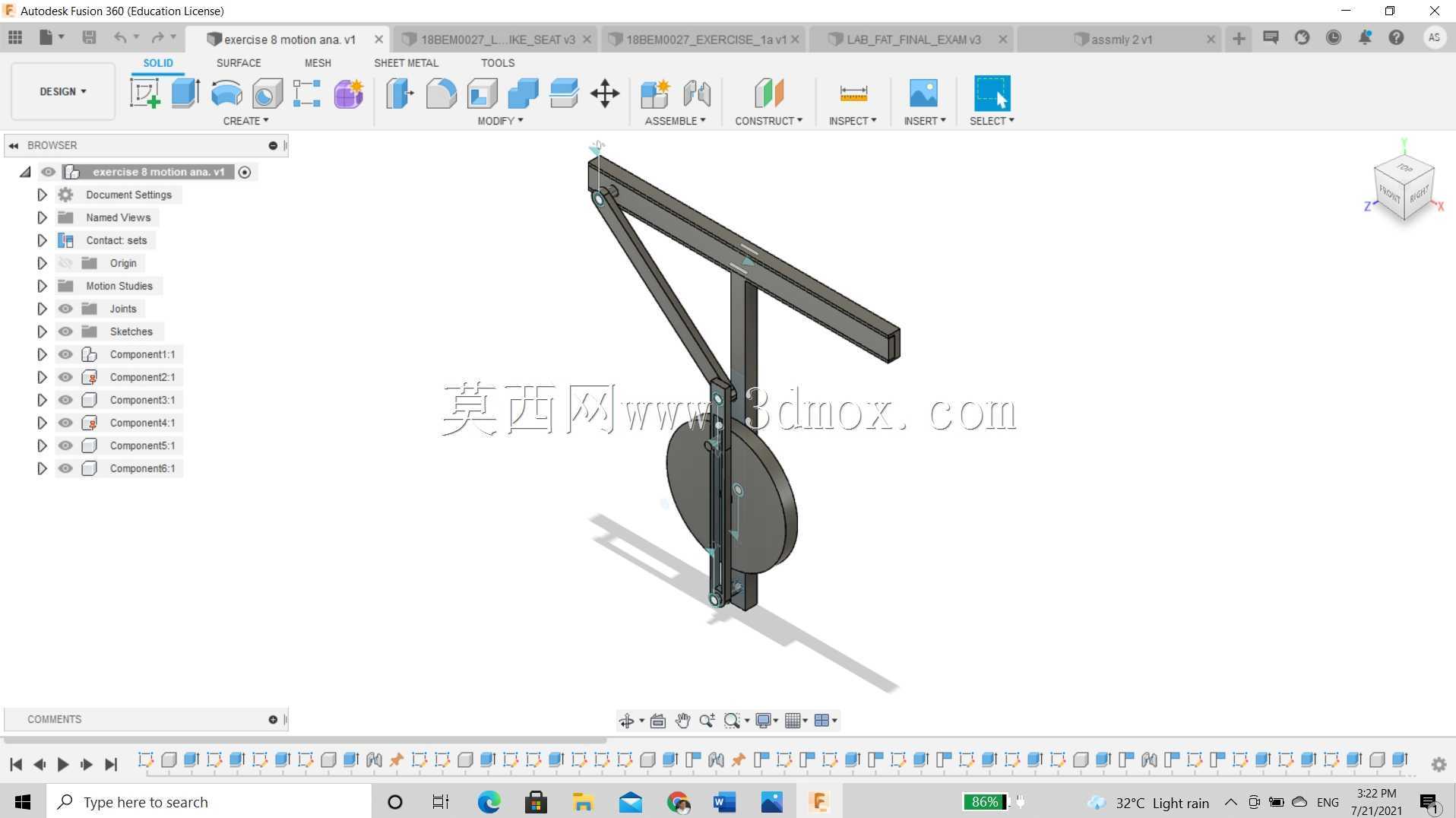

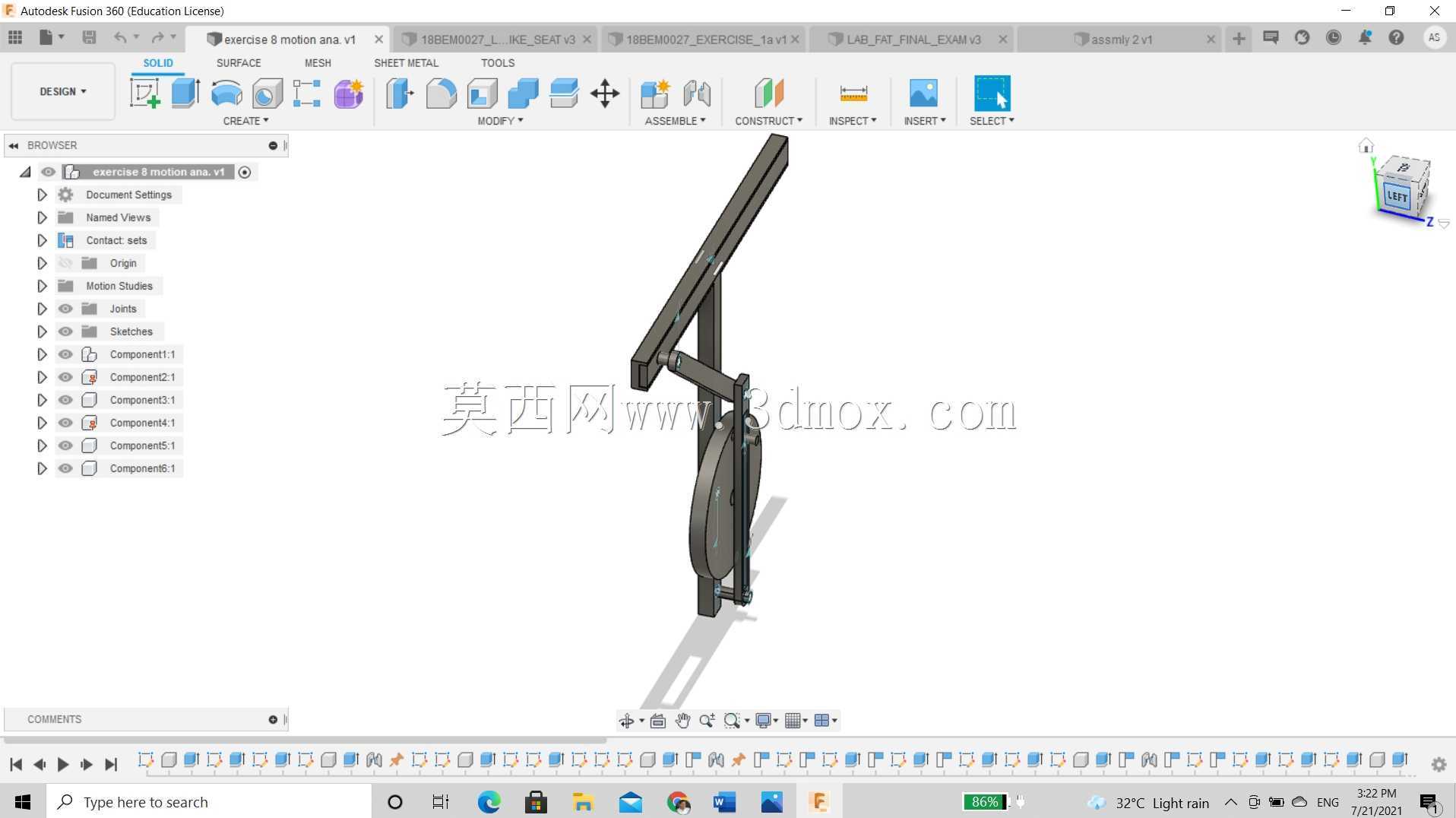

　　这套连杆式运动转换结构，核心面向需要把圆周回转动作转化为受控直线往复输出的机械场景，常见于阀门启闭驱动、小型冲压执行端、工装夹具推送工位以及教学类运动原理验证台架。整套机构以立式支撑立柱作为安装基准，顶部横向伸出悬臂梁承担铰接支点的固定作用，斜向布置的传动连杆一端承接回转轮盘的偏心驱动力，另一端沿导向方向带动执行杆件做直线位移，轮盘侧的偏心轴销作为运动输入源，当轮盘受外力旋转时，偏心点的圆周轨迹通过连杆分解为水平与竖直两个方向的分力，再经由中部铰接支点的约束限位，把多余的摆动分量抵消，最终输出端仅保留沿设定方向的线性运动。

　　从结构设计逻辑来看，建模阶段优先完成了各铰接副的位置校核：悬臂长度、连杆两铰接孔的中心距、偏心轮的偏心距三者直接决定直线输出的行程范围，偏心距越大单圈回转对应的直线行程越长，但同时连杆承受的侧向分力也会同步升高，因此支撑立柱的截面厚度、悬臂与立柱的连接加强筋都做了对应补强，避免高频往复动作下支点出现挠曲变形。所有转动配合位置都预留了同轴的销轴安装孔，孔位公差按间隙配合设定，既保证铰接件转动无卡滞，也不会因配合间隙过大出现运动窜动。

　　安装边界方面，整套机构的底部轮盘侧预留了与驱动电机输出轴对接的法兰安装面，立柱底面为平整安装基准面，可直接固定在设备工作台面或者阀组的安装支架上，横向悬臂的外伸长度控制在合理范围，不会和周边管路、其他执行元件发生运动干涉。建模过程中对所有运动副添加了对应的铰接约束，限制了杆件不必要的自由度，同时在输入轮盘处施加旋转驱动力，可直接仿真观测全行程内连杆的摆角变化、输出端的线速度波动以及各铰接点的受力分布，能直观验证旋转运动转直线运动的力传递特性，也可作为同类阀门驱动机构、直线推送工装的原理验证原型，提前排查运动死点、行程不足、杆件干涉这类实际装配中容易出现的问题。
