通用加工装配钳工轴套配合测试件

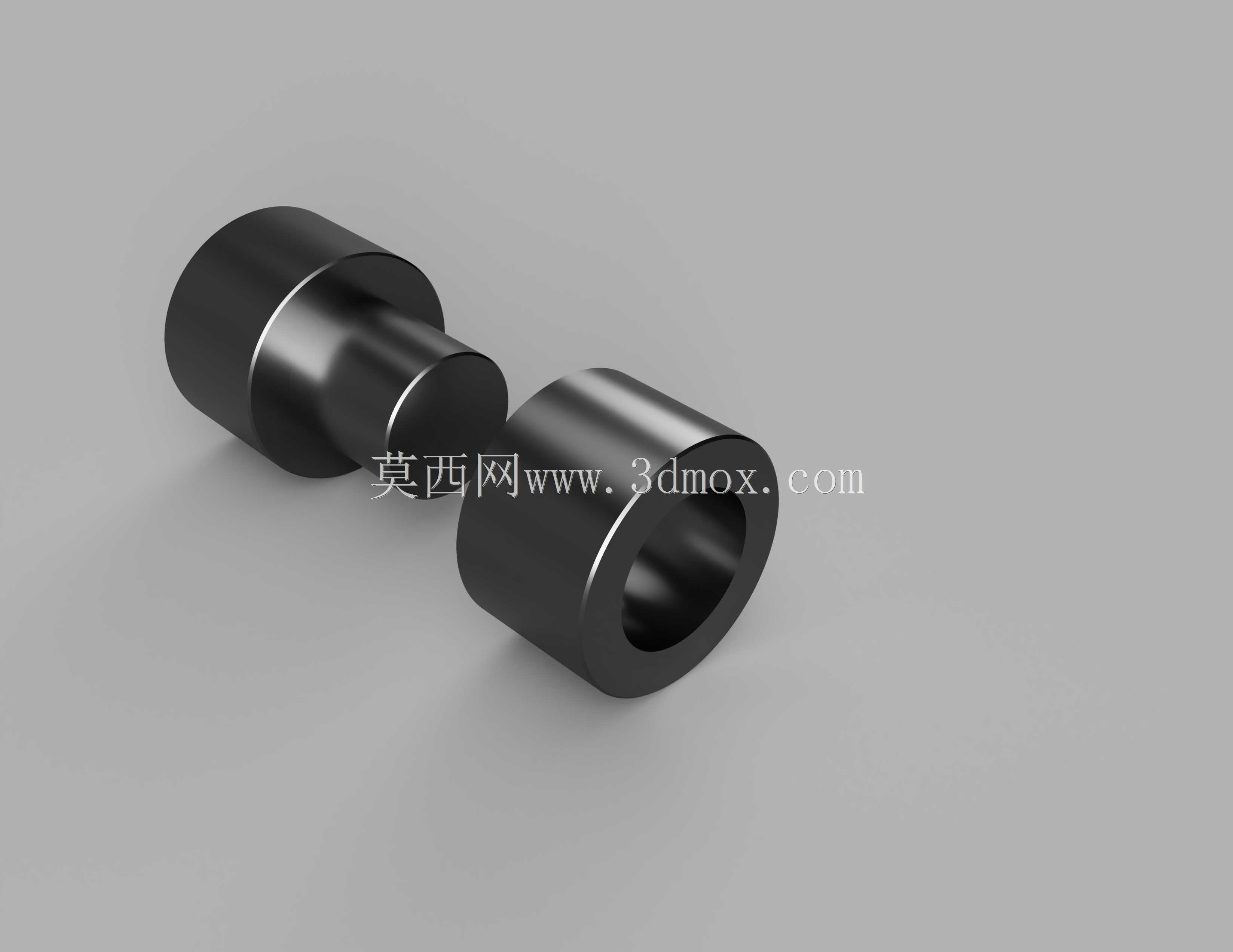

　　这套配合件由带阶梯轴段的实心轴件与带内孔的套筒件组成，属于机械加工入门阶段用于考核车削加工精度、装配配合能力的典型实训测试工件，在职业技能培训、钳工等级考核、普通车床实操训练场景中被广泛使用，学员需要独立完成下料、车削端面、外圆粗精车、内孔镗削、倒角去毛刺、配合试装全流程操作，最终保证两件可以顺畅装配且配合间隙符合公差要求。

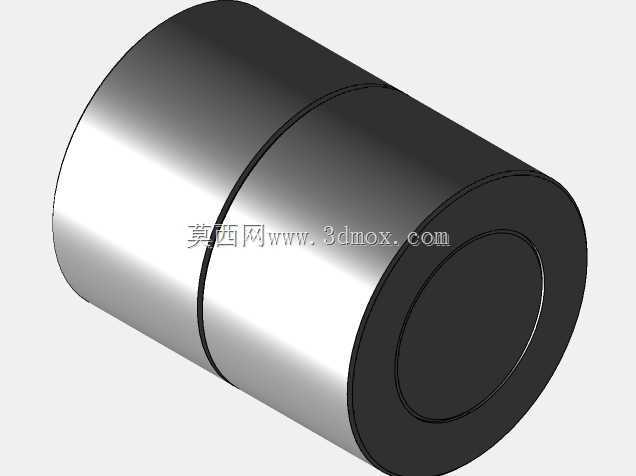

　　从结构设计思路来看，轴件采用双阶梯外圆结构，大直径轴段作为握持与定位基准，小直径轴段为配合工作段，轴肩端面承担装配限位作用，加工时需要严格保证两段外圆的同轴度，避免出现轴段偏心导致装配卡滞；套筒件为空心回转结构，内孔尺寸与轴件小外圆采用间隙配合设计，套筒外圆与内孔的同轴度、两端面与轴线的垂直度都是核心考核项，两件装配后轴肩与套筒端面需完全贴合，无明显缝隙。

　　外形尺寸方面，整套工件整体长度控制在120mm以内，轴件最大外圆直径约40mm，配合轴段直径约25mm，套筒外径约40mm、内孔与配合轴段匹配，整体尺寸适配普通CA6140车床的装夹范围，无需大型加工设备即可完成制作，毛坯选用45号圆钢棒料即可，下料长度预留2-3mm的端面加工余量。安装边界上，工件加工时采用三爪自定心卡盘装夹棒料，伸出长度控制在工件总长的1.5倍以内避免车削颤振，装配测试时无需额外辅助工装，徒手即可将套筒推入轴件配合段，推入过程无卡顿、无明显旷量即为合格。

　　实际实训考核中，这套工件可以同时检验学员的车床操作熟练度、公差配合认知、量具使用能力：加工过程中需要用外径千分尺反复测量轴段外圆尺寸，用内径百分表测量套筒内孔尺寸，控制配合间隙在0.02-0.05mm区间，既不能间隙过大导致装配后晃动，也不能间隙过小出现过盈无法装配。工件所有棱边都做了0.5×45°倒角处理，既去除车削产生的锋利毛边，也能在装配时起到导向作用，避免轴孔对中时刮伤配合表面。这类测试件没有复杂的曲面或特殊结构，所有特征都是回转体，建模时通过旋转凸台即可完成主体造型，重点在于配合尺寸的参数化关联，修改轴段直径时套筒内孔尺寸可以同步更新，方便实训指导老师根据不同考核难度调整公差等级，从IT7级到IT9级灵活设置加工要求，适配不同阶段学员的技能水平。工件表面采用发黑处理的展示效果也对应了实际加工后钢材的常见表面处理方式，既可以防锈也能直观展示加工表面的粗糙度差异，配合面粗糙度要求达到Ra1.6，非配合面达到Ra3.2即可，学员可以通过对比不同进刀量、主轴转速下的加工表面质量，理解切削参数对成品精度的影响。
