树莓派1.3寸TFT显示按键扩展板

　　这块1.3英寸TFT显示扩展板主要面向树莓派嵌入式开发与小型人机交互场景，常见于桌面调试终端、传感器数据看板、简易状态提示面板以及教学实验平台。板载显示区域承担图形化信息输出，两个独立轻触按钮提供本地输入，配合2x12针RPi连接器，可以直接叠装在树莓派排针上，减少外接飞线和独立固定支架的需求。

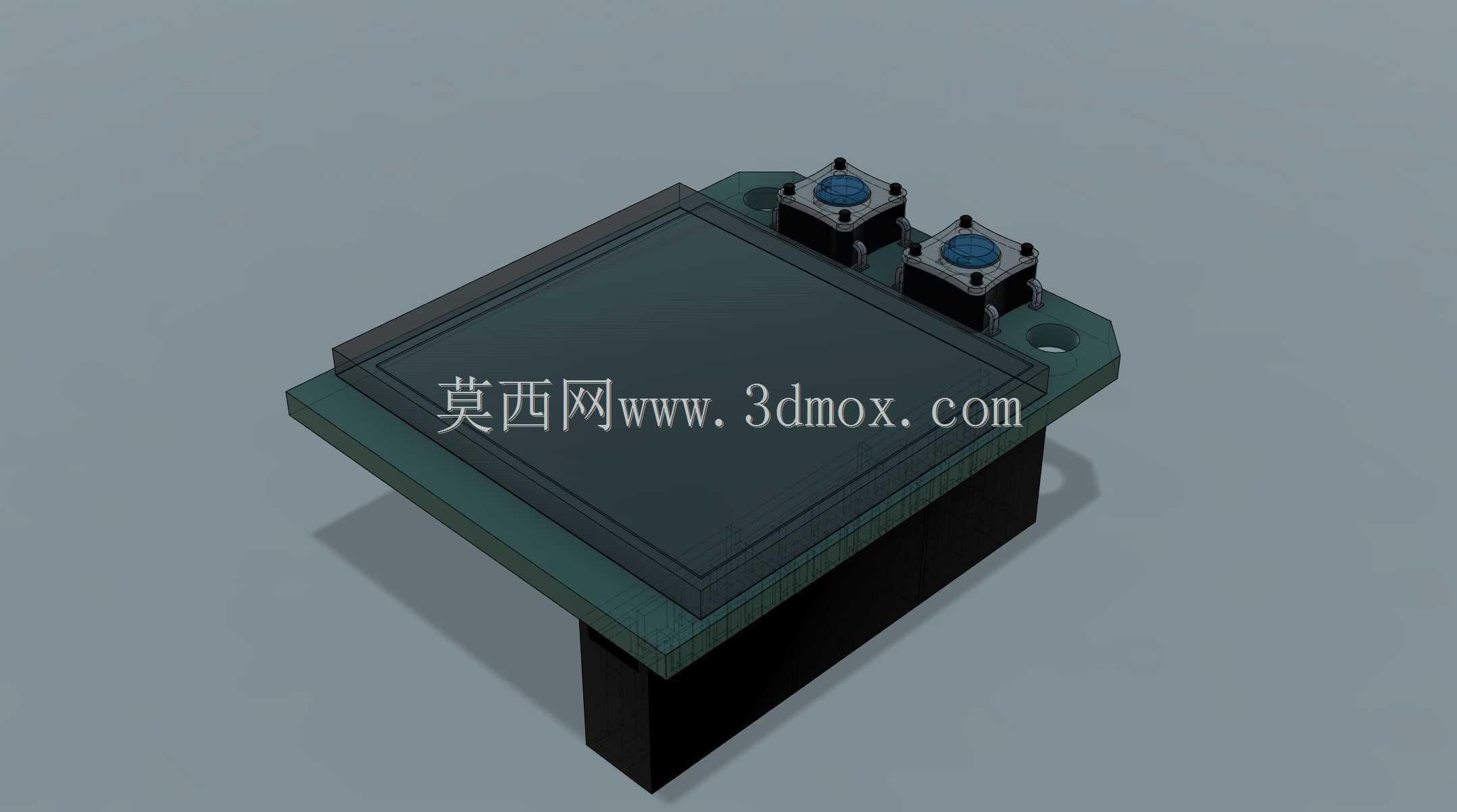

　　从结构布置看，显示屏位于PCB正面中心区域，屏幕下方保留黑色支撑或连接体，用于体现显示模组与电路板之间的叠层关系；两枚按钮布置在板边上方，按键帽高出PCB表面，手指按压时不会与屏幕边缘干涉。PCB四角设置安装孔，既可以与树莓派主板对位叠放，也能够通过铜柱固定到外壳或设备面板上。板体外形接近矩形，屏幕可视面占据主要面积，外围留出走线、焊盘和连接器空间，整体边界紧凑，适合空间受限的电子控制盒。

　　建模时需要重点表达多层结构关系：最上层是TFT屏的黑色显示面与边框，中层为绿色PCB基板，按钮由方形底座、圆形键帽和焊接引脚组成，连接器则以规则针脚阵列体现插接位置。屏幕边缘、PCB厚度、按键高度和安装孔位置都应保持比例一致，这样在后续外壳设计中才能准确判断开窗尺寸、按键避让孔以及排针插拔空间。

　　实际使用中，该模块通过排针与树莓派GPIO通信，显示界面可输出温度、电压、设备运行状态等信息；两个按钮可用于菜单切换、参数确认或返回操作。由于模块采用堆叠式安装，设计外壳时要在屏幕正面预留透明视窗，在按钮位置留出按压孔，并保证PCB安装孔与底壳柱位同轴。若设备存在振动，还可在四角增加绝缘垫圈或铜柱，避免板间硬性接触。

　　该模型适合用于电子设备结构验证、面板布局评审、3D打印外壳干涉检查以及嵌入式教学演示。它不是单纯的外观件，而是显示、输入、连接和安装功能集成在一起的功能模块，因此三维表达既要还原数码产品的外观细节，也要体现PCB装配、排针连接、按键行程和屏幕安装边界，方便工程师在整机设计阶段直接评估堆叠高度与维护拆装方式。
