电子纸显示模组在低功耗终端里的使用频率越来越高,尤其是货架价签、仓储拣货标签、便携仪表、户外读数面板这类不需要持续高速刷新的设备,选型时往往不会优先选择常规背光液晶屏,而是把电子纸作为信息承载部件。原因并不复杂,这类场景对显示内容的保持能力要求高,对刷新速度要求低,设备又常依赖电池长期运行,电子纸在画面静止后无需持续供电维持显示的特性,能够明显降低整机平均功耗。

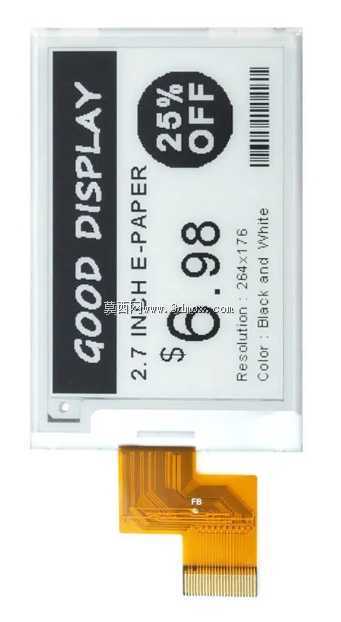

这次建模对象是一块2.7英寸黑白电子纸屏,有效分辨率为264×176,接口采用SPI通信。结构处理时不能只把它当成一块平面屏幕,而要按真实显示模组来还原:正面是可视显示区域,周边需要保留边框与封边结构;背部要体现FPC排线引出位置、驱动电路排布区域以及模组支撑边界。对于做设备外壳的工程师来说,最容易忽略的不是屏幕长宽,而是排线弯折半径、连接器插拔空间和屏幕正面与面板之间的压合关系。如果前面板开窗只按可视区尺寸处理,装配后可能出现边框遮挡内容;如果开窗过大,又会露出封边或造成灰尘进入视窗。
从外形边界看,2.7英寸屏属于小尺寸显示件,适合嵌入手持终端、小型控制柜、实验仪器面板或电子价签类装置。建模时需要把显示面、保护边界、背部避让区和排线走向分别表达清楚。显示面应保持平整,不应在三维结构中随意加入曲面,因为电子纸膜片对局部受压比较敏感,外壳筋位若直接顶到显示区域,实际装配后可能产生残影或局部显示异常。因此在结构设计上,支撑和限位通常应落在屏幕边缘或背部钢片/框架区域,而不是压在有效显示面上。
SPI接口的存在决定了主板与屏体之间不需要很宽的并行排线,这对紧凑设备比较友好。硬件连接简单,也意味着结构侧要重点处理FPC的弯折与固定。排线从屏体引出后,应预留平缓转弯路径,避免在外壳内部形成锐角折叠;连接器位置附近要留出手工装配和检修空间,不能被电池、立柱或螺丝柱完全遮挡。若设备存在振动工况,排线区域还应考虑限位泡棉或固定胶位,减少长期晃动带来的接触不良。

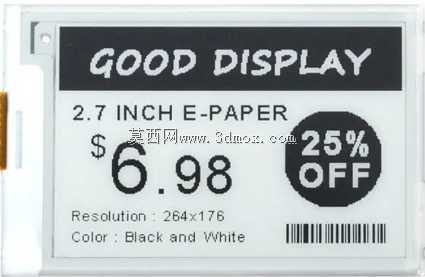

在实际用途上,这种黑白电子纸适合显示文字、数字、简单图标、条码和低复杂度图形。它不像彩屏那样承担动画和视频输出,而是强调阳光下可读、断电保持和低耗电。用于工业仪表时,可以显示参数、状态、批次号或提示符号;用于零售货架时,可以呈现价格、折扣和二维码;用于便携采集设备时,则适合作为静态读数界面。正因为显示内容以黑白两色构成,模型外观上也要突出高对比纸面质感,前区黑白分明,边框与背部则按模组实体结构处理。

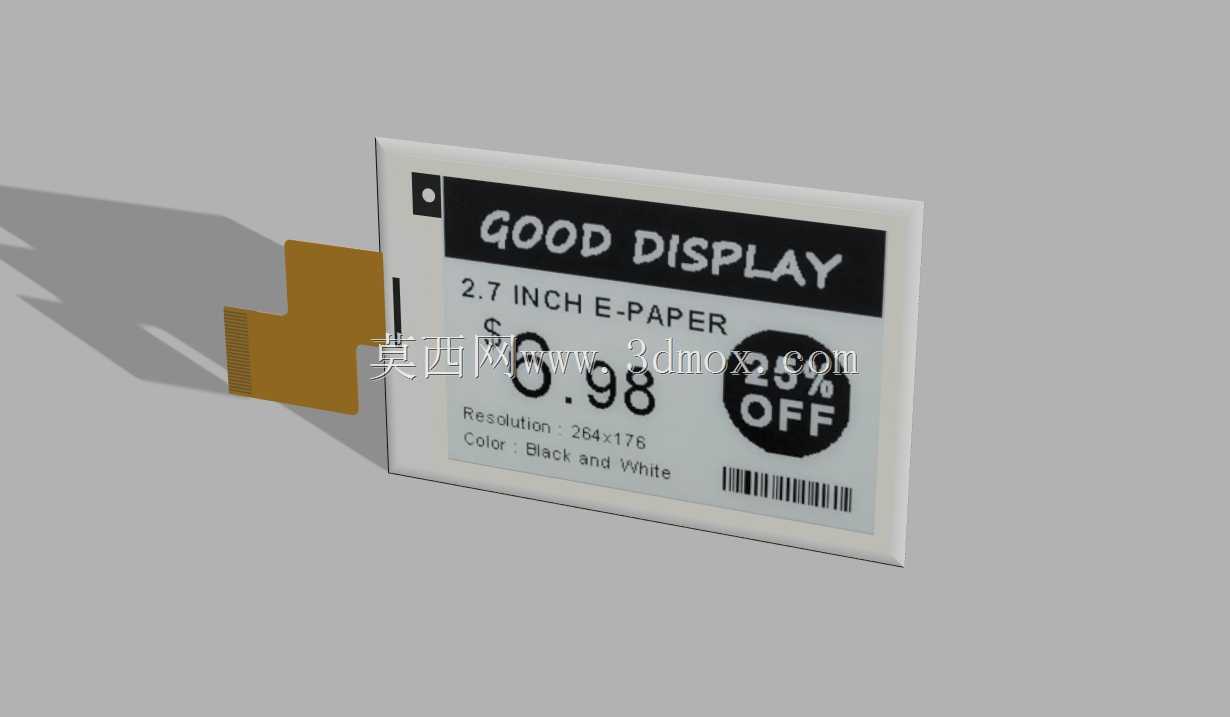

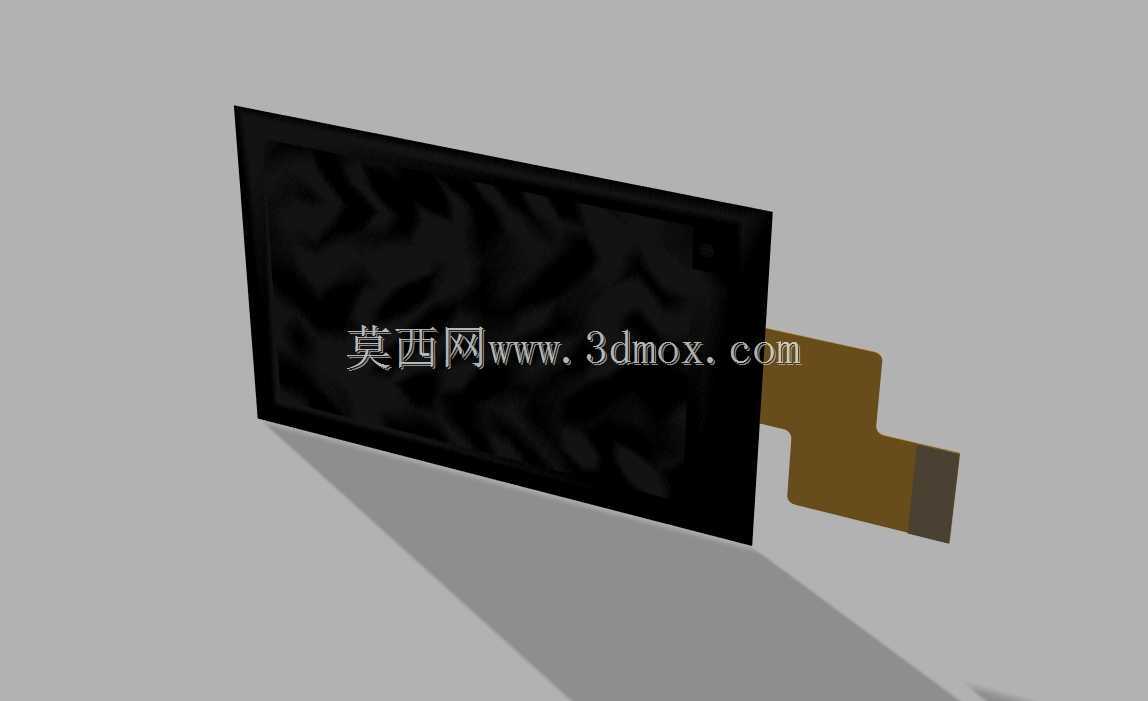

建模思路上,可先按屏幕外轮廓建立基础薄型矩形体,再切分有效显示区、非显示边框和背部电路区。正面贴图区域对应264×176分辨率的显示范围,周边封边宽度要保持一致,不应为了视觉效果把屏幕做成全面屏。背部结构不宜过度简化成光板,FPC出线端、驱动IC所在区域和补强片位置都应有所体现,这样在整机干涉检查时才能判断外壳、螺丝柱、电池仓与排线之间是否冲突。
安装边界方面,需要重点控制三个尺寸关系:第一,面板开窗与有效显示区之间要保留合理边距,既保证内容完整可见,又不暴露模组封边;第二,屏幕厚度方向要与前壳、透明视窗或保护片形成明确层级,避免装配后挤压膜片;第三,背部元件高度要纳入整机堆叠,特别是FPC弯折后占用的空间,不能只按屏幕本体厚度计算。对于需要密封或防尘的设备,屏幕周边还可设计窄面支撑台阶,配合泡棉胶或压条实现固定,但压力应均匀分布在边框上。
从设备选型角度看,这类电子纸并不是通用高速显示器,而是面向低频刷新、长期待机和可读性格外重要的场景。结构工程师在调用该模型时,最有价值的部分不是外观像不像一张标签,而是它能否准确参与外壳设计、安装限位、排线避让和人机界面布局。把显示区、边框、背部器件和FPC路径都还原到位后,后续做面板开孔、内部堆叠和装配校核时,才能减少返工,也更接近真实样机的安装状态。
