减压阀配套CL型安装支撑固定支架

　　该支撑构件属于减压阀配套安装链路里的承力固定件，在流体调压管路、小型仪表阀组的装配场景中承担阀件定位、载荷传导与安装位姿约束的作用。现场布设带调压功能的管路时，减压阀本体往往不能直接悬空挂载在管路上——阀件自身重量、管路运行时的微幅振动、后期调压操作施加的扳拧外力，都会让阀件连接螺纹长期承受交变弯矩，时间久了容易出现螺纹松动、密封面偏移甚至接口开裂的问题，这款支架就是为消解这类失效风险设计的。

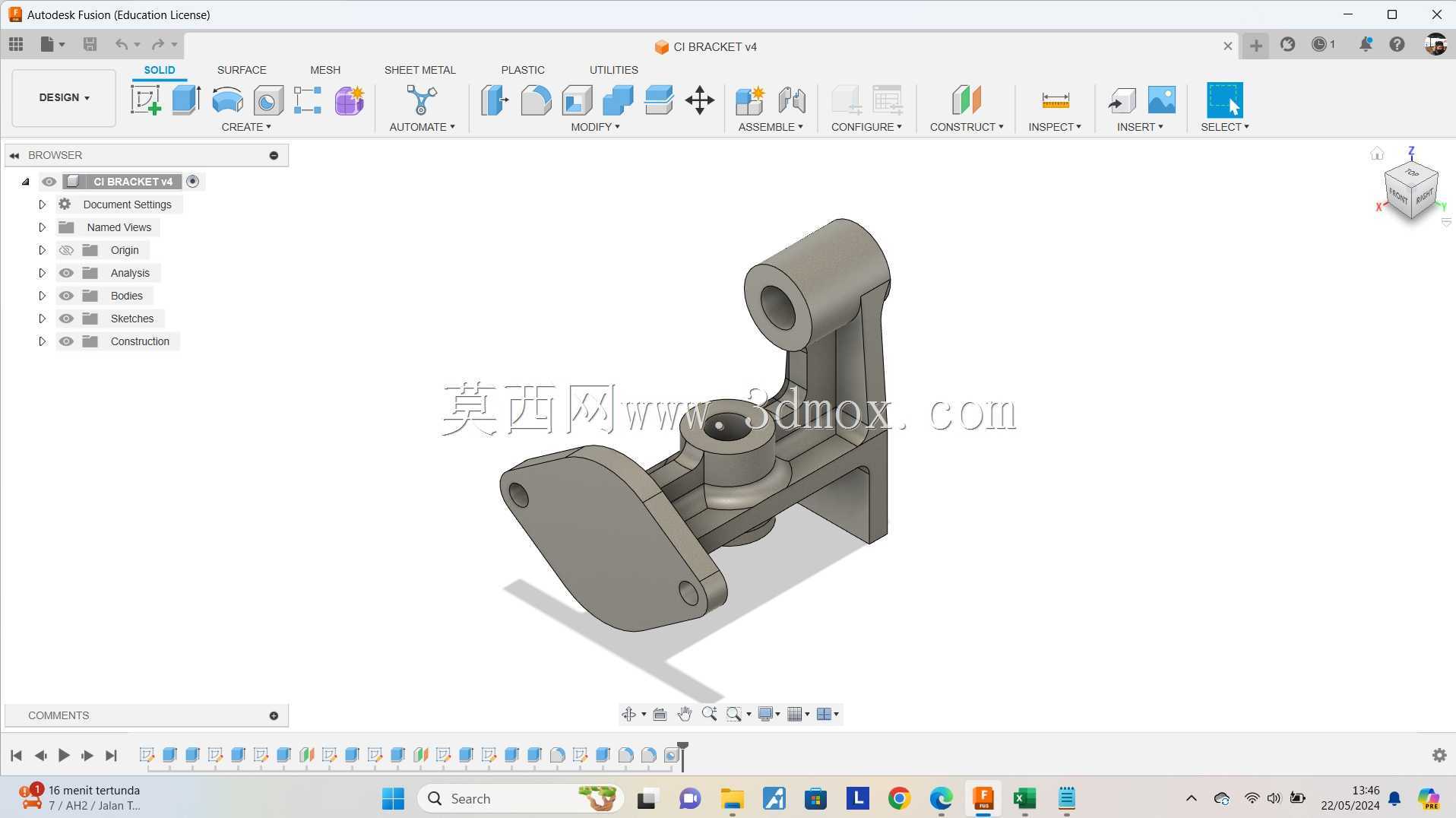

　　从结构布局来看，构件采用一体化铸造型腔思路完成构型，底部是带三个安装孔的三角形贴合法兰面，这个面是支架和设备基座、安装墙板或者阀组集成底板的贴合基准：三角形布孔相比四点矩形布局，对安装面的平面度公差容忍度更高，哪怕基座加工面存在小幅翘曲，锁紧安装螺栓后也不会出现支架悬空翘边的情况，三个孔位的孔距按照常规小型仪表阀组的安装模数预留，装配时不需要额外扩孔或者补钻定位孔。支架主体向上延伸出两处带同轴通孔的铰接耳座，高位耳座的通孔轴线和底部安装面呈设定倾角，这个角度是匹配减压阀侧装时的管路走向预留的：阀件的侧端连接轴穿入该孔后，阀件的进出流道刚好和上下游管路轴线对齐，不需要额外加装转弯接头补偿角度偏差；低位的凸台轴孔则用来穿装锁紧销轴，把减压阀本体的下部卡位锁死，限制阀件绕高位铰接轴的转动自由度，避免调压过程中阀件跟转。

　　构件中间的竖向加强筋沿着底部法兰到高位耳座的载荷传递路径布置，筋板厚度按照悬臂受弯工况校核，在控制整体铸件重量的前提下，把耳座处的受载变形量控制在阀件密封允许的偏移范围内，不会因为支架刚性不足导致阀件接口错位。支架所有外露棱边都做了铸造圆角过渡，既避免铸件冷却过程中应力集中产生开裂缺陷，也能防止装配调试时锐边划伤操作人员。安装边界方面，底部法兰的外接轮廓尺寸适配常规20毫米通径以下减压阀的安装空间，支架整体高度控制在小型阀组的标准安装层距以内，并排布设多组调压阀时，相邻支架不会出现空间干涉；耳座的通孔内径和阀件配套销轴采用间隙配合，装配时销轴可以顺利穿入，运行时又不会因为配合间隙过大产生异常窜动。这类支架在轻工流体生产线、实验室气路调压台、小型液压站的阀组集成场景中应用广泛，设计时同步兼顾了铸件脱模工艺性，所有侧壁都预留了符合铸造要求的拔模斜度，不需要后续大量机加工修正外形，量产时良品率稳定。
