电子墨水屏SPI转接驱动板

　　电子墨水屏SPI转接驱动板是面向低功耗显示终端开发的配套硬件，在货架价签、工位状态看板、便携阅读器、户外指示牌、仪器仪表人机界面等场景中承担主控与电子纸屏之间的信号转接作用。这类转接板的核心价值在于把主控端稀疏的控制引脚整理为电子纸FPC排线所需的标准化接口，同时完成电源域、信号电平与屏体驱动时序的匹配，使结构工程师在整机布局时不必直接处理细密屏线，降低显示模组装配与维护难度。

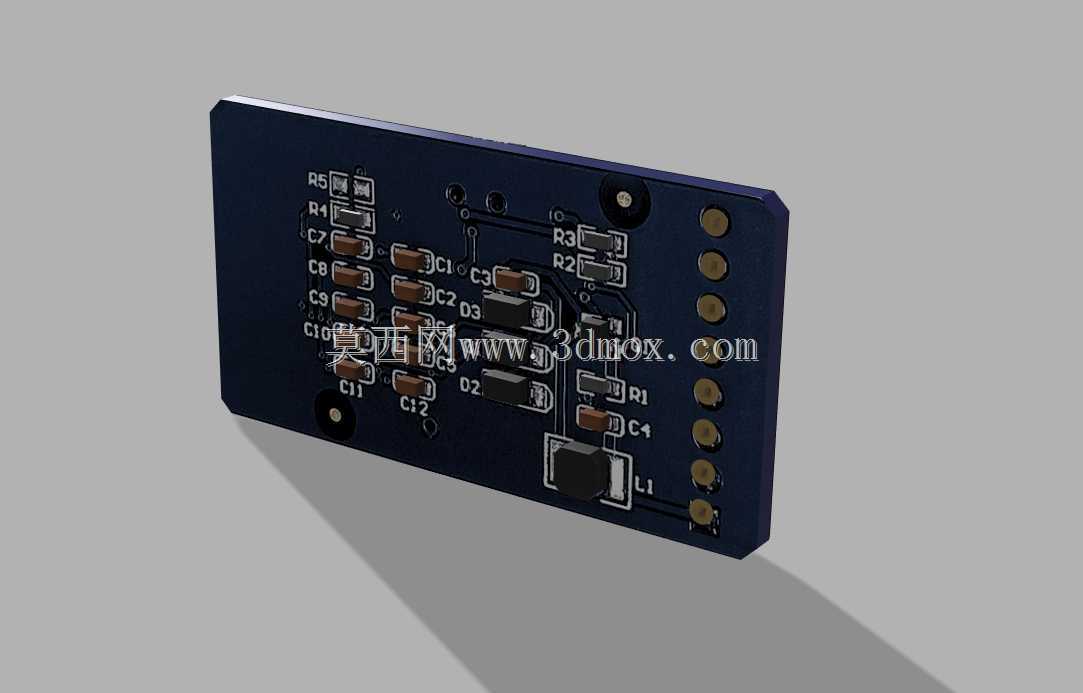

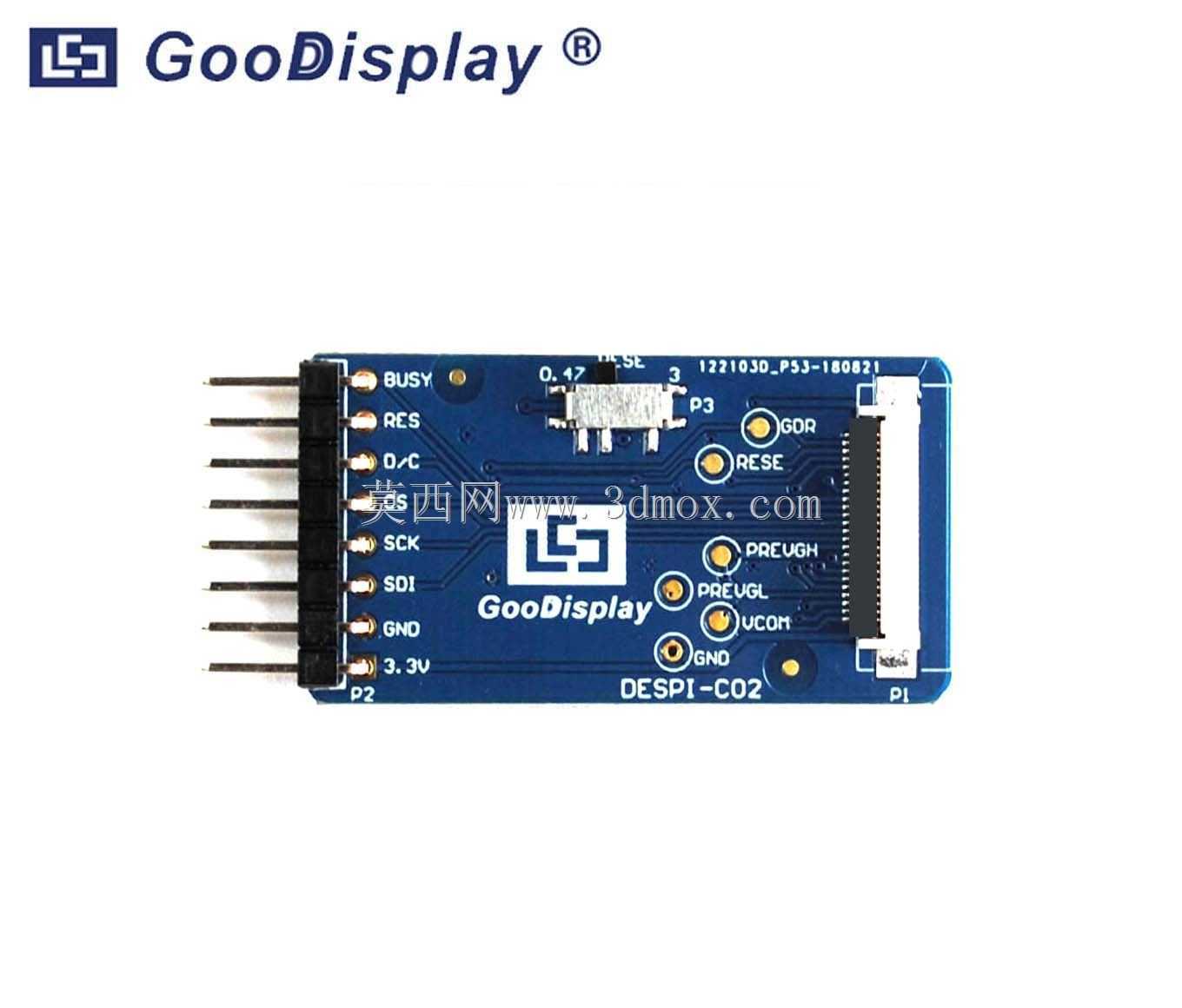

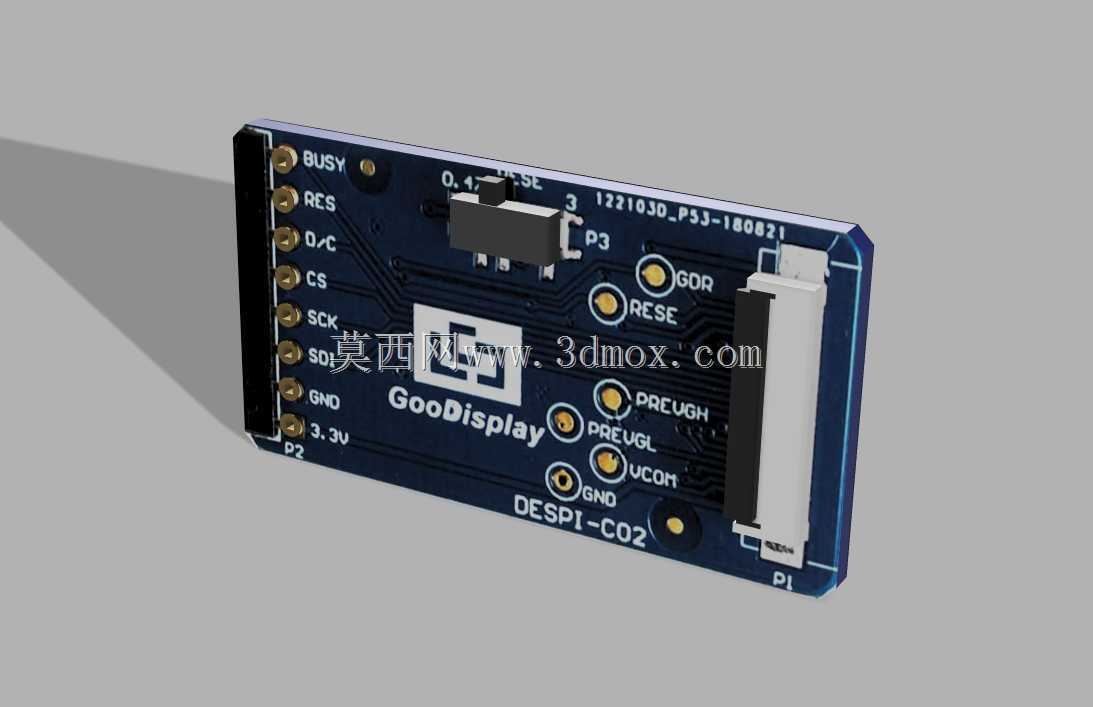

　　板卡采用狭长矩形PCB布局，一侧设置排针连接区，可直接插接在通用控制板的排针上，也可通过杜邦线引出；另一侧布置FPC插座，用于连接电子墨水屏柔性排线。排针侧依次布置BUSY、RST、D/C、CS、SCK、SDA、GND、3.3V等信号，覆盖SPI通信、屏体复位、忙状态检测与供电需求；板内还预留GDR、RESE、PREVGH、U_VCOM、GND等测试或配置点，方便调试阶段测量驱动波形、VCOM电压及电源状态。

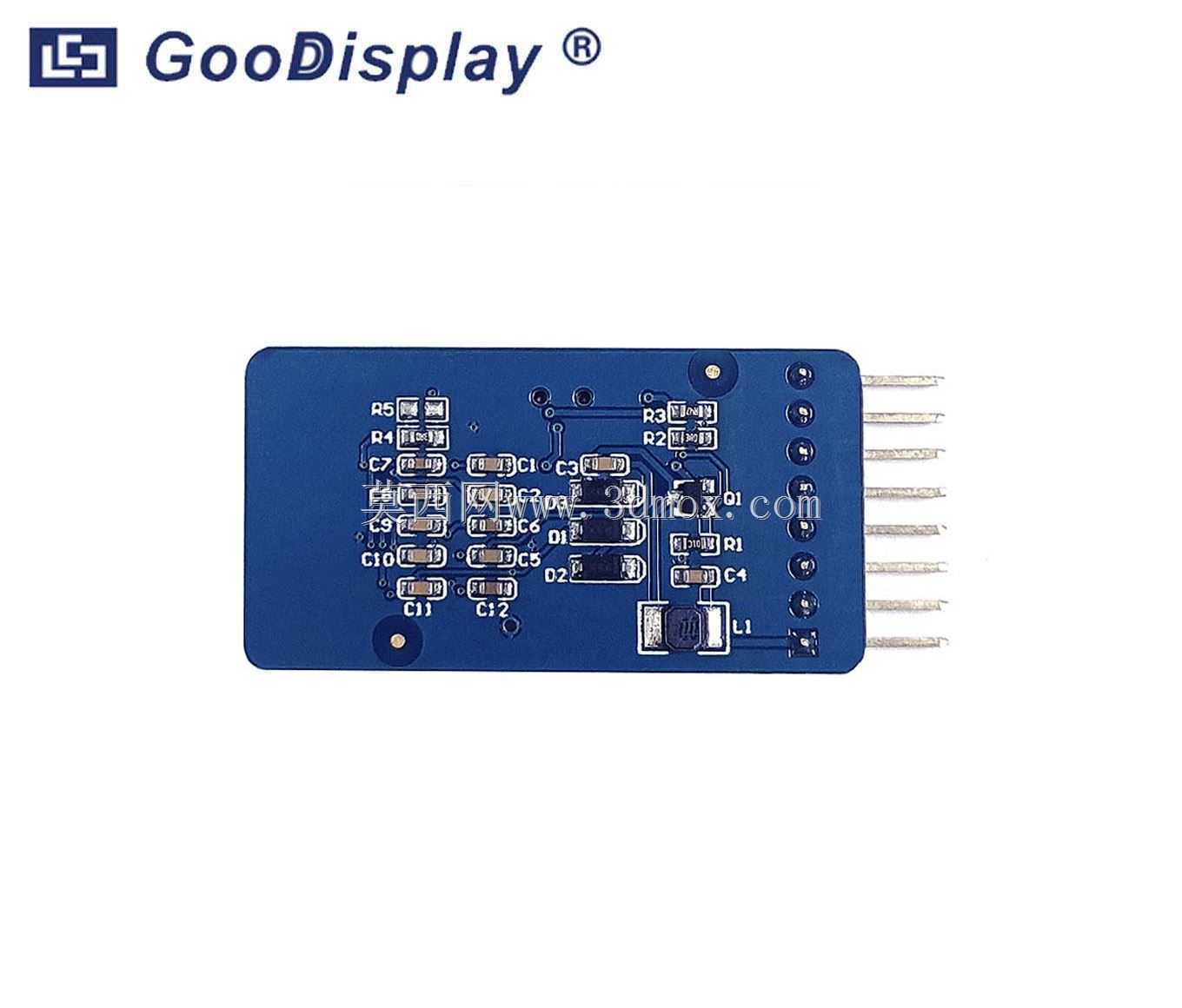

　　设计上，转接板把高频SPI走线与屏体高压驱动相关区域分开处理，控制信号沿板边短距离进入排针，FPC插座靠近屏体连接端，减少柔性排线弯折后对信号路径的影响。板上设置小型贴片开关、上拉阻容及电源去耦元件，3.3V供电入口布置滤波电容，保证电子纸刷新瞬间电流波动不会反向干扰主控。安装边界方面，板宽与排针占用空间相匹配，四角预留固定孔位，既可叠加在主控板上方使用，也可通过铜柱固定在壳体内；FPC插座位置需在外壳设计时预留翻盖操作空间，排线出线方向应避开螺丝柱、电池仓和加强筋。

　　整机结构建模时，需要重点校核三层空间：底层排针插入高度、板身与主控板之间的安全间隙、FPC排线弯折半径。电子纸屏属于反射式显示器件，刷新完成后可保持画面，不需要持续供电，因此转接板常被放入低功耗设备中；结构设计应让板卡远离强发热元件，并在壳体上避免金属件直接压迫PCB焊点。该转接驱动板把通信接口、电源处理、屏线连接和调试测点集中在同一小板上，适合显示模组快速验证、小批量设备集成以及电子纸终端的模块化装配。
