方螺纹连接式电源插孔阀体结构

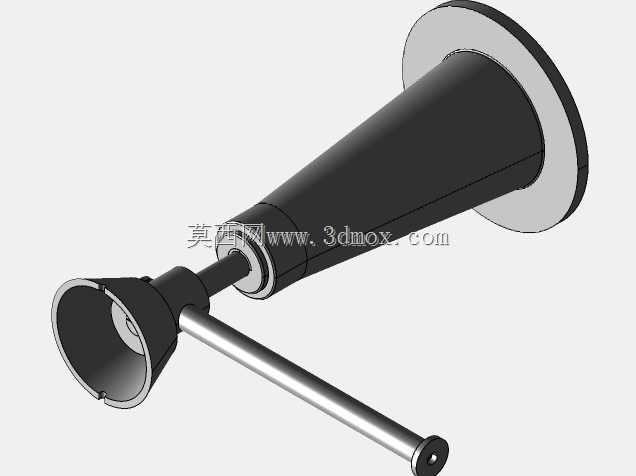

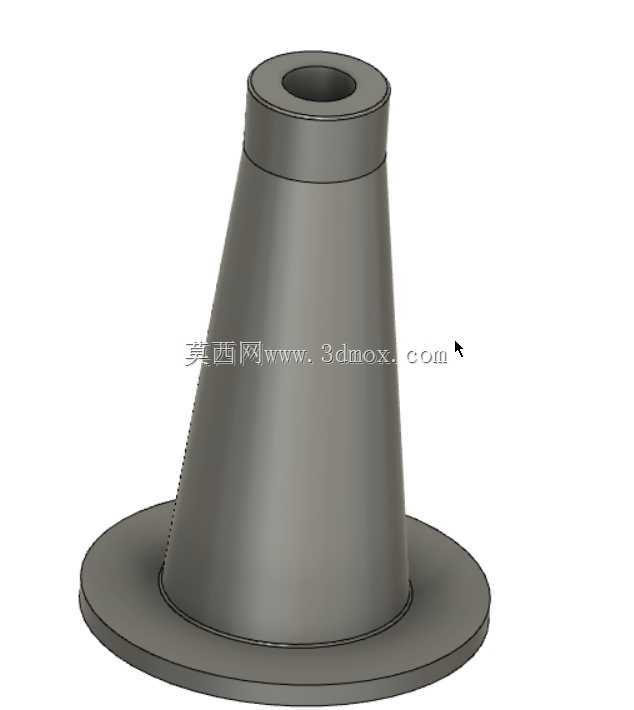

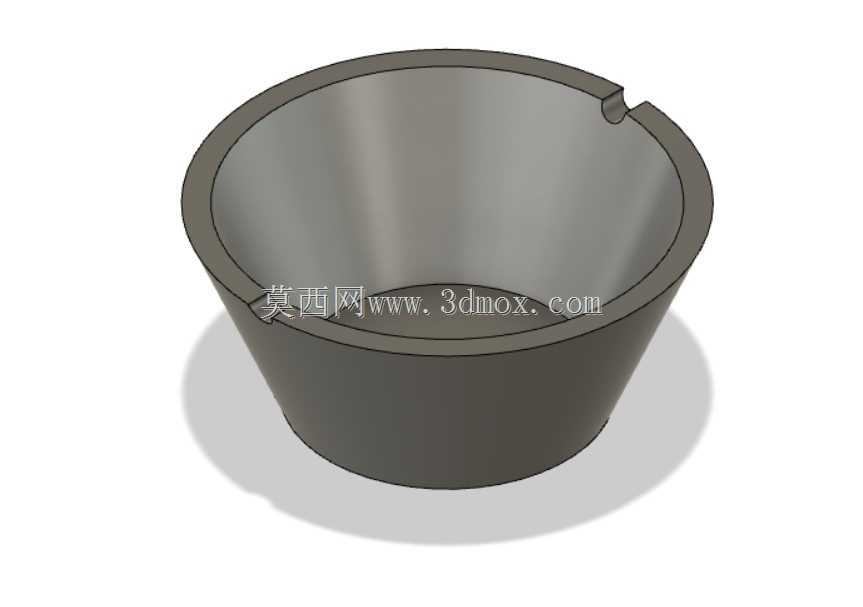

　　该结构件面向小型流体控制回路中的减压支路末端接口设计，整体采用锥形主体配合圆盘安装法兰的布局，侧置操作杆与前端喇叭形接口共同构成完整的机械连接单元。在实际设备布置中，这类构件常出现在实验台管路、小型工艺测试架以及仪表辅助气路中，用于在减压输出端形成可固定、可旋接、可手动启闭调节的终端位置。前端扩口段承担对接导向作用，内壁留出容纳密封件和对接管端的空间，操作人员将外部接头推入后，依靠方螺纹段完成旋合锁定，方牙截面相比普通三角螺纹更耐反复装拆，牙侧承载面更宽，在低压仪表回路中不易因轻微振动而松脱。锥形主体从法兰端向前逐步收窄，内部通道沿轴线平滑过渡，减少截面突变带来的局部阻力，也让铸件或机加工件的壁厚分布更均匀。

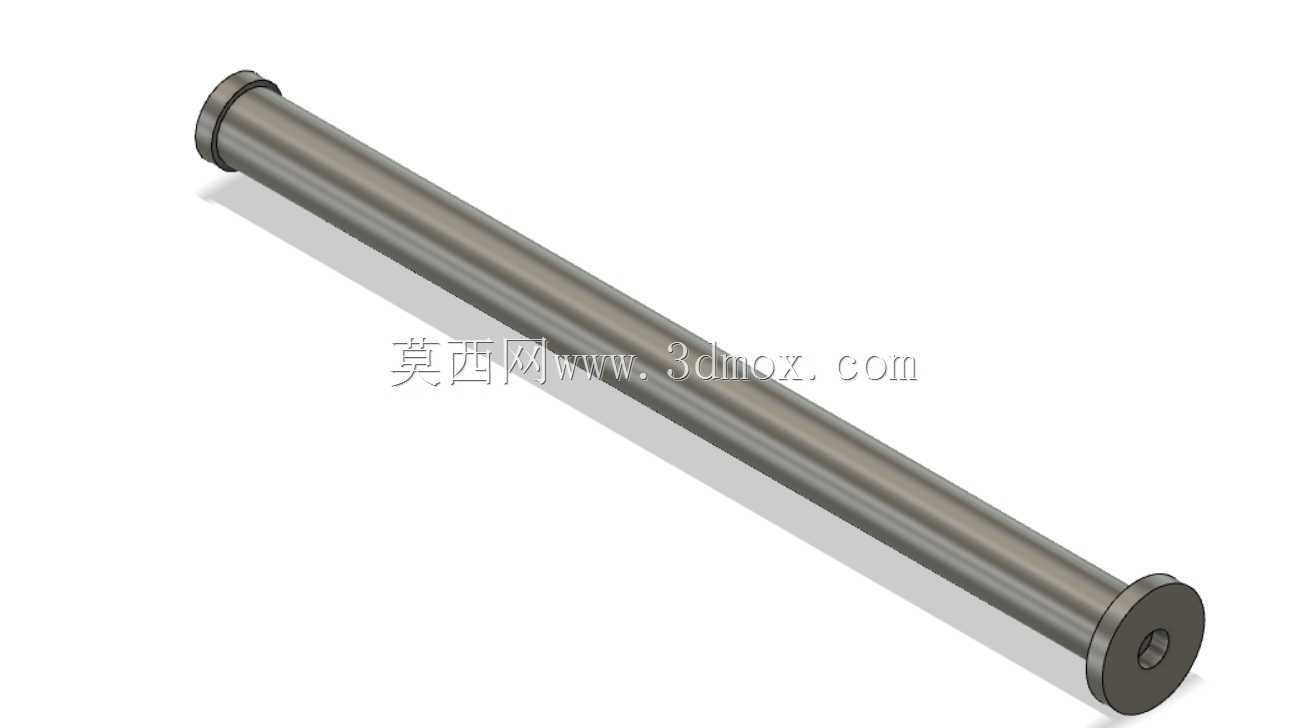

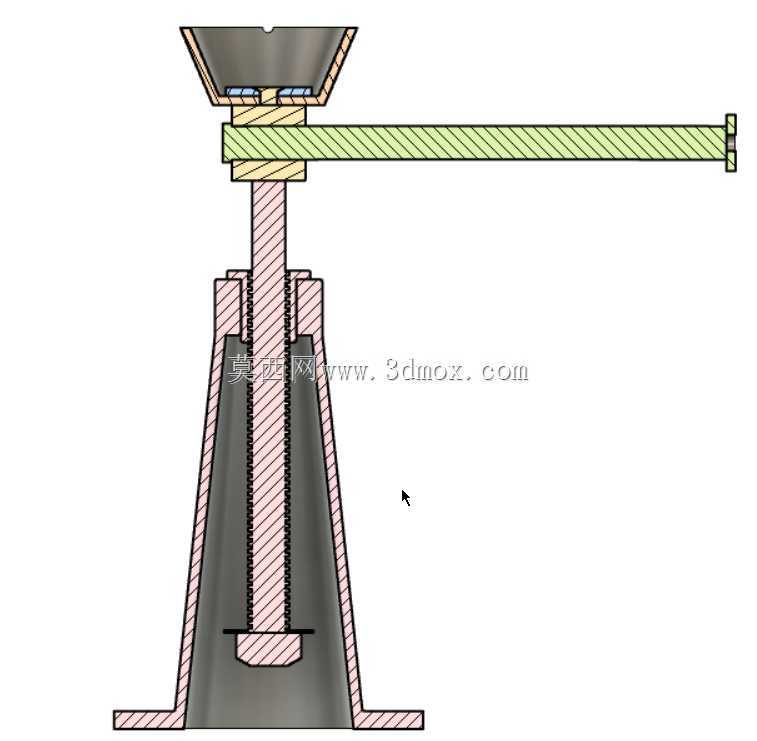

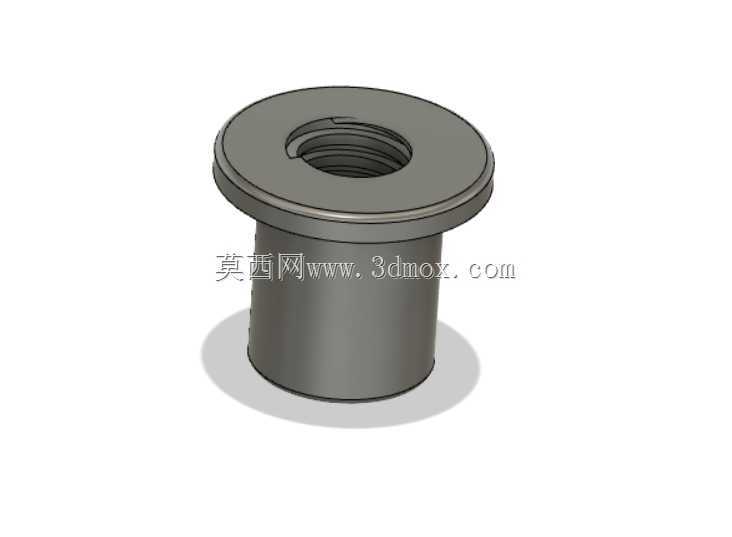

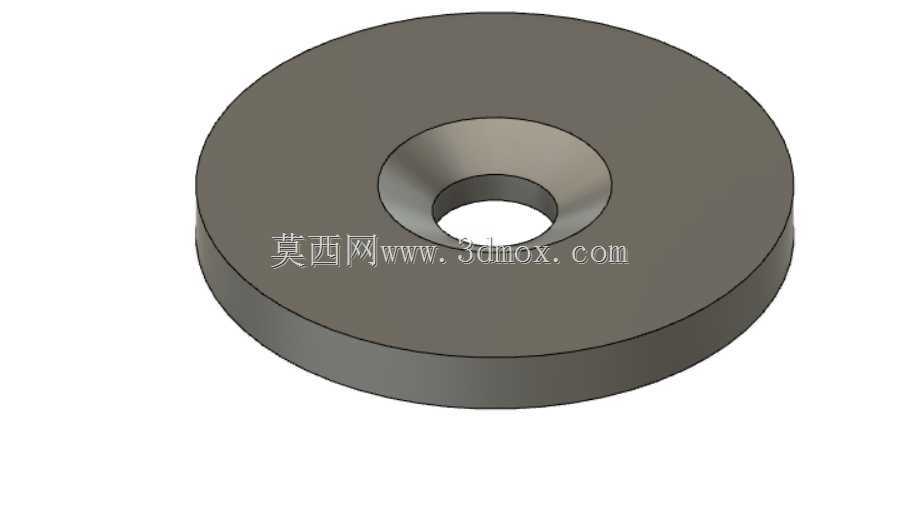

　　后端圆盘法兰作为安装边界，贴合面板或支架平面时承担轴向限位，法兰外径大于主体锥段，能够把锁紧力分散到较宽的接触面上，避免薄板面板被局部压陷。侧部长杆从主体侧向伸出，杆端设置小轴头，用于连接手柄或作为手动扳动位置；杆与主体之间通过短轴套衔接，轴套外圆保留台阶，便于装配时控制插入深度，也为密封圈提供安放槽位。建模时先确立主轴线，再以法兰背面为安装基准绘制圆盘轮廓，锥段采用旋转特征生成，保证内外锥面同轴；前端喇叭口通过旋转切除形成扩口腔，方螺纹段使用专用牙型轮廓沿螺旋路径切除，牙底保留圆角以降低应力集中。侧向操作杆按垂直于主轴线的关系装配，杆身圆柱面与主体侧孔采用间隙配合，端部轴头直径收窄，方便后续卡环或销钉固定。

　　外形边界上，法兰盘为最大径向轮廓，操作杆为最大侧向伸出件，前端扩口为对接端最大开口；安装时需要在面板上预留法兰贴合区域，并在操作杆摆动范围内保留无干涉空间，管路对接方向沿主轴线延伸，不宜在扩口端承受过大横向载荷。结构细节上，各转折处均设置小倒角或圆角，既避免装配划伤密封件，也减少加工尖角造成的应力集中。整体造型没有复杂曲面，特征关系清晰，适合在阀门接口设计、仪表终端布置和教学演示中用于说明螺纹连接、法兰固定与手动操作杆之间的空间配合关系。
