外螺纹直动式减压阀阀体结构设计

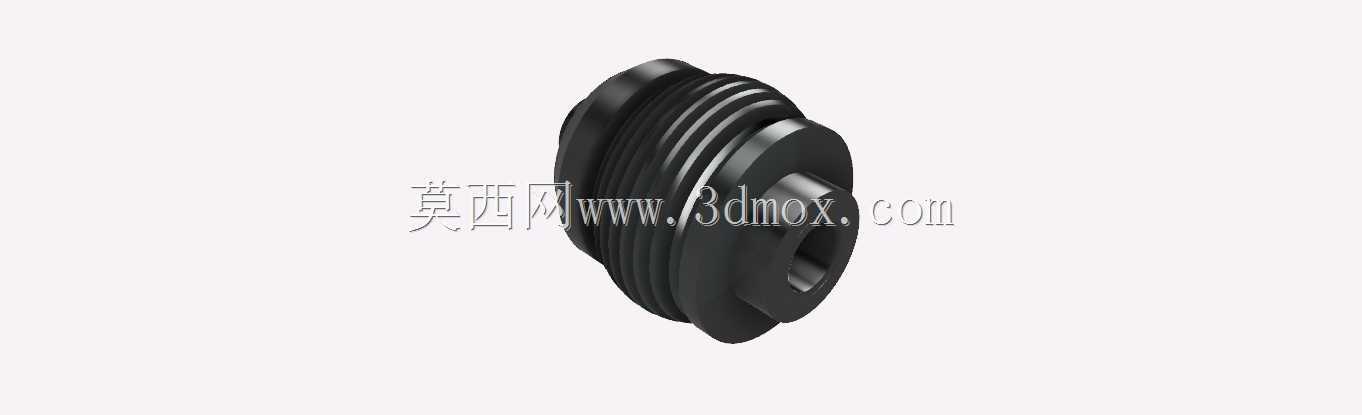

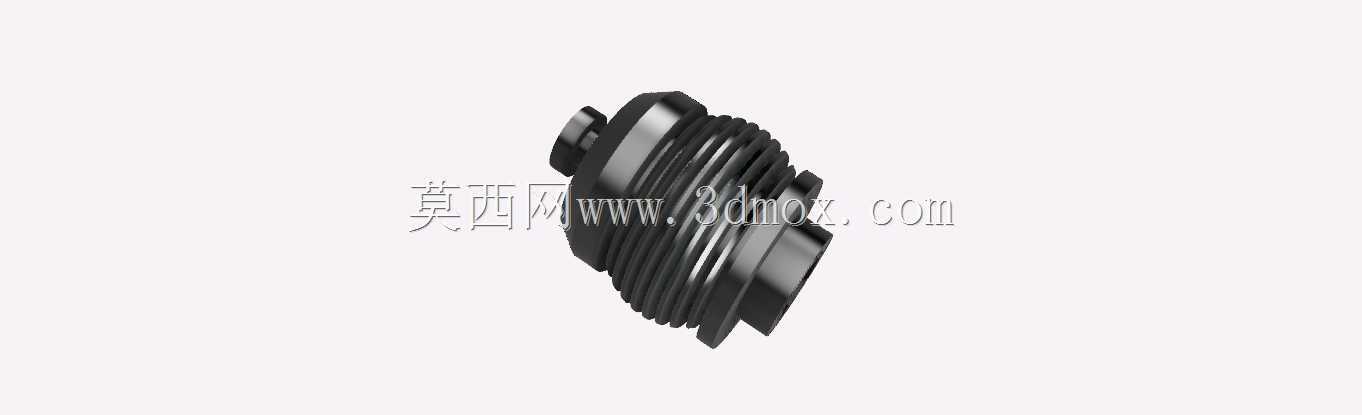

　　该阀体结构采用外螺纹串接的紧凑布局，整体沿轴向呈阶梯轴形态，中段加工连续外螺纹用于直接旋入设备壁面或集成阀块，无需额外法兰支架，在狭小的气动控制箱、小型液压站、流体分配歧管里能大幅节省安装空间。设计初期先梳理压力调节的核心流道：入口侧承接上游带压介质，内部预留阀芯往复运动的同轴腔室，弹簧座、密封件的限位台阶全部在实体建模阶段同步完成，避免后期装配出现轴向干涉。从外形边界来看，最大外轮廓为螺纹大径对应的圆柱面，两端分别预留介质进出的对接接口，端部的六角/扁位结构可配合扳手完成拧紧作业，建模时特意保留了扳手空间的最小回转半径，现场装配无需特制工装。

　　这类减压阀的核心作用是将上游波动的高压介质稳定降至下游支路所需的工作压力，在轻工装配线的气动夹具回路、实验台流体供给管路、小型工程机械的控制油路上都十分常见，上游压力随泵组启停出现脉动时，内置阀芯配合弹簧的力平衡动作可自动补偿开度，抵消压力波动，让下游执行元件的动作速度保持一致。建模过程中优先保证各段同轴度：螺纹轴线、阀芯腔轴线、端接口轴线完全重合，避免加工后出现阀芯卡滞、密封偏磨的问题；外螺纹段的退刀槽宽度、深度按照常规管螺纹加工规范设定，既保证螺纹旋合长度足够承受管路压力，也给端面密封垫圈留出均匀压缩的空间。阀体外侧的环形台阶一方面作为螺纹旋入的轴向定位面，另一方面可贴合密封垫实现壁面处的静密封，杜绝介质从安装孔间隙泄漏。

　　针对实际工况里的维护需求，端部接口的内孔尺寸与主流管路通径匹配，拆卸时可直接对接标准管接头，不需要改造周边管线。结构的壁厚分布按照承压腔体的受力特点设置，螺纹根部、腔室转角位置做了圆角过渡，降低应力集中带来的开裂风险，三维装配时可直接模拟阀芯全行程移动，校验腔室各台阶对阀芯的限位位置，确认弹簧压缩量处于合理区间，保证压力调节的线性度。
