工业温控PID调节器面板式控制单元

　　这款面板式PID调节器是工业自动化现场里承担温度闭环控制的核心小型仪表，常见于恒温烘箱、注塑机料筒温控段、小型实验加热台、包装机热封工位以及食品加工流水线的温控回路中，实际使用时操作人员通过面板按键设定目标温度，仪表采集外接热电偶或热电阻的反馈信号，经内部PID运算后输出继电器、固态继电器驱动信号或者模拟量信号，直接控制加热执行元件的通断与输出功率，把被控对象的温度稳定维持在设定区间，避免超温冲顶或者温度滞后波动，不少需要多段温区控温的小型设备，会在电控柜面板上并排安装多台同规格调节器，分别对应不同加热区段独立控温。

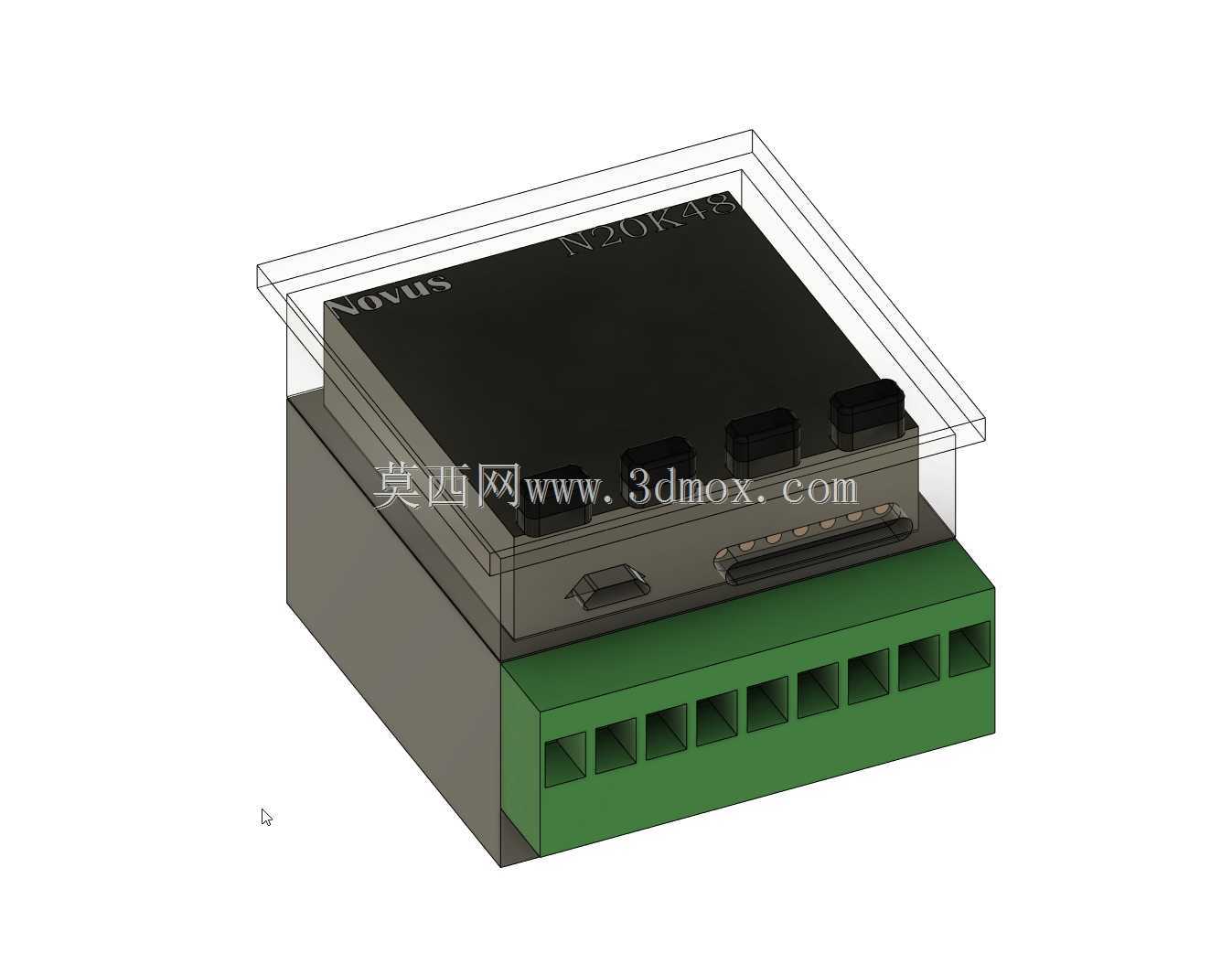

　　从整机结构来看，该调节器采用工控仪表通用的48×48毫米面板开孔安装规格，机身前部为带透明防护面罩的操作显示区，面罩覆盖按键与显示区域，可阻挡车间粉尘、少量飞溅水汽直接侵蚀操作面，机身中段为黑色主控壳体，内部容纳主控电路板、运算芯片与显示驱动组件，壳体顶部预留的按键对位凸起与面板操作位精准对齐，按压行程清晰，现场戴薄劳保手套也可完成参数设置操作。机身底部集成绿色插拔式接线端子排，端子位按电源输入、传感器信号接入、控制信号输出、报警触点输出分区排布，接线时导线压接在端子孔内锁紧，后期检修更换仪表时可直接拔下端子排，无需逐根拆线，大幅缩短柜内维护停机时间。

　　建模过程中优先还原了整机的装配层级关系：透明外罩做薄壁抽壳处理，保留实际产品的罩体壁厚与边缘卡扣结构，主控壳体的散热凹槽、侧面定位卡扣都按实物比例复刻，底部端子排的每个接线方孔、端子分隔筋、压线螺丝位都逐一建模，没有省略接线端的细节结构。安装边界上，仪表插入电控柜的方形开孔后，前端面板边沿卡在柜体外壁，机身整体伸入柜内，后部接线区域预留足够的导线弯折空间，端子排下方留出不小于30毫米的走线空间，方便柜内线槽引出的信号线、电源线顺直接入，避免导线过度弯折压损绝缘层。结构设计上整机无突出外露的尖锐边角，所有壳体棱边都做小倒角处理，适配车间密集安装的使用场景，相邻排布的多台仪表之间不会出现安装干涉，面板对位整齐，兼顾工控柜的布线规整性与现场操作实用性。
