夜视仪用X1411像增强器筒体结构

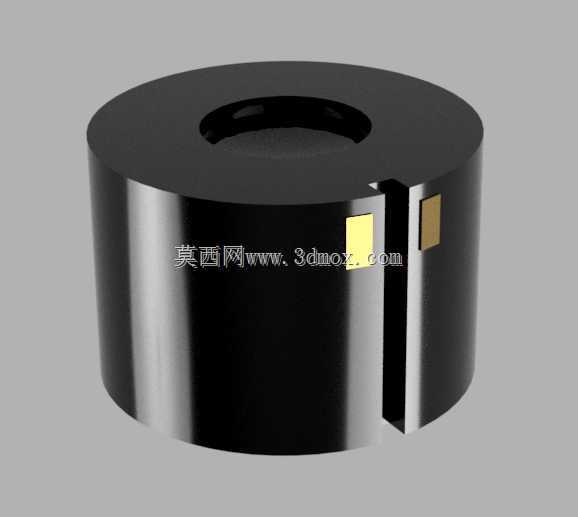

　　该结构围绕低照度夜视观察设备中的核心光电转换筒体展开，还原了Fero D51夜视镜内X1411像增强器的外部装配形态。建模时没有把它当作普通圆筒处理，而是从整机装夹、光路屏蔽、侧向定位和维修拆装几个实际约束出发，把筒体端面、中心开孔、侧壁开槽及局部金属接触片一并表达出来。

　　在夜视设备中，像增强器承担弱光图像的接收、增强和输出，外部壳体不仅是保护件，也是光路隔离和机械定位的重要边界。筒体前端的圆形凹口对应光学输入区域，后端与目镜或中继光学件衔接；中心孔位需要与前后镜片保持同轴，若偏心过大，会直接影响成像边缘亮度和视场对齐。模型中将端面厚度、孔口圆角和筒壁高度连续建出，便于检查镜头压圈、橡胶垫圈和遮光套的干涉关系。

　　侧壁的纵向开槽是该件较关键的结构特征。实际装配时，槽位可用于周向防转、线束避让或内部组件插入定位，槽边不能简单按自由曲面处理，需要保留平直侧壁和端部过渡，以便与支架卡扣或固定片形成稳定接触。槽旁两块小尺寸金属片按贴装状态布置，位置靠近筒体外侧，建模时保留了薄片厚度和与圆柱面的贴合关系，可用于后续检查导电接触、绝缘间隙以及外壳屏蔽方案。

　　外形尺寸按实物测绘比例建立，筒体主体呈短圆柱状，轴向高度与外径比例接近夜视仪管体常见安装空间；屏幕曲率半径按40毫米的等效边界进行假设，适合在缺少内部完整光学数据时进行外部结构校核。圆柱外表面作为主要安装基准，设计中应控制其与设备内孔的配合间隙；端面则承担轴向压紧，过压会影响管体受力，过松又可能在冲击振动后产生位移。

　　从建模思路看，先以回转体确定主筒体和两端孔位，再在侧壁切除纵向槽道，最后加入局部金属片和细小倒角。这种顺序能够保证主基准稳定，也方便后期调整槽宽、槽深和贴片位置。对于结构设计人员，该模型可用于夜视仪筒夹、压圈、遮光罩和外壳内腔的配合检查；对于选型人员，则可直观判断该类增强器在紧凑观察设备中的占用空间、侧向接口和装配方向。
