佩萨式减压阀体一体化结构三维数模

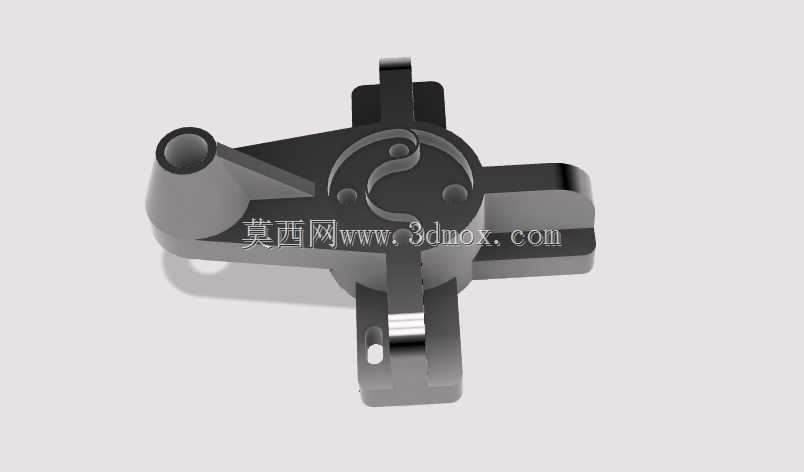

　　这套阀体结构的三维数模还原了小型调压阀的完整实体形态，主体采用中心腔室加侧向管路接口的布局，中心圆形腔作为压力调节的核心容纳空间，内部预留的曲面流道衔接侧向伸出的管路接口，流体从侧口进入腔室后，可通过腔体内置的调压构件完成压力衰减，最终输出稳定压力的介质，这类结构普遍应用在小型气动回路、实验室流体管路、小型供水供气支路中，用来抵消上游管路的压力波动，避免下游承压元件因压力超限出现密封失效或构件损坏。

　　从实际安装场景出发，阀体底部延伸出十字形分布的四个安装支耳，支耳上预留的通孔可直接穿入螺栓固定在设备安装面板或者机架预留位上，十字布局的支耳相比单侧固定结构，能在阀体受到管路侧向拉扯、介质脉动冲击时，将受力均匀分散到四个固定点，避免单点应力集中导致支耳断裂；建模时支耳与中心腔体的衔接位置做了平滑过渡圆角，没有出现尖锐的应力集中棱边，对应实际铸件或者注塑件的成型工艺，也能减少构件长期受振产生裂纹的风险。侧向伸出的管路接口采用圆管对接形态，接口的同轴度、伸出长度都按照常规管路对接边界设定，外围预留的操作空间可以满足管接头拧紧、软管套接的装配需求，不会和周边安装构件发生干涉。

　　中心腔室的端面预留了多个定位孔位，用来装配调压膜片、弹簧压盖、调节旋钮这类配套构件，孔位的分布位置和腔室内的流道开口完全错开，既保证紧固件的装配行程充足，也不会钻通流道造成介质泄漏。腔室内部的曲面流道没有采用生硬的直角转折，而是做了顺滑的弧面过渡，这种设计可以降低介质在阀体内的流动阻力，减少压力损失，同时也能避免杂质在直角拐角处淤积造成流道堵塞。

　　在外形尺寸边界上，整个阀体的外接轮廓以中心腔为核心，侧向管路的伸出长度、底部支耳的跨距都控制在小型阀类的常规安装尺寸范围内，既可以嵌入紧凑型气动控制盒内部，也可以直接外露安装在设备管路旁；阀体所有外凸构件的高度差都经过适配，顶部预留的调节构件安装位不会超出设备面板的开孔高度，底部支耳的厚度也匹配常规安装垫片的压缩量，装配后阀体整体不会出现歪斜、密封面贴合不紧的问题。建模过程中完全参照工程制图的投影关系搭建，各个配合面的公差预留、构件之间的装配间隙都符合阀类产品的实际设计规范，没有出现几何干涉、壁厚突变的问题，能够直接用于结构校核、3D打印样件验证或者小批量成型的前期设计参考。
