黄铜材质减压阀铰接支撑固定座结构

　　这套铰接式支撑固定座多用于小型调压管路的减压阀配套安装场景，常见在实验室气路、小型流体测试台、紧凑型气动控制单元里承担阀体定位与管路承托的作用，整体采用黄铜材质加工，适配水、低压气体、弱腐蚀性流体等常规介质工况，黄铜本身的耐蚀性与切削加工性能也让这类小批量非标件的落地加工更易控制。

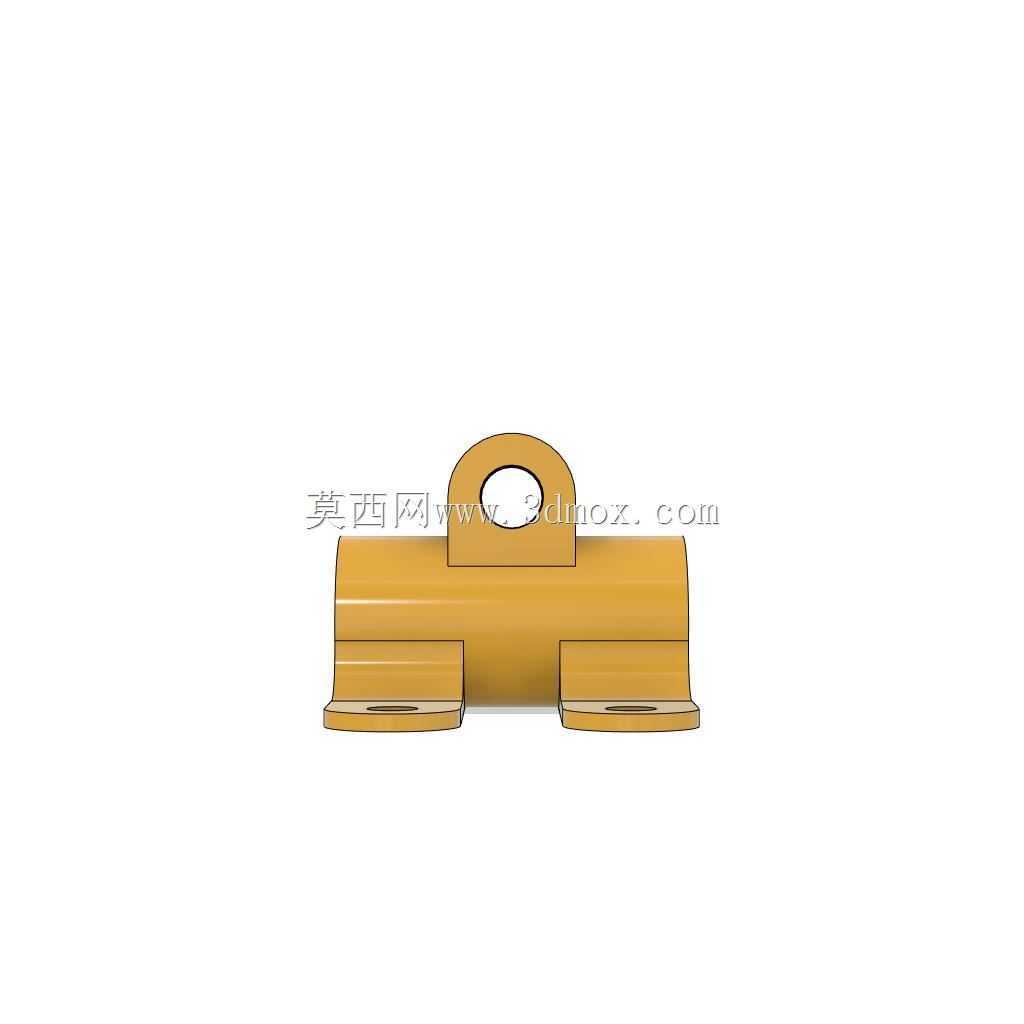

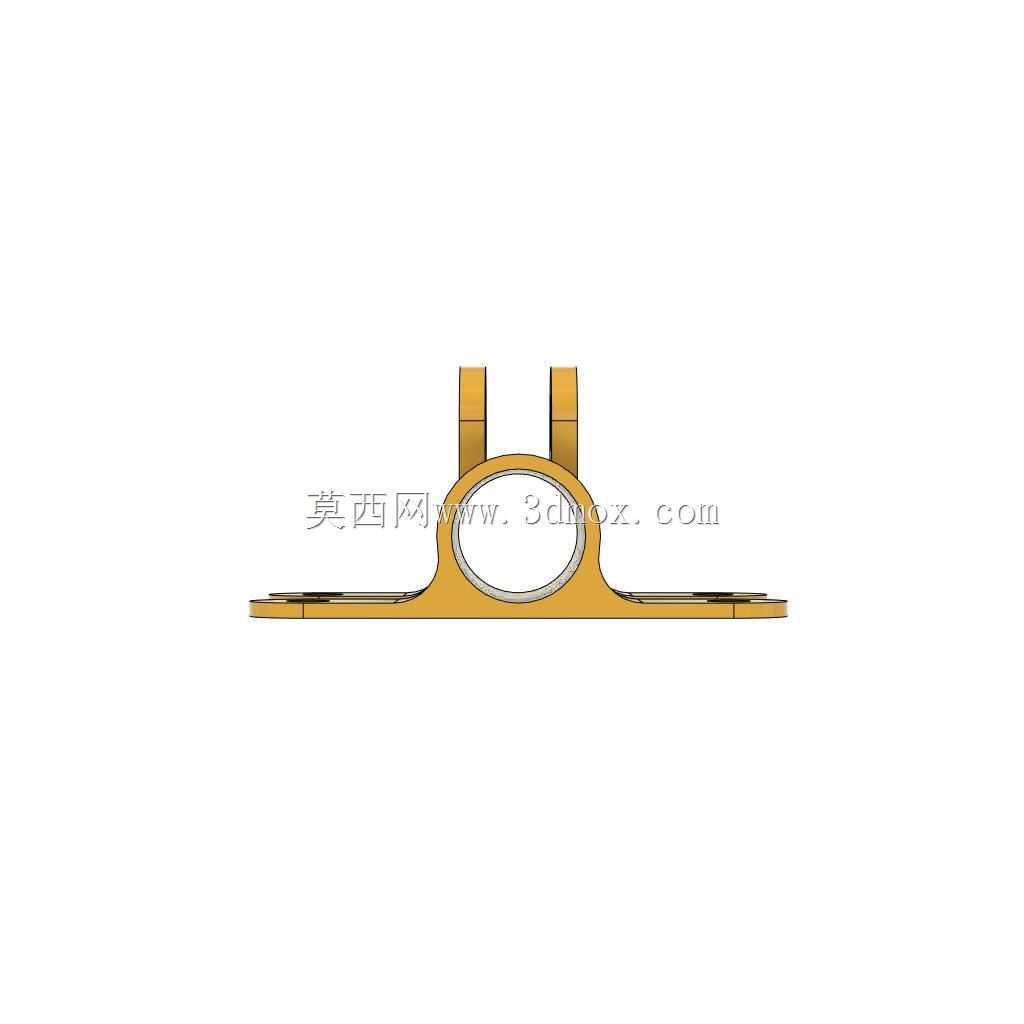

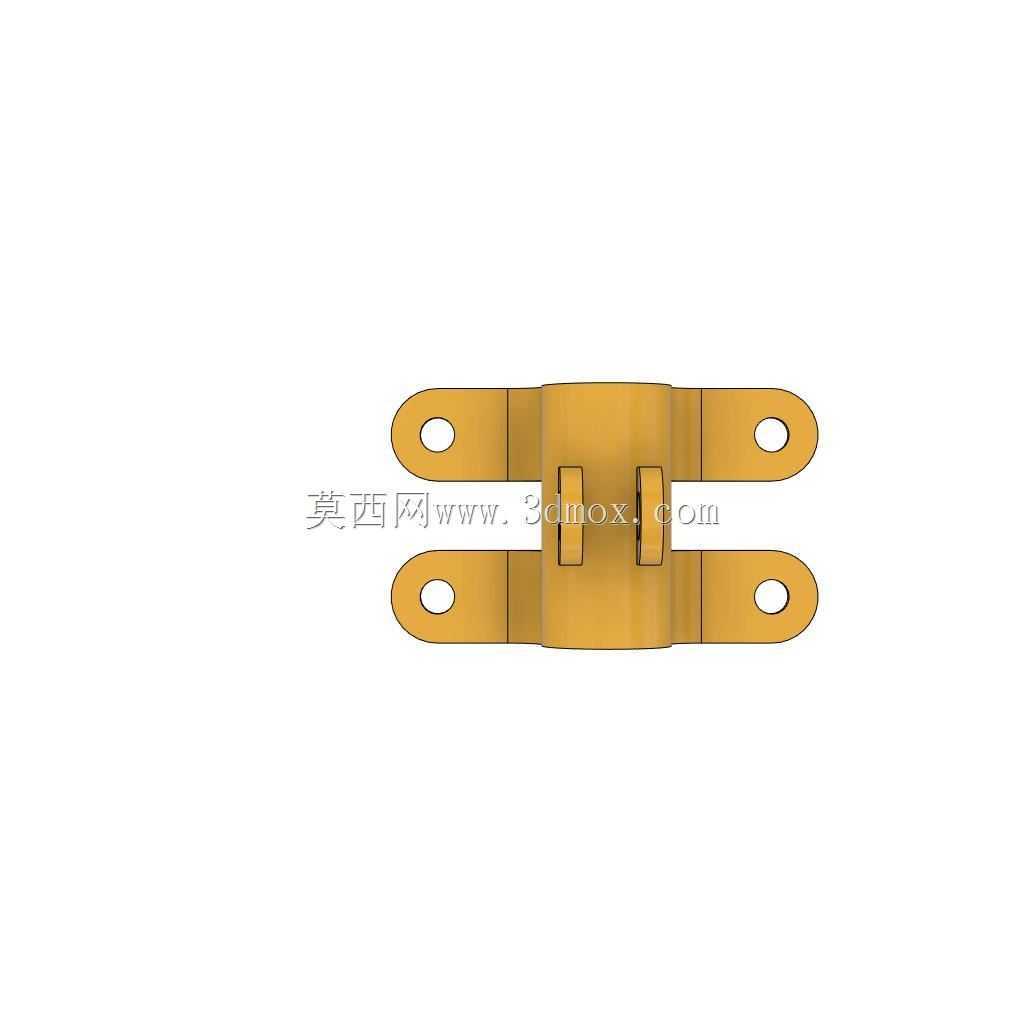

　　从结构功能拆分来看，中部的环形通孔是核心配合位，内孔预留了衬套安装或者直接与阀体外圆过渡配合的余量，环形座向上延伸出两片平行的双耳铰接板，板上预留同轴销孔，可穿入销轴完成与上方调压执行部件的铰接联动，让阀瓣或者调压杠杆能够绕销轴小幅摆动，抵消管路装配带来的微量错位，避免硬连接在压力波动时出现卡滞。环形座向左右两侧延展的是平直安装翼板，翼板上开设沉头固定孔，安装时可直接通过螺钉将整个组件锁附在设备基板、阀组安装板或者管路支架面上，两翼板的底面做了平齐加工，保证贴合安装面后不会出现翘动，接触压强分布均匀，长期受管路振动也不容易出现螺钉松脱。

　　建模过程中优先把安装边界作为草图基准：先确定底部两翼板的总跨距，这个尺寸直接决定安装孔的孔位间距，选型对接时要先核对现场安装面的预留螺孔位置，避免孔位干涉；中部环的内孔直径按照配套减压阀的外圆配合公差设定，环的外壁厚度兼顾强度与整体重量，黄铜密度较高，壁厚过大会无谓增加组件整体重量，壁厚太薄则在锁紧销钉、承压受力时容易出现局部变形。上方双耳的间距要匹配铰接联动件的厚度，双耳的外侧面、内侧面都保持平行，销孔的同轴度在建模时就通过同轴心约束保证，后续出工程图时可以直接标注同轴度公差，指导机加工工序一次装夹完成两侧孔的钻铰。

　　细节处理上，翼板和中部环形座的衔接位置做了圆弧过渡，避免直角应力集中，在管路长期带压振动的工况下，过渡圆角可以大幅降低衔接处萌生裂纹的风险；所有棱边都预留了小倒角，既去除加工后的锐边毛刺，装配时也能引导相邻部件快速对位。整个构件没有复杂的曲面特征，全部采用拉伸、切除、圆角命令即可完成全参数化建模，修改翼板长度、环体内径、双耳高度这几个关键参数时，整个模型可以同步更新，能够快速适配不同通径的减压阀安装需求，在阀组非标设计、小批量流体设备改造项目里，这类参数化支撑件可以大幅减少重复建模的工作量，装配时也能提前在三维环境里核验周边管路、接头的运动间隙，避免实际装配时出现部件磕碰。
