MPQ4470同步降压电源转换器三维结构

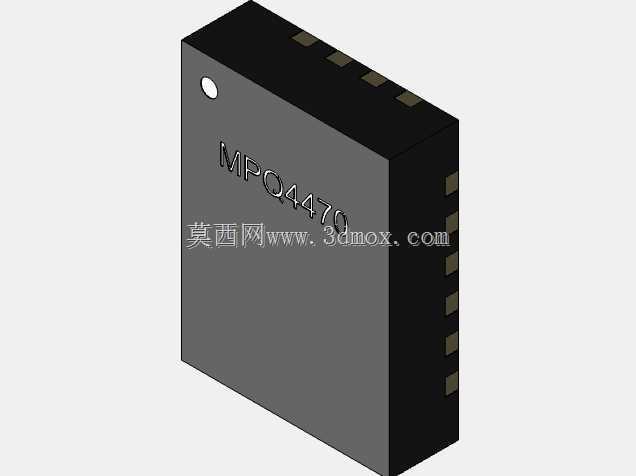

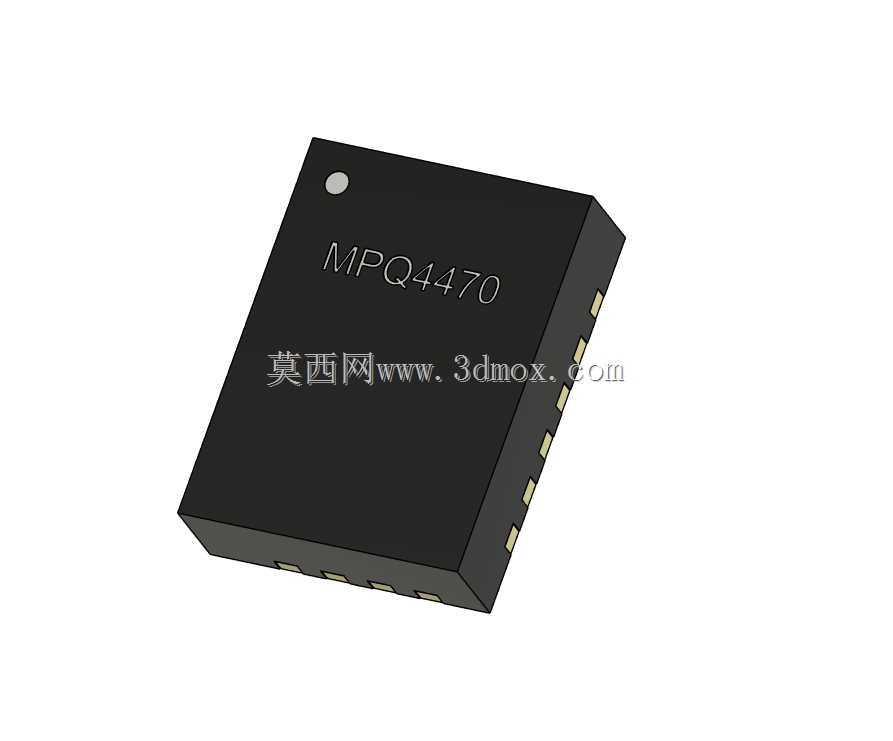

　　该三维模型还原的是一款面向板级电源系统的同步降压转换器封装，适用于工业控制板、通信设备、伺服驱动辅助电源、车载电子模块以及高密度嵌入式设备中的直流母线降压环节。器件本体采用方形表贴封装，顶部为平整的激光标识面，侧面可见多引脚阵列，引脚沿封装两侧规律排布，既承担功率输入、输出与地回路连接，也提供使能、反馈、软启动、频率设置等信号连接。建模时重点保留了封装外轮廓、引脚间距、引脚伸出长度、底部贴装边界以及顶部丝印区域，便于在PCB叠层检查、结构干涉评估和整机装配预览中直接使用。

　　从工程选型角度看，这类器件的核心作用是把较高电压的直流输入稳定转换为后级电路所需的低压供电。同步整流架构以内置MOS管替代外部续流二极管，在较重负载下能够降低导通损耗，提升转换效率；宽输入电压范围使其能够适应24V工业电源、36V电池组或存在浪涌波动的母线环境。5A级连续输出能力可覆盖MCU主板、传感器组、通信模块、散热风扇、小型执行机构等多类负载。快速瞬态响应特性针对负载电流突变场景设计，当后级数字芯片从休眠进入全速工作，或多路外设同时启动时，电源输出电压的跌落与回弹能够控制在较小范围内，减少复位、误触发和采样异常。

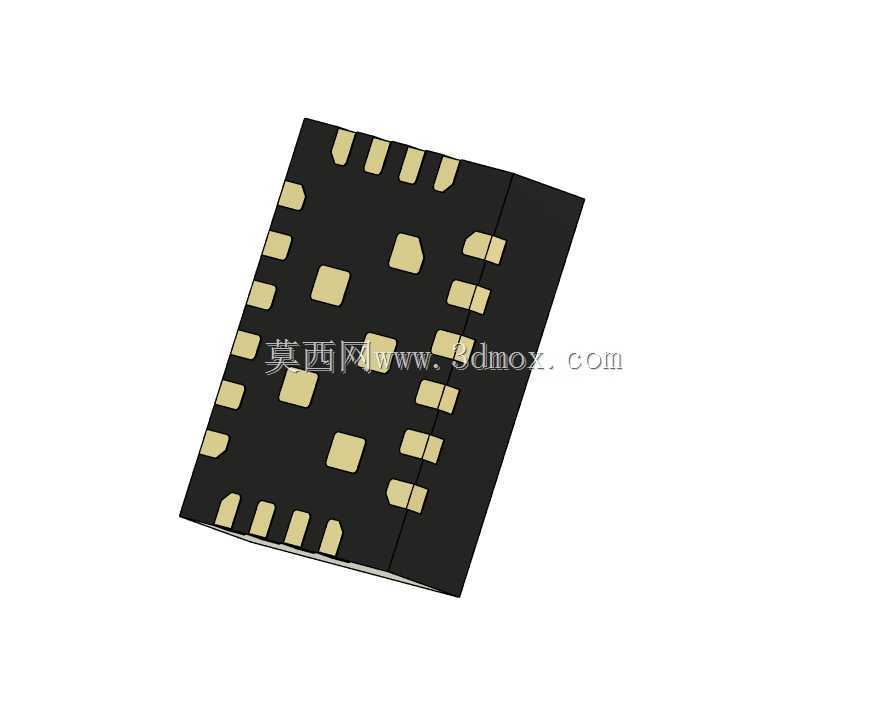

　　结构设计上，模型体现了表贴功率器件常见的紧凑布局思路。封装本体低矮，适合安装在空间受限的控制板卡内；周边引脚宽度与间距兼顾焊接可靠性和自动贴装要求。进行板框设计时，需要在器件四周预留吸嘴取放、焊点检测和返修加热空间，底部裸露焊盘区域应与PCB大面积铜皮配合，用于散热和低阻抗回流。功率回路布置应尽量缩短输入电容、器件引脚与输出电感之间的路径，地铜皮需要完整连续，以降低开关节点振铃和电磁干扰。三维外形可用于核对芯片与上方壳体、散热片、线束、相邻电容电感之间的安全间隙，也能在装配阶段提示最高器件高度和禁布区域。

　　在设备实际用途中，该转换器常位于电源入口之后，先将母线电压降至5V、12V或中间轨，再由LDO或次级DC-DC进一步细分供电。相比分立控制器加外部MOS管的方案，单片集成器件减少了外围驱动、补偿和功率开关的数量，使BOM更简洁，PCB面积更易控制。模型对封装倒角、引脚弯折、端子厚度和顶面标识均有表达，能够帮助结构工程师在概念阶段完成器件占位、散热器匹配、自动化产线吸嘴路径确认以及维修可达性检查，也适合电子设备样机在机械评审阶段进行可视化装配验证。
