六十五毫米D轴配套橡胶行走轮结构

　　这类小直径行走轮常见于桌面移动机器人、教学实验平台、小型AGV样车以及创客套件中，通常作为从动支撑轮与塑料齿轮减速电机配套使用。轮体外侧采用橡胶或类橡胶包覆层，目的不是承担重载，而是在硬质桌面、木板、亚克力板、薄金属板等平整地面上获得足够摩擦，同时降低滚动噪声，减少金属或硬塑轮直接接触地面时产生的打滑和打滑啸叫。

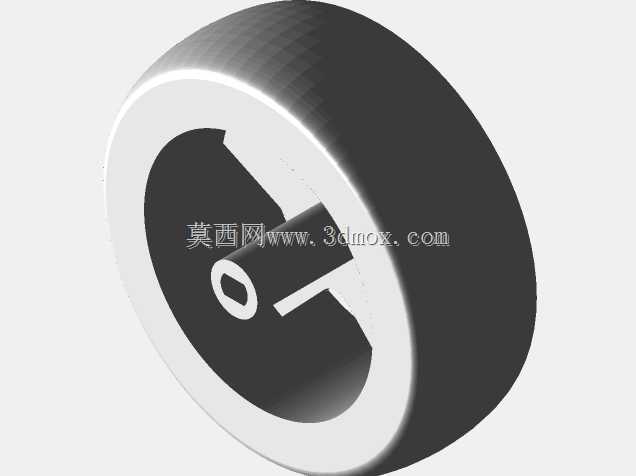

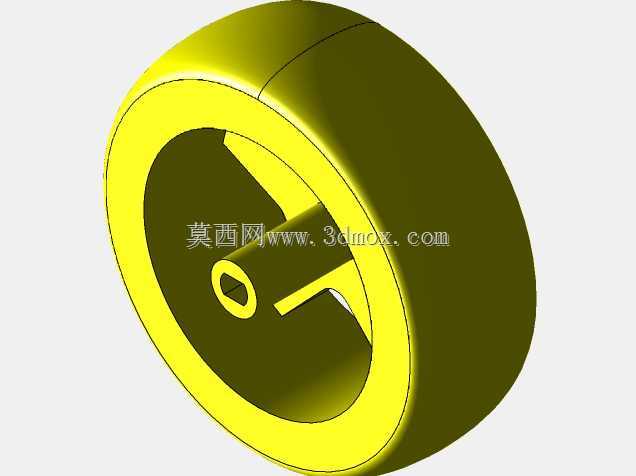

　　从结构上看，轮缘为连续圆环截面，外圈厚度均匀，能够在轻微受压时产生小范围弹性变形。这种变形量虽然有限，但对小型机器人很关键：当地面存在微小起伏、拼接缝或局部污渍时，轮面仍可保持接触，避免因点接触造成驱动力波动。轮毂部分采用辐板式造型，中心设置D形轴孔，轴孔一侧保留平直止动面，装配后可与D形输出轴形成周向约束，防止轮子在启停、换向时相对转轴空转。

　　建模时需要重点控制几个边界。外径按65毫米建立，轮宽方向应与电机轴伸长度、支架侧板间距以及锁紧空间一起校核；中心D孔不能只按圆孔处理，平直边的方向、深度和倒角会直接影响传动可靠性。若轴孔与电机轴配合过松，即使外形尺寸正确，实际运行中也会出现角度滞后；若过盈过大，则塑料轮毂在压入时容易产生内应力，低温或反复冲击后可能开裂。

　　轮毂内侧留出的空腔主要用于减重和避让轴端、螺钉或电机安装座。辐板之间的开口并非单纯装饰，它减少了厚壁塑胶件的材料堆积，有利于注塑成型时收缩均匀，也方便使用者从侧面观察轴孔配合位置。轮体与支架之间应保留侧向间隙，不能让轮面摩擦侧板；同时轴线需与电机输出轴保持同轴，偏斜会使轮缘单侧受压，导致机器人走偏。

　　在整机布置中，这种轮子多用于两轮差速驱动底盘。左右轮同轴安装后，通过电机转速差实现直行、转弯和原地旋转。选型时不能只看外径，还要结合电机额定转速、脉冲当量和底盘控制算法核算行走速度；轮径增大后，相同转速下线速度提高，但定位分辨率会变粗。橡胶外圈的圆跳动、轮毂孔同轴度以及轮宽方向垂直度，都会影响里程计误差。

　　三维设计过程中，可先建立外圆胎面与内轮毂的回转主体，再切割D形轴孔和辐板窗口，最后补充拔模斜度、圆角和安装避让面。对需要3D打印验证的场景，应关注轮面材料摩擦系数与层纹方向；对注塑量产场景，则要保证壁厚过渡平缓，避免轮毂与外圈交接处出现缩痕。整体结构简单，但轴孔防转、轮面抓地、支架间隙和成型工艺，是该零件能否稳定用于机器人底盘的核心。
