工业振动测试平台三维结构设计

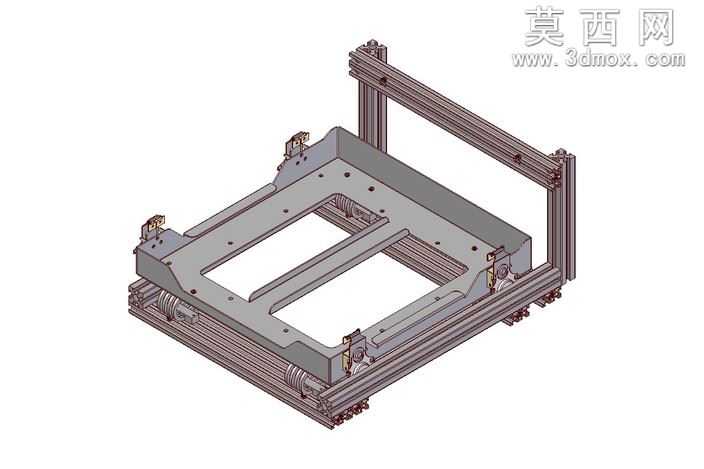

本振动台三维模型采用主流三维机械设计软件完成全参数化建模，整体结构遵循工业振动测试设备的功能逻辑进行布局设计，建模过程中对各零部件的装配公差、配合关系进行了严谨的参数设定，确保虚拟装配状态下无干涉问题，可直接用于后续工程出图、结构仿真或生产加工参考。模型主体采用框架式承载结构，底部设置多组弹性支撑组件，用于实现振动过程中的缓冲与复位功能，支撑部件的排布经过力学合理性校验，可保证台体在受激振动时的受力均匀性，避免局部应力集中导致的结构变形。台面上预留多组标准化安装孔位，可适配不同规格的被测工件装夹需求，孔位的间距、孔径参数均参考通用工业装夹标准设定，具备较强的通用性。侧边设置的立式导向框架采用线性导轨结构，可对台体的振动方向进行精准约束，保证振动轨迹的一致性，导向部件与台体的连接部位设计有加强筋结构，提升连接刚性，避免长期振动工况下出现连接松动。模型渲染阶段对不同材质部件进行了区分赋色，金属结构件采用哑光金属质感材质，弹性支撑部件采用橡胶类材质表现，导向部件采用亮面金属材质，通过材质差异清晰区分各功能模块，便于快速识别结构组成。设计过程中充分考虑了设备的维护便利性，各连接部位均采用标准紧固件连接，易损的弹性支撑部件设计为快拆结构，无需复杂拆解即可完成更换。整体结构在保证结构强度的前提下尽可能优化了自重，通过在台体非承载区域开设减重孔的方式降低整体重量，提升振动响应效率，同时减重孔的形状与位置经过力学仿真验证，不会对台体的整体刚性造成负面影响。
