航模用3.5cc排量小型内燃发动机

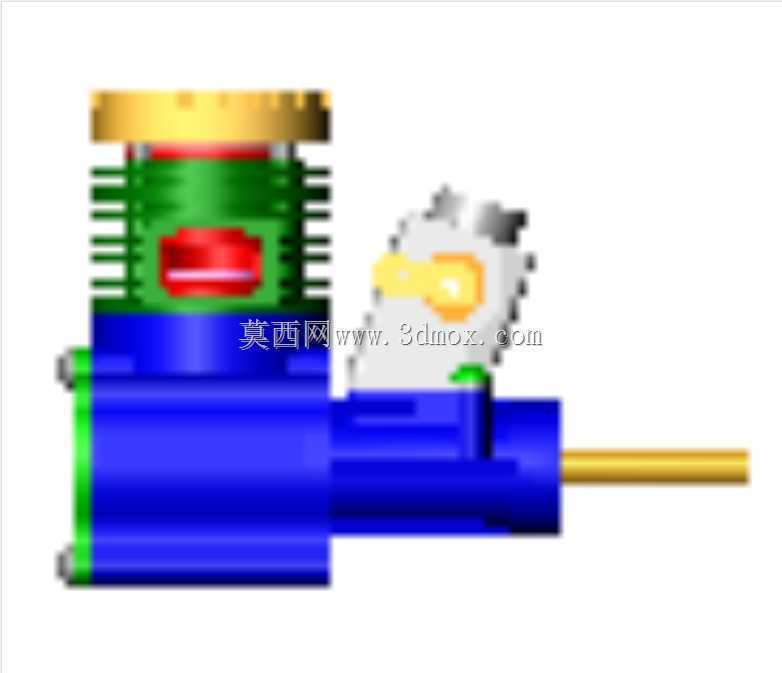

　　这套三维结构完整呈现了适配固定翼飞行模型的3.5立方厘米排量小型内燃发动机，整体采用航模小排量动力经典的侧置排气、前置输出轴布局，所有零部件按照实际装配逻辑完成建模，覆盖气缸散热鳍片、活塞连杆组件、曲轴输出端、化油器安装位、点火/热火头安装接口等全部核心结构，可直接用于航模动力选型参考、小型内燃机结构教学、装配干涉校验以及非标改装设计。

　　从实际应用场景来看，这类小排量两冲程内燃机主要服务于轻量级固定翼航模、小型竞速模型飞机、线操纵航模以及部分小型船模动力平台，相比同功率级别的电机动力，它不需要搭配大容量动力电池，依靠燃油即可持续输出动力，在长航时飞行、特技动作飞行场景下，动力响应特性更贴近真实载人航空发动机的输出质感，也是航模爱好者调校动力、理解内燃机构造的经典载体。建模过程中首先确定曲轴的轴心高度作为整机安装基准，前置伸出的金色输出轴为动力输出端，轴径、伸出长度都匹配航模常用的螺旋桨安装座尺寸，轴端预留了锁紧螺纹与定位平面，保证螺旋桨装夹后不会出现径向打滑；曲轴箱主体作为整机的承载基体，采用一体化的腔体造型，内部预留曲轴回转空间、连杆摆动行程空间，腔体壁厚按照小型压铸铝件的工艺要求设置，既保证曲轴箱在高频往复工作下的结构刚性，也避免不必要的壁厚增加整机自重。

　　气缸部分布置在曲轴箱上方，外层密集的环形散热鳍片是风冷散热的核心结构，鳍片的间距、伸出高度都经过匹配：小排量发动机工作时气缸头温度上升极快，密集的环形鳍片可以在飞行迎面气流冲刷下快速带走燃烧热量，不需要额外加装水冷管路与散热水箱，完全适配航模轻量化、少附件的设计要求。气缸顶部的金色缸头位置预留了热火头的安装螺纹孔，侧方红色的窗口对应排气口位置，侧置的银灰色部件为化油器安装座，化油器接口的朝向、安装孔位都按照常规航模化油器的通用尺寸建模，油路、气路的对接位置预留了足够的装配空间，不会和机身安装架、油箱管路出现干涉。

　　安装边界层面，整机的轴向长度从曲轴输出轴端面到曲轴箱后端盖控制在适配轻量级航模机头舱的尺寸范围内，径向最大轮廓为气缸散热鳍片的外圆直径，机身安装时可以通过曲轴箱下方的安装耳片用螺丝固定在航模防火板上，安装孔的跨距、孔位高度都符合主流3.5cc级航模发动机的通用安装标准，不需要对机身防火板做大量非标修改即可完成装夹。设计思路上优先兼顾了轻量化与结构可靠性：所有外部凸起的管路、化油器部件都没有超出曲轴箱与气缸的最大轮廓过多，避免航模着陆磕碰时直接损坏精密部件；散热鳍片采用等壁厚设计，既方便压铸成型，也保证鳍片根部不会出现应力集中；曲轴输出轴采用阶梯轴造型，不同轴段分别对应油封位、轴承位、螺旋桨定位面、锁紧螺纹位，各轴段的同轴度在建模时按装配基准约束，保证高速回转时的动平衡余量。

　　结构细节上，曲轴箱侧方预留了扫气通道的内部腔体，和气缸上的扫气口完全对齐，两冲程工作循环下的混合气可以通过曲轴箱预压后送入气缸燃烧；连杆大头套在曲轴曲柄销上，小头连接活塞销，活塞的行程和气缸内径匹配3.5cc的总排量，活塞环槽位置也做了对应建模，还原真实发动机的配合关系。整机没有多余的冗余结构，所有外表面的造型都服务于散热、装配、减重三个核心目标，既可以作为航模动力改装的结构参考，也可以用于小型内燃机原理演示的三维展示，拆解后还能单独输出每个零件的加工参考轮廓，适配小批量定制加工的前期校验需求。
