大扭矩金属齿轮数字舵机结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:811922
  • 大扭矩金属齿轮数字舵机结构设计
  • 大扭矩金属齿轮数字舵机结构设计
  • 大扭矩金属齿轮数字舵机结构设计
  • 大扭矩金属齿轮数字舵机结构设计

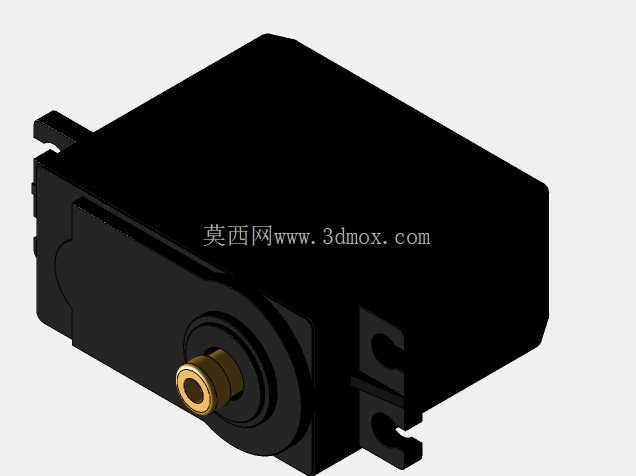

  这款大扭矩舵机常出现在小型机器人关节、遥控车转向机构、航模舵面驱动以及教学实验平台里,属于把PWM控制信号转换成指定角度输出的末端执行件。整机外壳采用黑色硬质塑壳包裹,顶部输出轴为铜质衬套结构,轴端预留标准舵盘安装孔位,两侧伸出带孔安装耳,方便用自攻螺丝或M2/M3紧固件直接固定在机架上。

  从结构布局看,内部直流电机通过减速齿轮组把高转速低扭矩输入转化为低转速大扭矩输出,末端电位器与输出轴联动,实时反馈转角位置,控制板据此闭环修正,保证角度定位精度。外壳侧面预留走线槽,三芯信号线按信号、电源、地顺序排布,接线时需注意供电电压范围,避免堵转电流过大拉低主控电压。

  选型时首先要核对安装边界:机身主体为长方体轮廓,两侧安装耳中心距、耳板孔径、输出轴轴心到安装底面高度都属于关键干涉检查项,在装配体里排布时,要给舵盘转动留出足够扫掠空间,不能让连杆、机架壁在0至180度行程内发生磕碰。输出轴配合的舵盘有单臂、双臂、圆盘等多种形式,连杆铰接孔位决定力臂长度,直接影响实际输出推力与转动速度,设计连杆机构时需按扭矩公式反推合适力臂,避免长时间堵转烧蚀电机。

  实际产线调试中,这类舵机多用于轻载往复摆动场景,比如小型机械臂的腰部回转、夹具开合、摄像头云台俯仰,不适合连续旋转工况。建模时需还原外壳分型线、安装耳倒角、轴端卡簧槽这些细节,外壳内壁的加强筋、电机固定柱、电路板限位卡扣也要如实复刻,方便后续做外壳改制或3D打印替换件时直接参考。齿轮组部分要体现金属齿与塑料齿的层级配合,铜套与输出轴的同轴度公差会直接影响转动阻尼,装配时铜套压入外壳后需保证无偏斜,否则会出现转动卡滞、回中偏差变大的问题。

  在自动化小设备里布置该舵机,还要考虑发热与散热空间,连续往复动作时外壳会有明显温升,周边不要紧贴热敏元件;走线时信号线远离动力线,减少脉冲干扰导致的角度抖动。整机重量较轻,在移动机器人上搭载不会带来过多负载,安装耳的橡胶减振垫可以抵消部分齿轮啮合振动,提升末端定位稳定性。
