Arduino电机驱动扩展板结构设计

　　这块扩展板的核心定位是叠装在Arduino主控板上方，把主控引脚引出的弱电信号直接转换为可驱动多路直流电机、舵机与步进负载的功率通道，常见于教学实验台、小型移动机器人底盘、机械臂关节调试台以及自动化专业课程的实训工位。现场使用时，学生或调试工程师不需要在面包板上反复搭接三极管、续流二极管与接线端子，整块板通过两侧排针与Uno类主控对位插合，即可把电机供电、信号走线和外接端子一次性连通，大幅减少散线搭接带来的虚焊与短路风险。

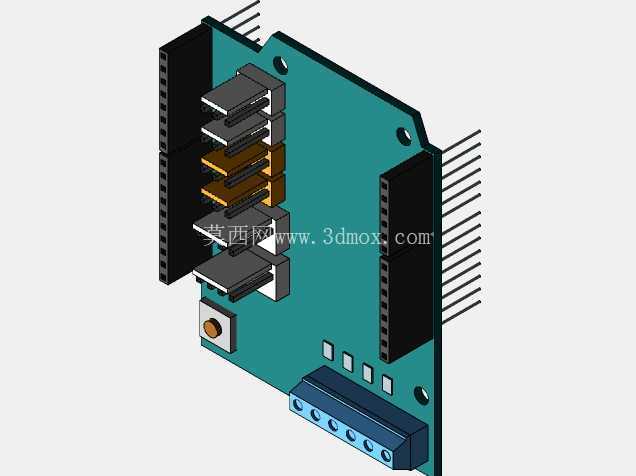

　　从结构布局看，PCB沿用Arduino标准叠板轮廓，板边预留安装孔，四角孔位与主控板安装边界对齐，叠装后总高度受限于板上最高的接线端子与驱动模块。板面一侧保留长排针，用于复用主控未被占用的IO引脚；另一侧布置蓝色螺丝端子，作为电机电源与电机相线的外部接线界面，端子开口方向朝外，方便在机箱内走线并压接多股软线。板载多组驱动模块沿板中区域分层排布，模块之间留出散热间隙，避免连续带载时热量集中；电容、复位按键与状态指示元件靠近板边，调试时手指可直接操作，视线也能快速确认供电状态。

　　设计思路上，扩展板优先保证引脚映射清晰和功率回路短直。电机大电流路径从电源端子进入驱动芯片，再短距离到达电机输出端，信号走线则依托排针与主控IO对应，减少跨线干扰。舵机接口以排针形式集中布置，适合插接标准三针舵机线；直流电机通道按端子分组，便于左右轮、传送带或小泵类负载分别接线。安装边界方面，板体外廓不能超出主控板投影过多，否则会干涉机器人底盘立柱或亚克力支架；顶部元件高度也要纳入整机堆叠校核，尤其是驱动模块、端子和排针三处最高特征，决定了上一层传感器板或外壳盖板的净空。

　　在三维结构建模时，需要重点还原PCB板厚、排针间距、端子实体、驱动模块外形以及安装孔位置，而不是只画一块简化平板。排针与主控插座的配合深度要体现出来，端子压线区和螺丝孔要保留可装配空间，板边缺口与定位孔则用于机箱固定。对于做小型AGV、机械臂或教学设备的工程师来说，这种数字样机可以直接检查叠板干涉、线束弯曲半径、外壳避让以及维修插拔顺序，也能在加工定制支架前确认螺丝柱高度，避免实物装配后出现端子顶壳、排针对不准或电机线无法插拔的问题。
