比例旋转阻尼器流体力学结构设计

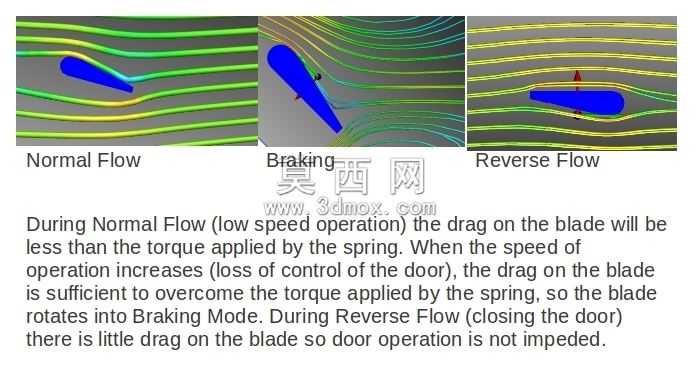

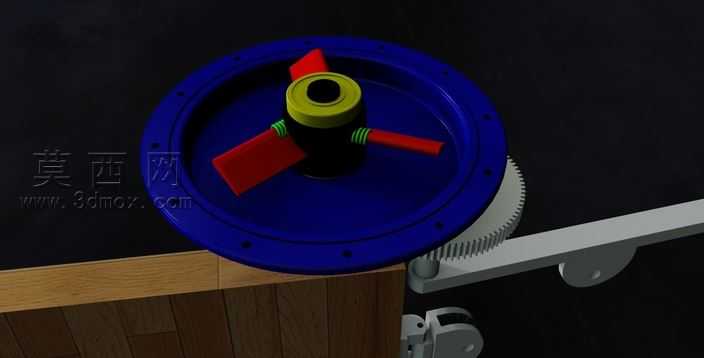

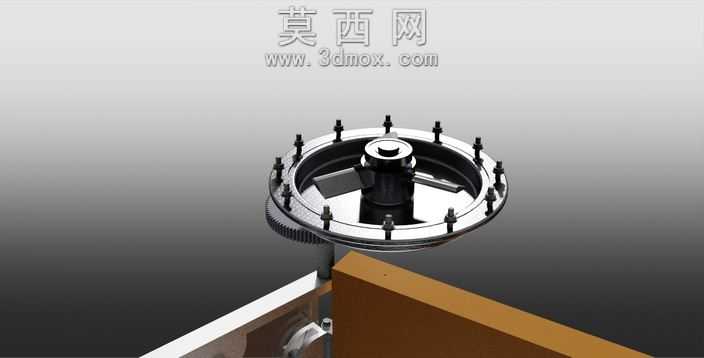

本作品为比例旋转阻尼器的三维参数化建模设计，整体围绕流体阻力与弹簧扭矩的动态平衡逻辑完成结构搭建，建模阶段先完成核心叶片、铰接转轴、扭转弹簧、密封腔体的基础特征绘制，对叶片的曲面弧度做了多轮参数调整，确保不同流速下叶片受力角度符合流体力学计算结果。渲染阶段采用流线可视化材质表现，通过黄绿渐变的流线纹理直观呈现正常流通、制动、反向流通三种工况下的流体走向，蓝色实体叶片与半透明流体区域形成清晰视觉区分，同时搭配工况标注文字，让不同工作状态的结构变化一目了然。结构设计上，叶片采用单端铰接的安装方式，铰接轴位置偏离叶片中心，让流体作用在叶片不同区域时能产生差异化扭矩，扭转弹簧预置的扭矩参数经过反复校核，匹配低速运行时的阻力阈值：当流体处于正常低速流通状态时，流体对叶片的拖拽阻力小于弹簧预置扭矩，叶片保持初始小开度状态，不会触发制动效果；当流体流速升高，对应门体失控快速运动的工况时，流体对叶片的拖拽力持续增大，直到克服弹簧扭矩带动叶片绕铰接轴旋转，逐步遮挡流通通道进入制动模式，通过增大流通阻力实现减速效果；当流体处于反向流通状态，对应门体关闭的工况时，流体流向改变后对叶片的作用力方向发生变化，仅会产生极小的拖拽阻力，不会带动叶片转动遮挡通道，保证反向操作时无额外阻力阻碍动作。设计过程中还对阻尼响应的一致性做了优化，将铰接轴设置在叶片非中心位置，让阻尼效果在双向流通场景下呈现差异化特性，同时兼顾了惯性缓冲与阻尼减速的双重需求，整体结构可适配天花、管线等多种安装场景，建模时预留了标准安装接口，可直接对接不同规格的配套连接件。
