预付费住宅电表功能模块三维设计

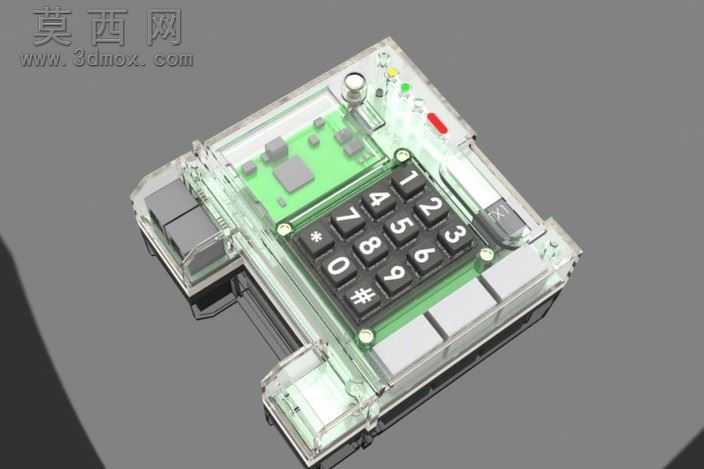

本作品为预付费住宅电表的住家功能模块三维设计，建模阶段采用参数化设计思路，对模块的各组成部分进行1:1比例还原，首先搭建内部核心电路板的基础轮廓，精准排布板载芯片、电容、电阻等电子元器件的位置与尺寸，确保各元件的装配间隙符合电气设计规范，避免出现干涉问题。随后对前置按键模组进行精细化建模，还原12位按键的矩阵排布结构，每个按键的键帽弧度、按压行程对应的结构间隙都做了写实处理，按键下方的导电胶层、支撑骨架也逐一建模还原，保证按键操作的结构逻辑真实可信。模块的外壳采用半透明材质渲染，通过调整材质的透明度、折射率与粗糙度参数，模拟出工程塑料透明外壳的质感，既能清晰展示内部电路板与按键模组的装配关系，也能还原外壳上预留的指示灯开孔、侧边接线端口的结构细节，侧边的接线端子做了金属材质渲染，调整金属的反光度与粗糙度，还原铜质接线端的金属质感。板载的功能指示灯分别做了红、绿、黄不同的自发光材质设置，还原电表模块不同工作状态下的指示灯显示效果。整体结构设计上，将电路板、按键模组、外壳、接线端口做了分层装配设计，各部件之间的卡扣结构、固定螺柱都做了精准建模，还原实际产品的装配逻辑，既保证模块整体结构的紧凑性，也兼顾内部元件的散热空间预留，外壳边缘做了圆角过渡处理，符合民用电气产品的安全设计要求。渲染阶段采用柔和的环境光搭配定向补光，既突出半透明外壳的通透质感，也清晰展现内部元件的排布层次，让整个模块的结构细节、材质表现都得到充分呈现，完整还原预付费电表住家模块的真实产品形态与结构特征。
