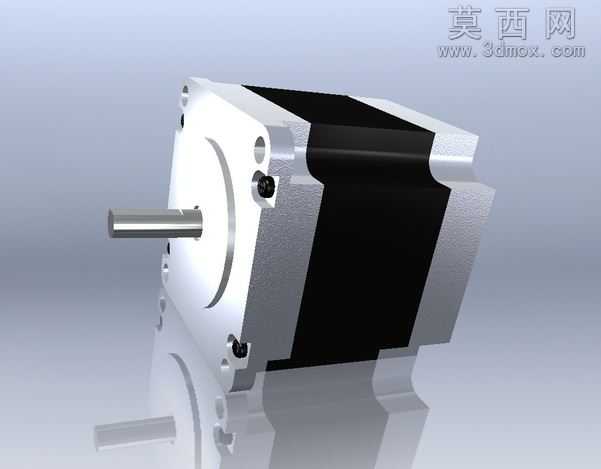

两相NEMA23规格1.3Nm步进电机三维建模作品

本作品为两相NEMA23规格1.3Nm步进电机的三维数字模型，建模过程严格遵循该型号步进电机的实际工业尺寸标准，在三维建模软件中完成全参数化结构搭建。建模阶段首先梳理步进电机的核心组成逻辑，将整体结构拆分为前端盖、定子绕组封装壳体、后端盖、输出轴、固定螺丝、定位安装孔等独立模块逐一构建：前端盖部分精准还原了圆形止口定位结构、四个呈方形分布的安装沉孔、输出轴的伸出段与轴肩定位结构，对轴端的平面铣削特征做了精细刻画，保证安装联轴器时的定位特征完整呈现；中部壳体部分还原了定子封装的方形切角外观，表面的散热筋纹理、壳体拼接的定位凸台结构都按照实物比例还原，黑色的绕组封装区域与银色金属端盖的分界处做了精准的曲面衔接，避免出现建模破面与曲面畸变；后端盖部分还原了出线端的预留结构、端盖固定螺丝的沉头孔位，每一颗固定螺丝都做了外六角头与螺纹段的细节建模，还原螺丝与孔位的装配间隙，符合实际装配逻辑。材质与渲染阶段，针对不同部件匹配对应的物理材质：金属端盖部分采用磨砂铝合金材质，调整金属度与粗糙度参数还原工业铝件的哑光金属质感，输出轴采用光亮镀铬钢材材质，突出金属表面的高光反射特性，中部绕组封装区域采用黑色哑光工程塑料材质，调整粗糙度参数还原塑封部件的漫反射质感，固定螺丝采用发黑处理的钢材材质，与端盖材质形成明确的视觉区分。渲染场景搭建了浅灰色渐变背景，添加柔和的环境反射光与主辅光源，在模型下方添加了倒影平面，模拟工业产品展示的专业影棚效果，通过光影层次突出电机的结构立体感与不同部件的材质差异。设计过程中重点考量了模型的装配合理性，所有部件的配合间隙、孔位同轴度都按照实际机械加工公差做了对应设置，既保证外观还原度，也让模型可用于后续的装配模拟、运动仿真等工程场景，完整呈现了该款步进电机的外观特征与结构细节，可用于自动化设备选型展示、机械结构教学演示、设备装配方案验证等多个场景。
