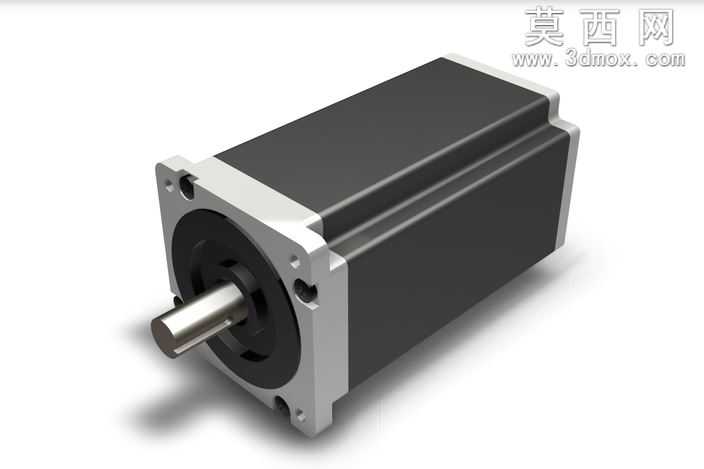

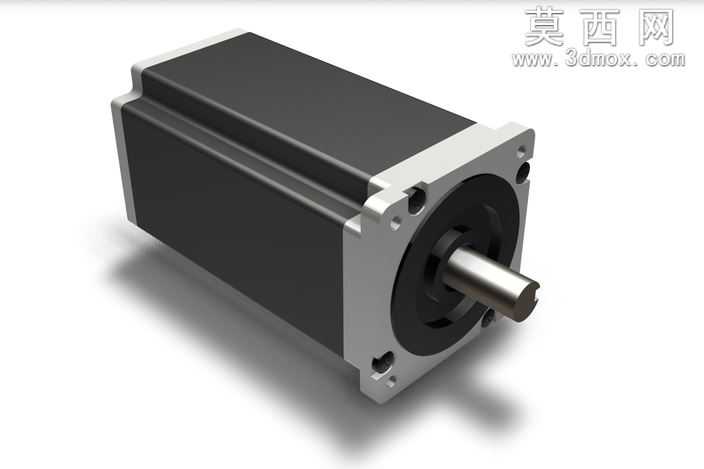

NEMA34规格步进电机三维结构模型

本模型为NEMA34规格步进电机的三维数字化建模成果，建模过程严格遵循该规格步进电机的通用工业尺寸标准，完整还原了产品的真实外观与核心结构特征。建模阶段首先基于步进电机的实际测绘尺寸搭建基准坐标系，优先完成前端安装法兰的结构绘制，精准还原法兰面上的安装定位孔、中心轴伸通孔的位置与尺寸公差，确保安装接口符合NEMA34标准的安装规范，可直接用于配套设备的装配干涉校验。主体机壳部分采用拉伸与倒角结合的建模方式，还原方形机壳的棱边倒角工艺特征，机壳表面做哑光质感的材质处理，匹配工业级步进电机的黑色阳极氧化外壳的视觉效果，同时预留了机壳侧面的接线盒安装位结构，还原实际产品的走线布局空间。前端输出轴部分单独建模，还原轴伸端的平键槽结构、轴径的阶梯过渡特征，金属轴部分采用抛光钢材材质，添加细微的表面粗糙度纹理，还原金属加工件的真实质感，前端盖与机壳的连接止口结构也做了精细化还原，清晰呈现端盖与机壳的装配贴合关系。后端盖部分还原了与机壳的定位凸台结构，整体装配关系完全按照实际产品的组装逻辑搭建，各零部件之间的配合间隙符合实际生产的装配公差要求。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配辅助补光弱化模型底部的硬阴影，添加柔和的环境反射效果，让机壳的哑光质感与金属轴的高光质感形成清晰区分，既突出模型的结构轮廓，也还原了工业产品的专业视觉效果。该模型可用于自动化设备的整机装配仿真、传动系统的布局校验、产品宣传展示素材制作等场景，建模过程中对安装接口、外部轮廓的精准还原，能够有效支撑设计阶段的尺寸匹配工作，减少实际选型装配中的干涉问题。
