四引脚方形底座通用轻触按键结构

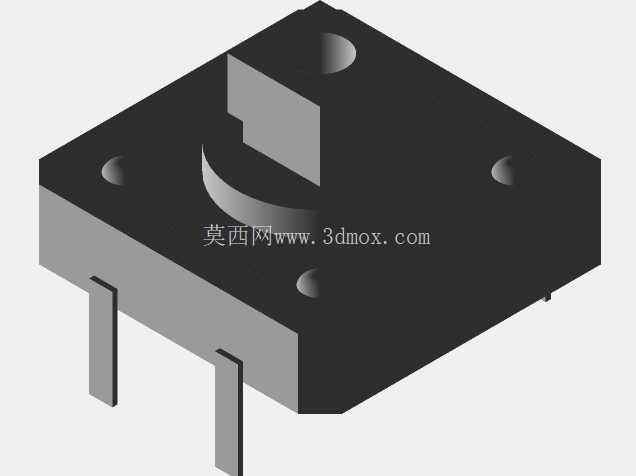

　　这类四引脚方形底座按键，是消费电子、小型工控面板领域用量极大的基础操作元件，日常接触的手持检测设备面板、小型控制盒操作区、DIY电子制作套件里都能见到它的身影，核心作用是实现电路的瞬时通断触发，给主控单元传递人工操作的开关量信号。从结构设计来看，方形底座采用对称式引脚布局，四个直插引脚分别从底座两侧平行伸出，两两对应连通内部静触点，这种设计一方面能在波峰焊工序里提升焊点的机械强度，避免单组引脚受外力拉扯出现脱焊，另一方面对称排布也能抵消插件时的对位偏差，降低产线插件工位的操作难度。

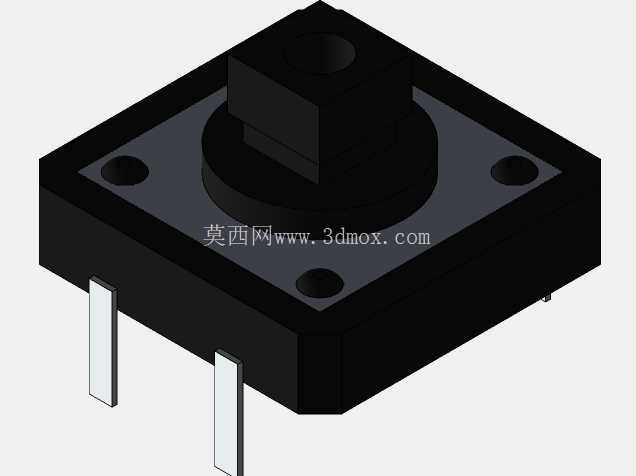

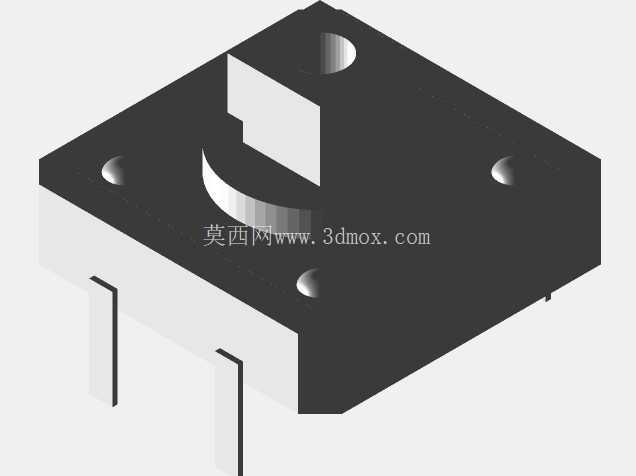

　　底座上预留的四个沉头安装孔，是为螺丝锁附固定准备的，在需要高可靠性的场景下，比如经常被按压的设备复位键位置，仅靠引脚焊接固定长期受按压冲击力容易出现焊盘脱落，通过这四个孔用微型螺丝将按键底座锁在PCB预留的固定柱上，就能把按压产生的冲击力分散到壳体结构上，大幅提升按键的使用寿命。按键的操作凸台采用阶梯式圆柱叠加方形定位段的设计，上方的圆柱段是直接承接按压力的部位，表面做了微倒角处理，避免按压时边缘割手，下方的方形段则和底座内部的导向槽配合，限制按键的周向转动，保证每次按压时内部动触点都能精准对准静触点，不会出现偏位导致的接触不良。

　　设计时的安装边界需要重点关注，引脚伸出底座的长度要匹配对应PCB的厚度，过短会导致波峰焊时焊锡无法充分包裹引脚形成可靠焊点，过长则会在PCB背面突出过多，占用背面元件的安装空间，甚至顶到设备外壳。底座的整体厚度要和面板的开孔深度匹配，保证按键凸台伸出面板的高度在1.2-1.8mm区间，这个高度区间既不会因为突出过多容易被误碰，也不会因为突出过短导致按压时手指找不到施力点。

　　内部的弹性复位结构采用一体化的弹性接触桥设计，没有额外的分体弹簧，减少了装配零件数量，也避免了弹簧错位卡滞的故障，按压行程控制在0.3-0.5mm，触发压力在100-150g区间，兼顾了按压的清晰手感和长时间操作的舒适度，不会因为压力过大导致手指疲劳，也不会因为压力过小容易被误触发。在实际选型应用中，这类按键常被用作设备的功能设置键、复位触发键、模式切换键，因为直插式结构的耐温性能可以适配常规波峰焊的温度曲线，不需要额外做特殊的炉温设置，适合大批量产线装配，对称的引脚定义也让PCB布线时可以灵活调整走线方向，不用刻意避让引脚位置，能提升PCB的空间利用率。
