多孔异形手动夹持扳手结构

　　该扳手结构面向检修工位、装配线旁工具配置以及阀门管路维护场景，主要用于狭窄空间内对紧固件、阀杆配套件或小型连接件进行手动旋拧与夹持。整体采用长条形扁平本体，两端形成功能工作区，中间通过连续过渡的板身传递手部力矩，避免传统短柄扳手在深位管路旁操作时干涉管夹、仪表接头或邻近阀体。

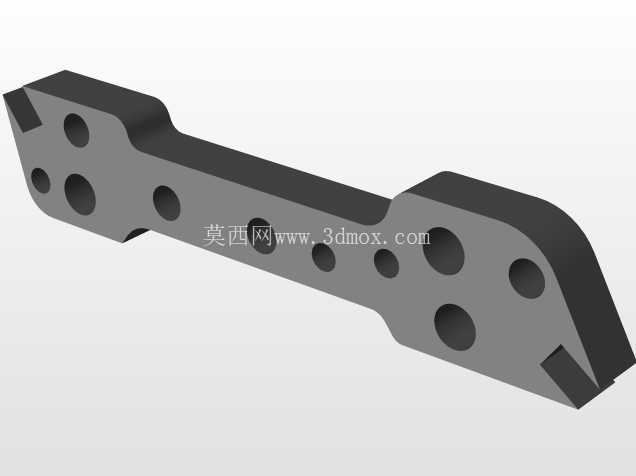

　　从结构布局看，本体上分布多处圆形通孔，孔位并非单一装饰：大孔可用于穿过杆件、避让螺栓端部或作为快速悬挂定位点，小孔则承担减重、排屑以及加工过程中装夹找正的作用。两端头部做加厚与折线轮廓处理，使受力最大的卡口区域具备更高截面模量，扳拧时应力不会集中在薄板边缘；端部斜向开口能够卡入对应规格的紧固件侧面，在有限转角内完成预紧或松脱。

　　建模时需要重点控制头部开口宽度、孔边到外轮廓的最小壁厚以及长柄的弯曲过渡半径。若孔边距过小，热处理或高频使用时容易在孔周产生裂纹；若过渡圆角不足，扭矩从头部向柄部传递时会在折线处形成明显应力峰值。板身厚度应与目标紧固件规格匹配，过薄会导致卡口弹性张开，过厚则会增加重量并降低在密集管路间的插入适应性。

　　外形边界方面，该件属于平面拉伸为主、局部倒角加厚的五金工具，长度方向决定力臂大小，宽度方向受设备检修间隙约束。安装与使用时不需要额外基座，操作人员握持中段或尾端即可施力；悬挂孔可配合工具板、挂钩或工位滑车进行定置管理。端部工作轮廓应保持较高硬度与耐磨性能，柄部则可适度保留韧性，使扳手在承受冲击载荷时不易脆断。

　　三维结构表达中，应先建立对称基准与中心线，再按孔位功能区分定位孔、减重孔和卡口轮廓。拉伸成型后对头部承力面添加倒角或圆角，既能去除锐边，也能反映实际钣金或机加工件的边缘状态。对于需要投入加工的场景，还可在该模型基础上补充材料厚度、热处理区域和表面处理要求，进一步校核卡口接触应力与长柄挠度，确保手动操作时力量传递直接、定位稳定，并在阀门、仪表、管路装配等多类维护环境中保持可靠的夹持与旋拧能力。
