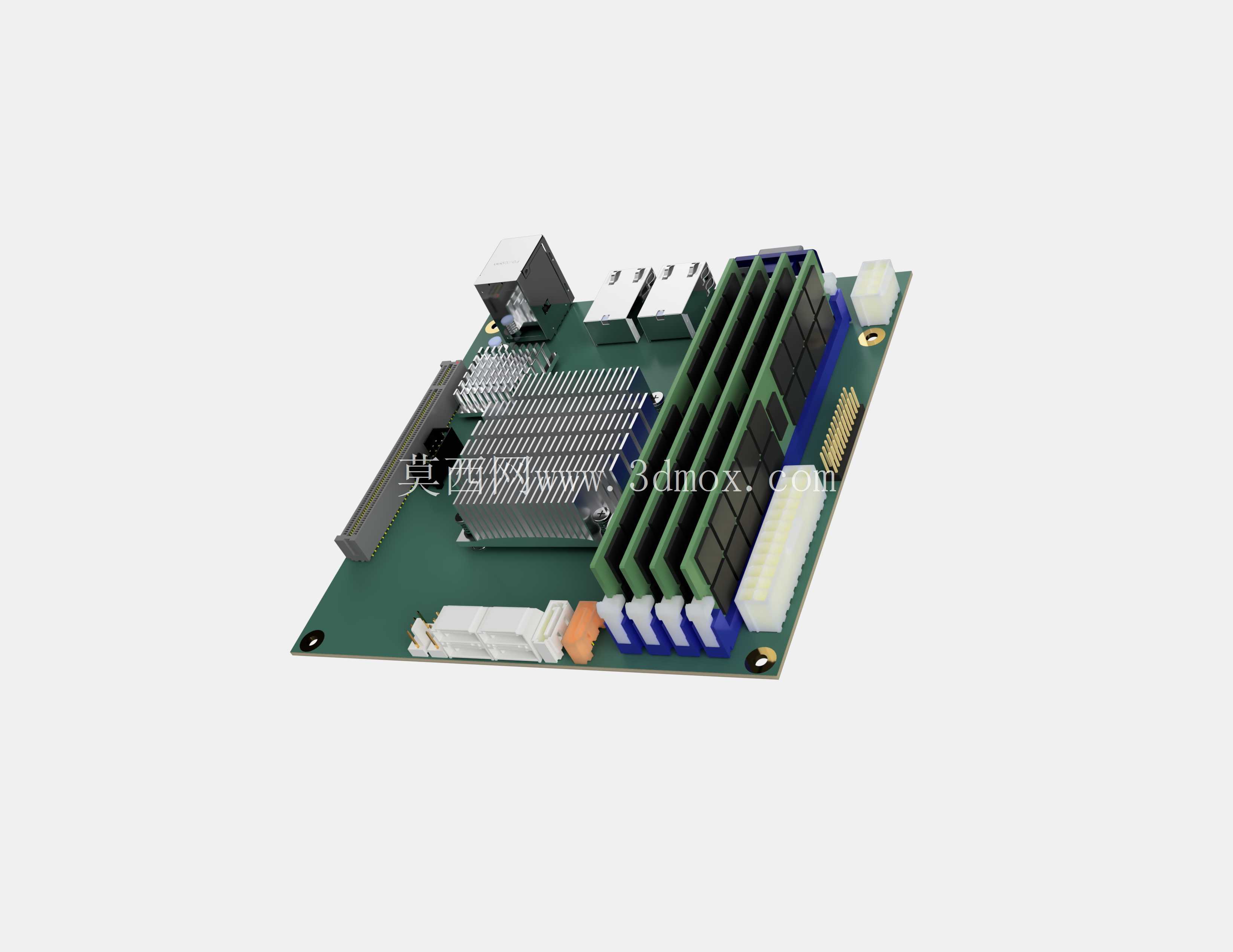

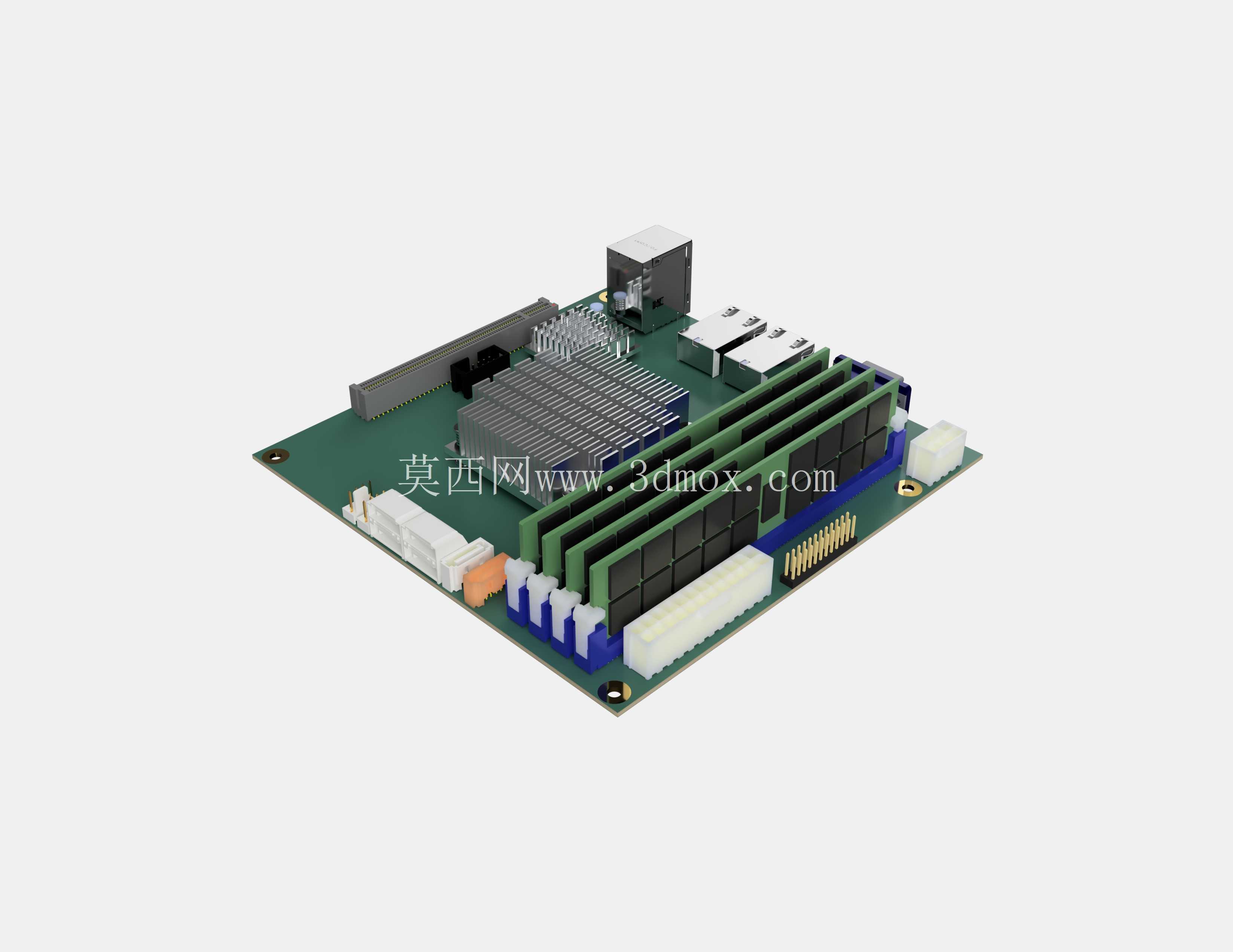

技嘉ITX主板NAS机箱适配三维结构

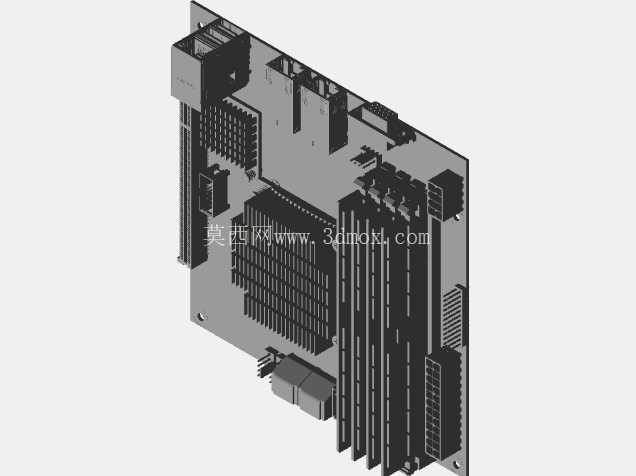

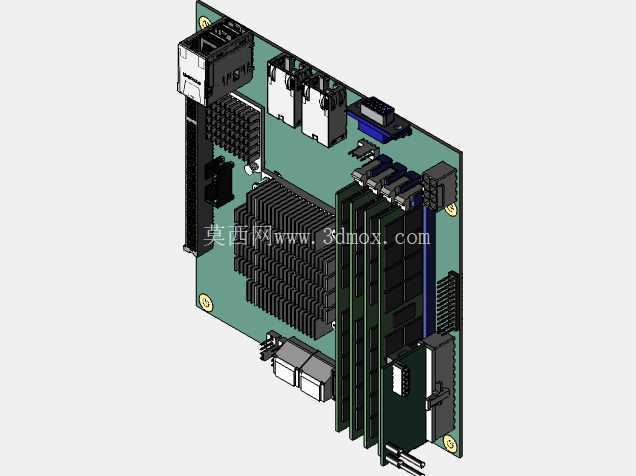

　　这块紧凑型主板的三维结构，主要服务于小型网络存储主机、低功耗家庭服务器以及迷你工控整机的机箱开发。实际项目里，主板并不是孤立的电子件，它决定了机箱内部的板卡避让、风道走向、硬盘布置和接口开孔。建模时先把PCB本体作为基准面，再沿板边梳理所有突出元件的高度与投影范围，避免机箱侧板、硬盘架或电源模块在装配时发生干涉。

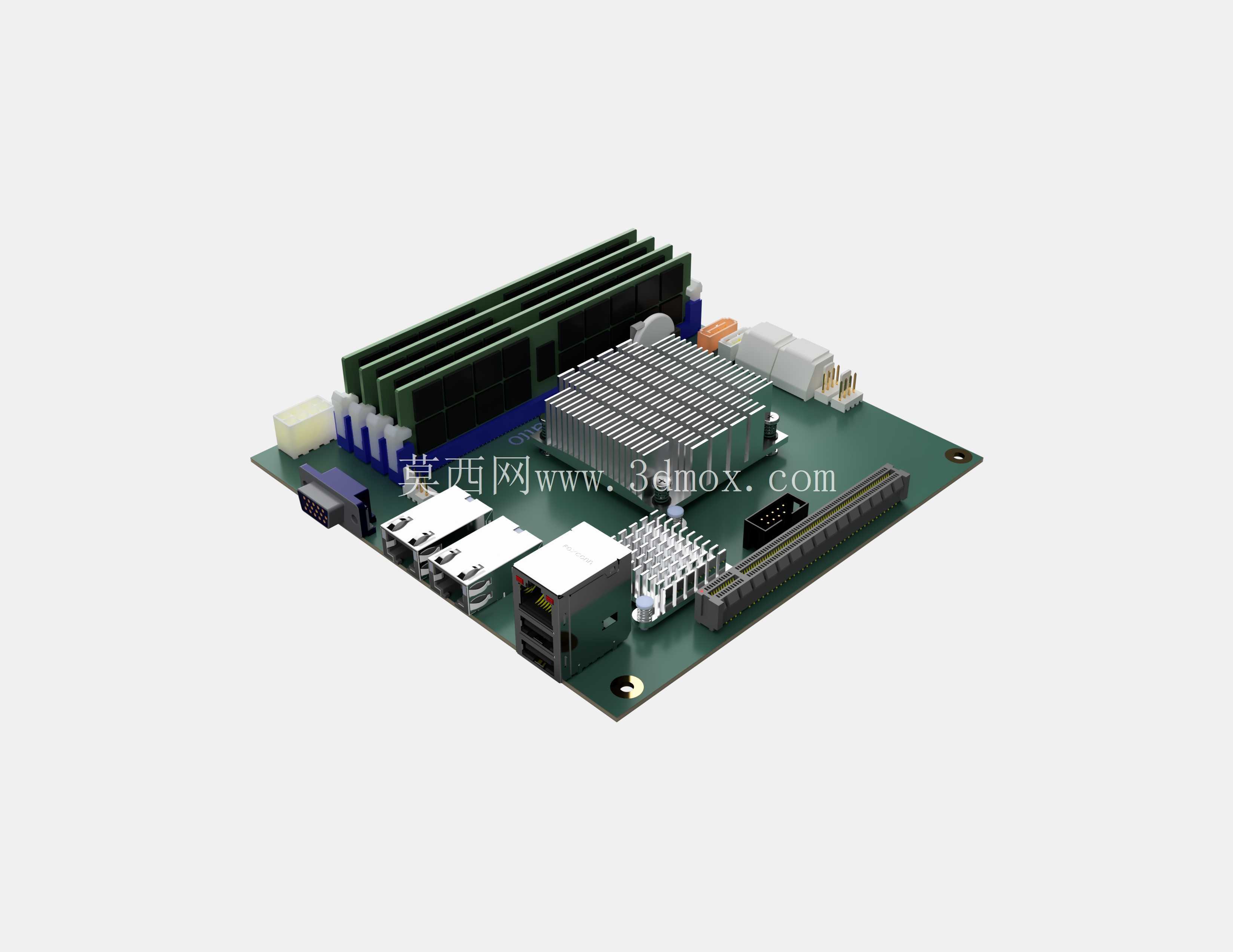

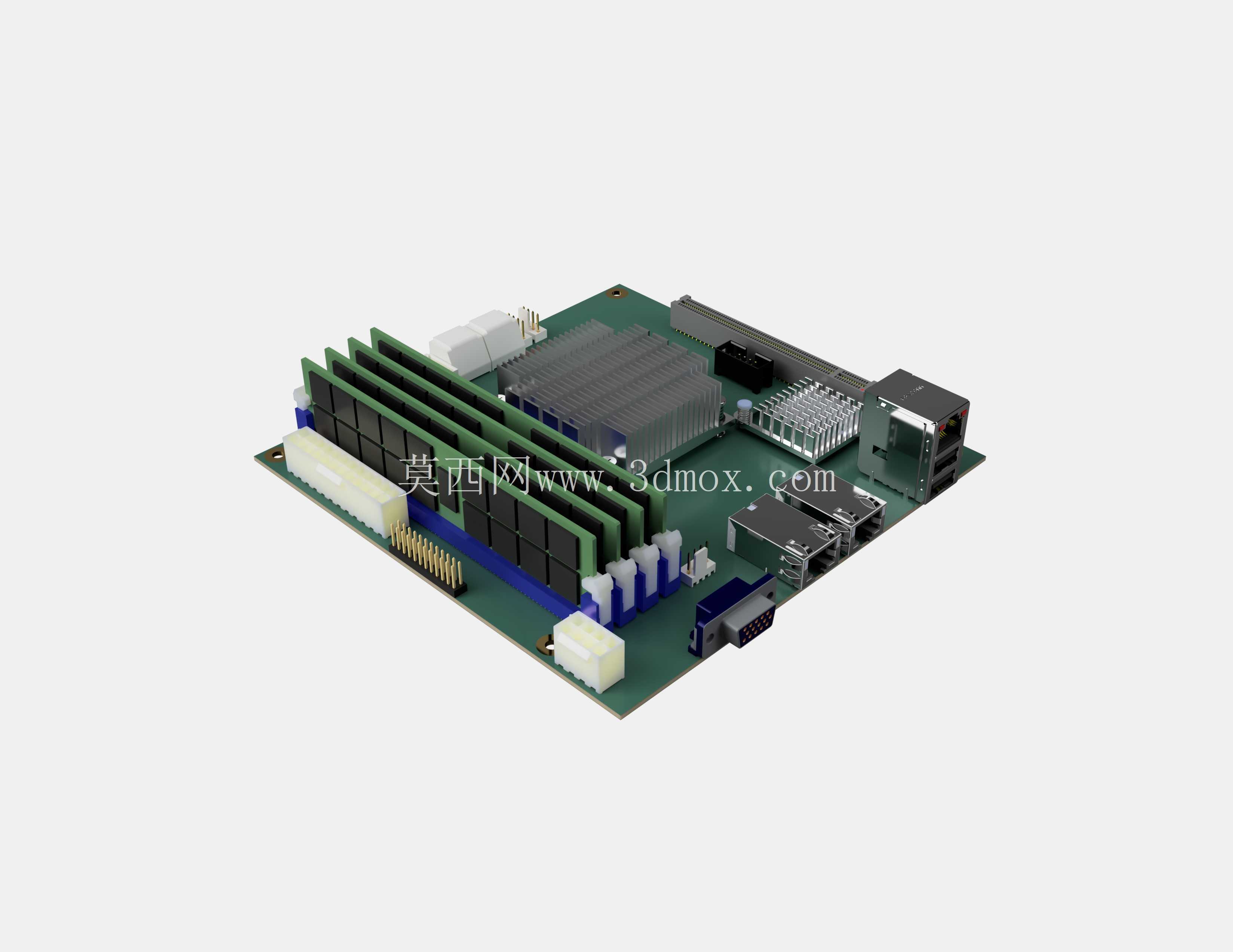

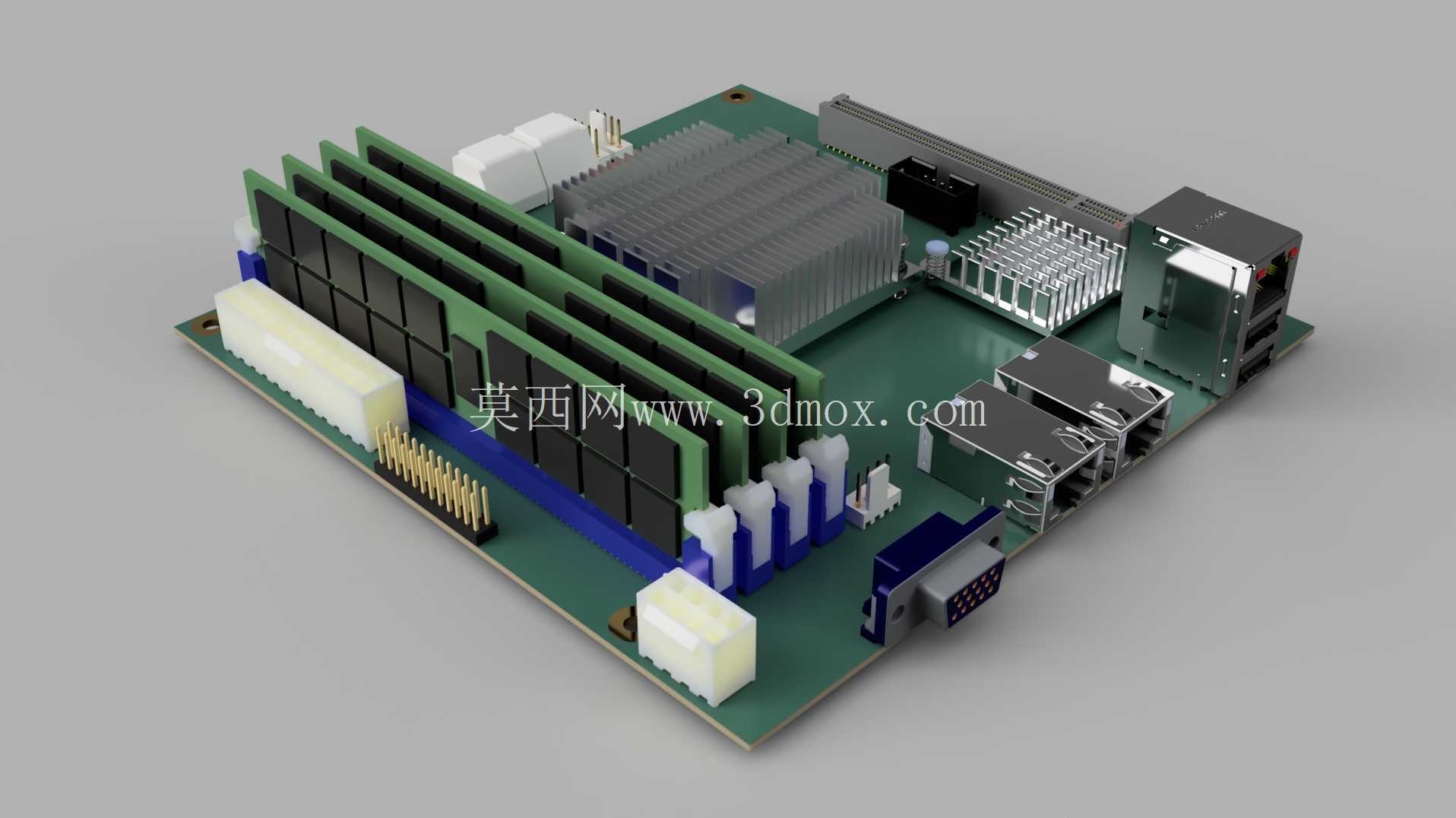

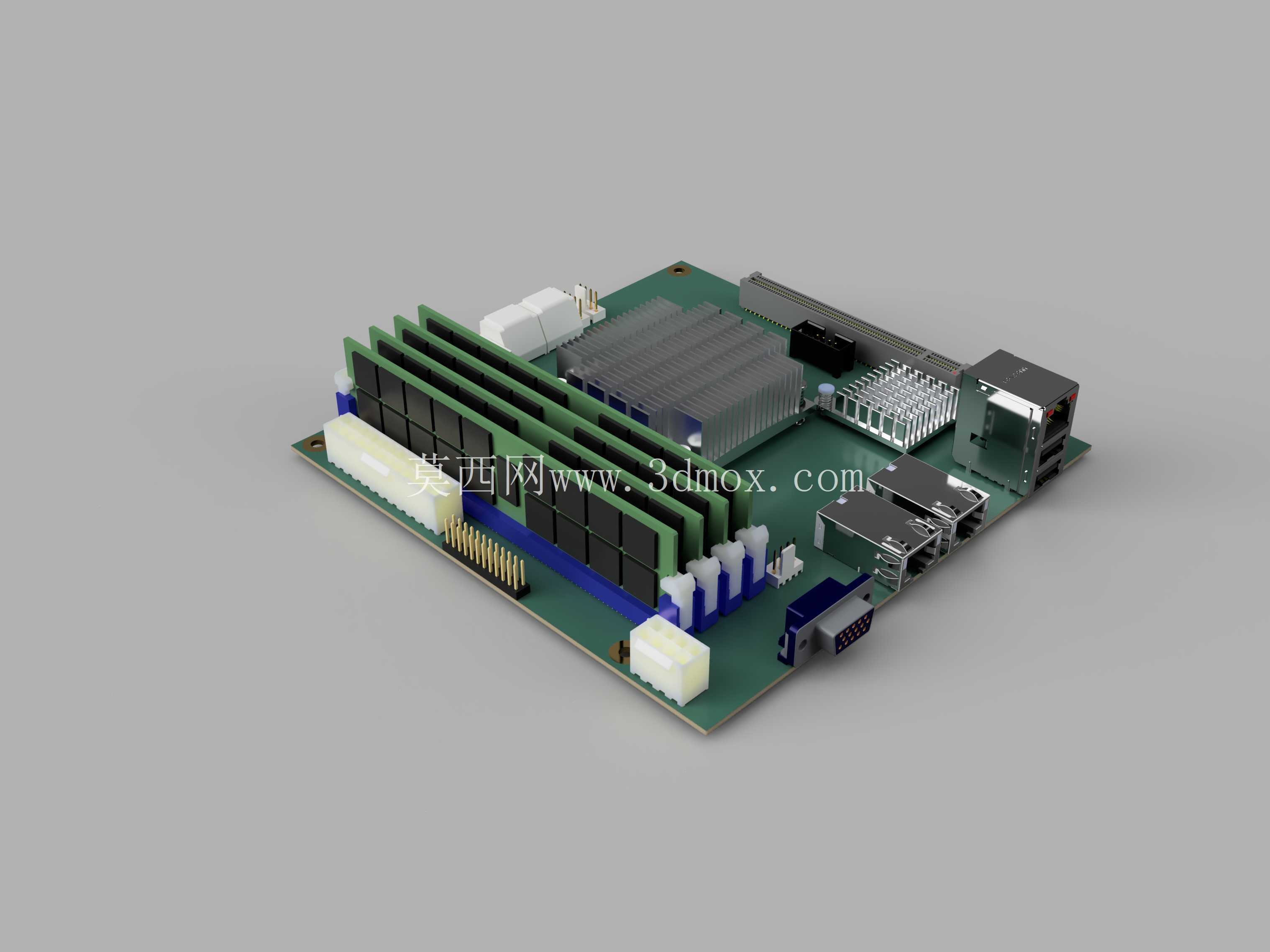

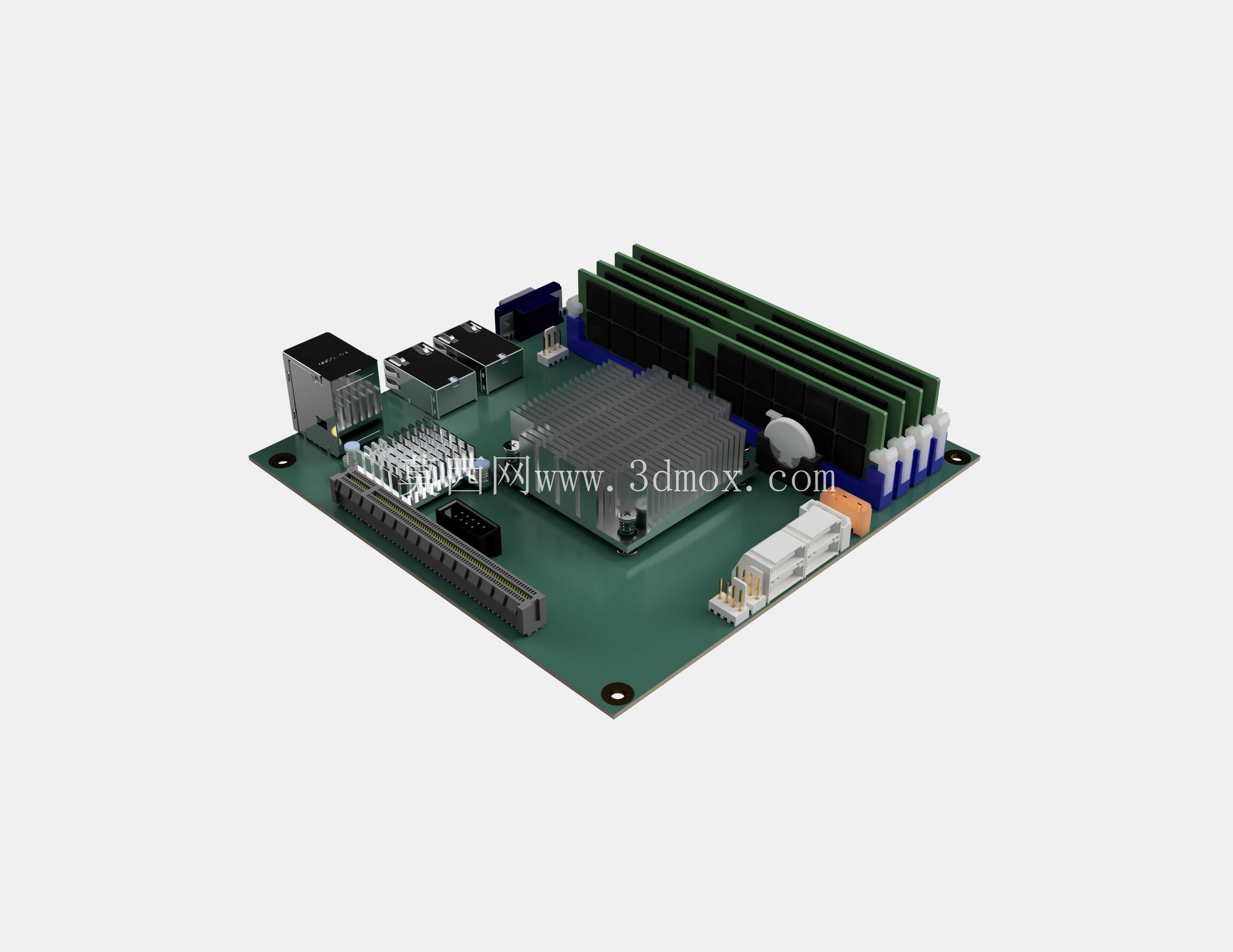

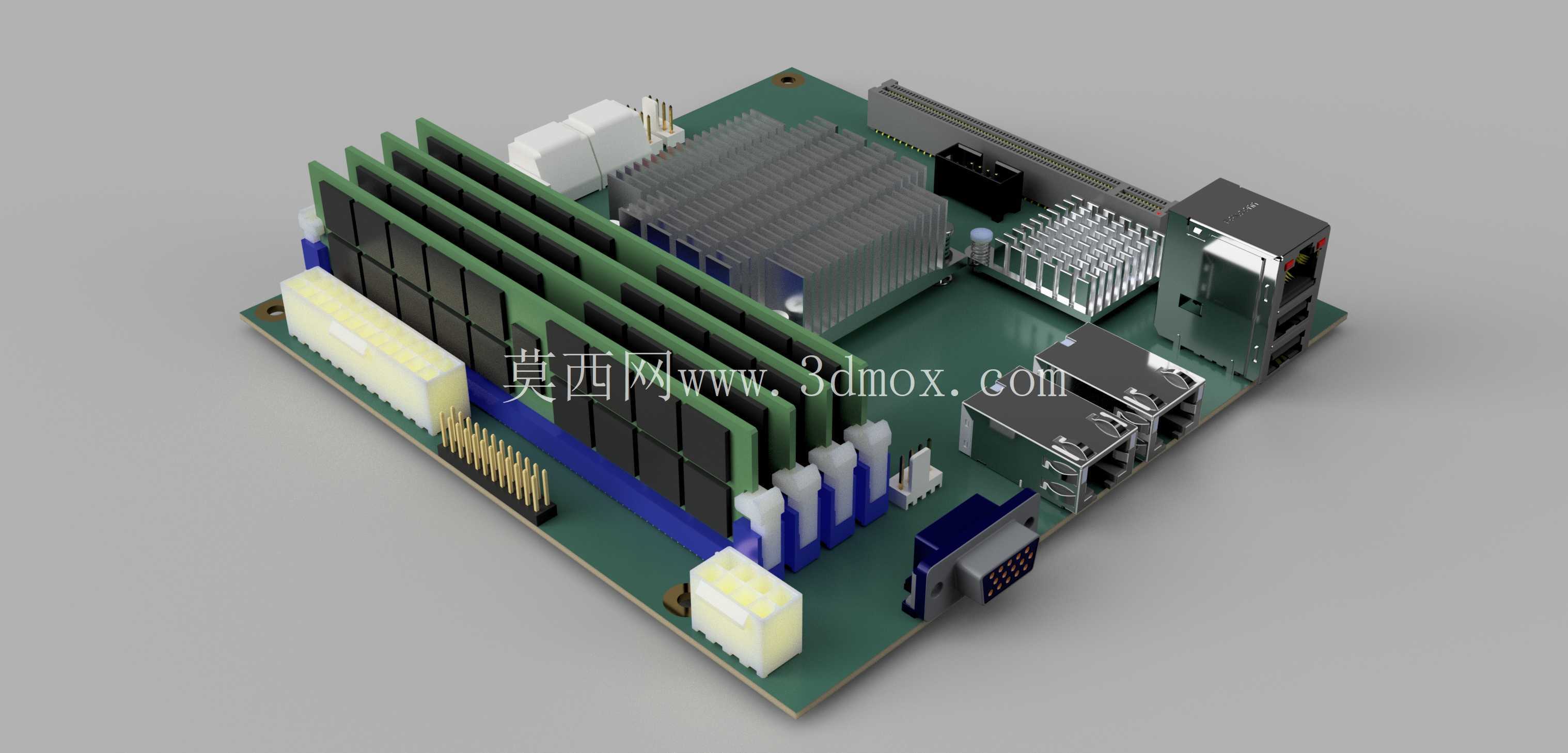

　　板载区域包含处理器散热片、内存插槽、SATA及周边数据接口、供电接插件、后置I/O接口和固定孔位。散热片是内部高度控制的重点，其鳍片密集、顶部轮廓不规则，若机箱采用顶盖贴近主板的紧凑方案，必须保留足够进风间隙，同时兼顾散热器自身的对流路径。内存插槽沿板边直立布置，内存条装入后会形成较高的连续遮挡面，硬盘托架不能压在内存锁扣上方，也要给插拔动作留出手指操作空间。

　　后置接口区域直接关系到机箱背板开孔。不同接口的金属壳高度、深度和公差并不一致，三维布置时不能只按PCB丝印框处理，而要把接口外壳、弹片、插头插入后的额外长度一并体现。前面板或侧置接口附近，则需要考虑线材弯折半径，尤其是供电线和数据线，在狭小NAS机箱中容易被硬盘笼顶住。

　　安装边界方面，主板四角固定孔是整机装配的定位依据，铜柱高度、绝缘垫厚度和机箱底板平面度都会影响板体受力。PCB上较高的电容、接插件和针座分布在板边及内侧，建模时应逐个建立实体包络，方便后续做干涉检查。针对3D打印ITX NAS机箱，还可以围绕主板轮廓规划单层或双层硬盘位，使硬盘远离处理器热区，并让风扇气流能够经过散热片、内存和主板供电区域。

　　该结构也适用于机箱钣金折弯、塑料外壳打印、内部支架加工和整机装配验证。设计思路不是单纯还原主板外观，而是把电子元件的真实占用空间转化为机械设计约束：哪里能放支架，哪里必须走线，哪里需要开孔，哪里不能布置加强筋，都能通过三维模型提前确认。这样在样机制作前，就能把主板固定、接口对位、散热通道和维护拆装等问题集中暴露，减少反复改壳和二次打孔的风险。
