树莓派Pico用VGA单色摄像头模组

　　这块单板结构的视觉采集模组，核心面向嵌入式开发、桌面级机器视觉验证与教学实验场景，适配树莓派Pico开发板的扩展生态，搭载HM0360单色感光芯片，原生输出640×480分辨率的灰度图像，在低成本视觉检测、线条识别、低速运动捕捉这类对色彩无要求、优先保障帧率与数据传输稳定性的项目里，能省去额外的色彩解码开销，直接输出灰度像素数据供主控调用。

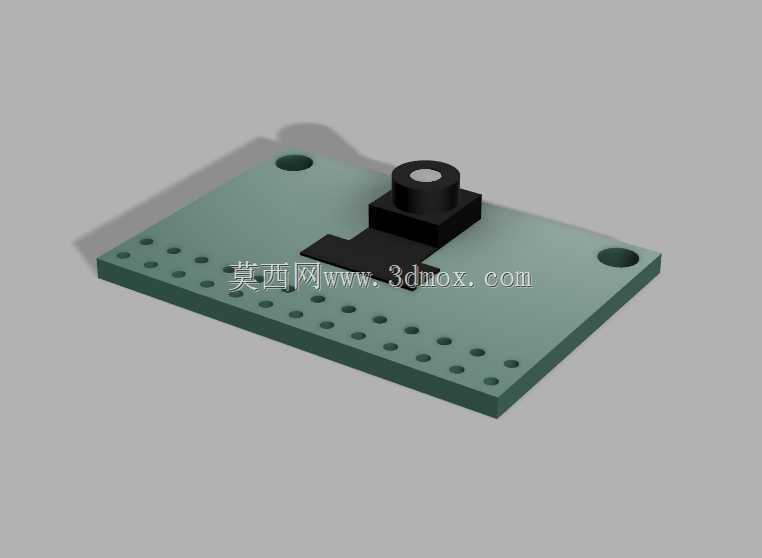

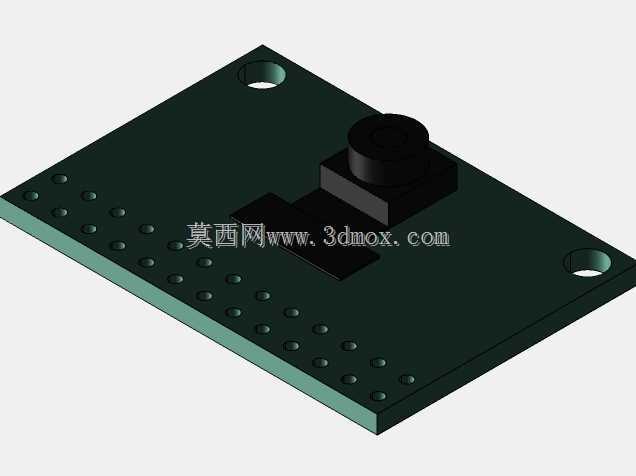

　　从实际装配逻辑来看，模组采用一体化载板设计，绿色PCB基板同时承担电路承载与机械安装基准两项功能：基板对角位置预留了两个大尺寸沉头安装孔，可直接穿过M3规格螺丝固定在实验台支架、3D打印设备外壳或者小型自动化检测工位的立板上，不需要额外定制转接支架；基板边缘排布的整排焊孔与插针位，完全对应树莓派Pico的引脚定义，既可以直接排针焊接叠装在Pico板上方，也能通过杜邦线外接拉长安装距离，适配不同设备内部的走线空间。镜头座采用黑色硬质塑胶一体成型，居中布置在基板靠上区域，镜头光轴垂直于基板平面，采集方向正对基板外侧，安装时只要保证基板平面与被测拍摄面平行，就能获得畸变小、对焦范围一致的画面；镜头座顶部预留了标准M12镜头接口的装配卡位，后续如果需要调整视场角，也可以自行更换同规格的广角或者微距镜头，不用改动载板结构。

　　结构设计上特意把感光芯片的外围电路全部铺放在基板下半区域，和镜头安装位完全错开，既避免镜头对焦调整时磕碰周边贴片元件，也让基板的受力分布更均匀——锁紧安装螺丝时，压力会沿着基板两侧的安装孔传导，不会挤压中间的感光芯片区域，防止光路偏移。基板上的密集小孔除了部分是引脚过孔之外，多余的空置孔位也可作为扎带固定位，走线时可以用尼龙扎带把连接线束捆扎在孔位上，避免设备移动过程中线材拉扯焊盘。

　　在嵌入式视觉项目的选型阶段，这类单色模组相比普通彩色USB摄像头，不需要依赖USB主机接口，直接通过GPIO引脚和主控传输数据，体积更小、功耗更低，在电池供电的便携检测设备、循迹小车、简易扫码装置里都能直接适配；安装边界上，整板厚度包含镜头座总高不到20mm，叠装在Pico开发板上之后整体占用空间也仅和两枚叠放的银行卡相当，即便在狭小的设备腔体内部也能灵活布置，不需要预留大尺寸的镜头避让空间。建模时完整还原了基板上每一处焊孔、安装孔、镜头阶梯卡位的外形尺寸，装配干涉检查可以直接套用，做设备外壳设计时能直接参考模组的外轮廓预留开窗与安装柱位置，不用反复实测样板尺寸。
