6.8毫米平板电脑贴片电池接触座

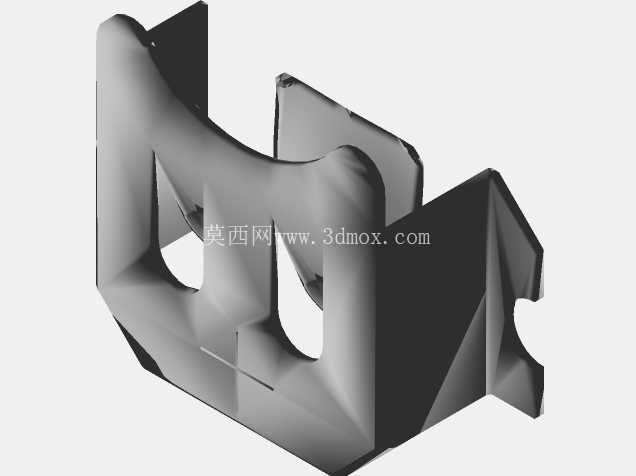

　　该结构件面向薄型便携电子设备内部的电池供电连接场景，主要承担纽扣式或薄型圆柱电芯在PCB表面的定位、承托与电气导通任务，常见于平板电脑、手持终端、小型检测仪表以及低功耗物联网模块中。零件采用金属冲压折弯成型思路，整体由底部贴装翼板、两侧立式支撑壁和顶部限位横梁组成，底部两侧向外展开的翼板提供回流焊时与焊盘接触的平面，既作为SMD贴装吸嘴取料后的承载基准，也在焊接完成后形成可靠的机械固定点。两侧立壁向上收拢后形成半包围容纳空间，可将直径6.8毫米规格的电芯限制在腔体内部，防止设备在跌落、振动或长期携带过程中出现电芯横向窜动。

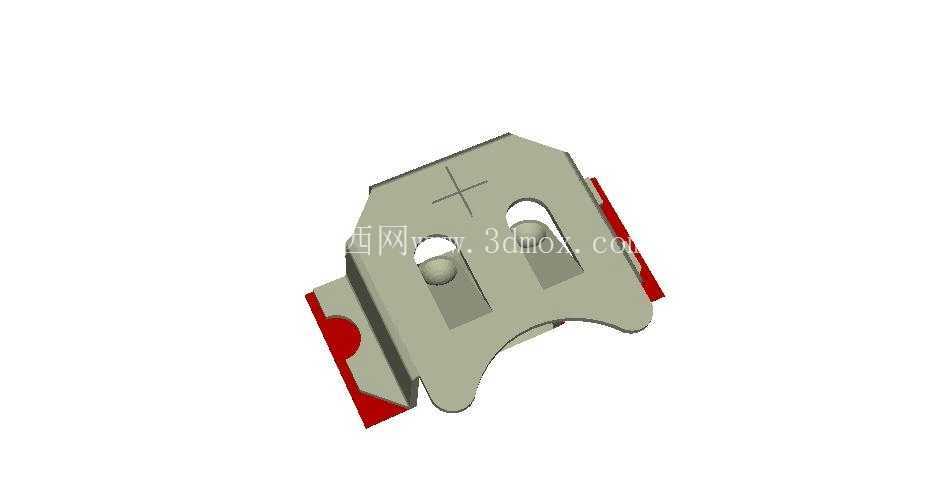

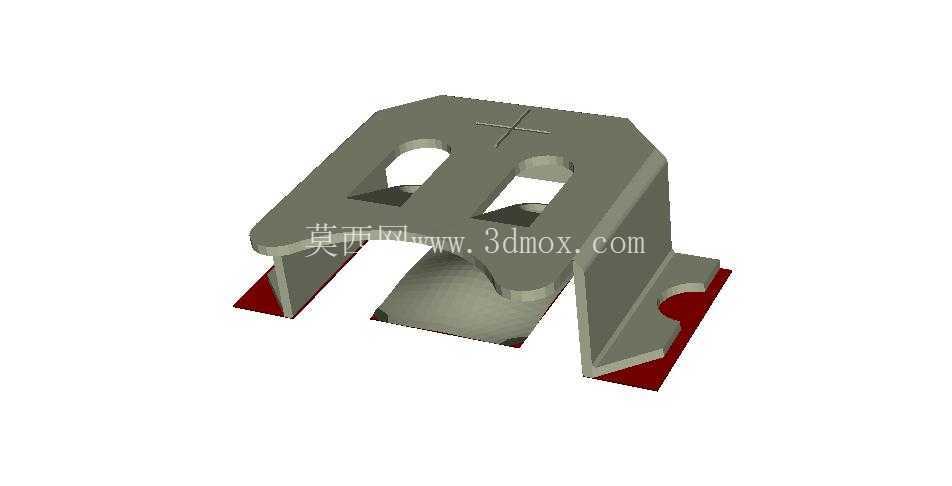

　　顶部横梁开设两处对称窗口，一方面减轻冲压料带用料、降低零件整体高度方向的遮挡，另一方面为电芯极耳或接触弹片留出避让空间，横梁中央的十字压痕可在装配时作为电芯顶部压紧定位的参考位置，使电芯装入后保持稳定的轴向姿态。侧壁下缘采用内收弧形托边，能够贴合圆柱电芯的圆弧外轮廓，避免硬直角边对电芯包膜造成局部应力切割；侧翼与立壁交接处保留冲压折弯圆角，减少薄板反复弯折后的应力集中风险。侧翼上开设的半圆缺口对应PCB焊盘的阻焊边界，焊接后焊锡可沿缺口爬升形成可见焊缝，便于AOI或人工目检确认焊点质量。

　　从安装边界看，零件整体高度围绕6.8毫米电芯直径设定，贴装后占用板面宽度以两翼外缘为限，布局时只需在PCB上预留对应焊盘和电芯投影区域，不需要额外螺丝、卡扣或塑胶支架，适合自动化表面贴装产线一次回流完成。设计过程中需重点控制立壁开口尺寸与电芯直径的配合间隙：间隙过大无法约束电芯位移，间隙过小则会造成电芯装入困难或包膜划伤；两翼平面度直接影响贴装稳定性，折弯后应保证翼板与PCB贴合面共面，立壁相对翼板的垂直度决定电芯装入后的姿态。该结构把机械固定与导电连接集成在同一冲压件上，减少了独立电池座、导线和焊点数量，在紧凑电子设备空间内能够兼顾装配效率、连接可靠性与维护便利性。
