12mm贴片式纽扣电池固定座结构设计

　　在消费电子、小型传感模块、便携检测仪器的电路板组装环节，纽扣电池的可靠固定一直是SMT产线需要重点考量的结构细节，这款适配12mm规格纽扣电池的贴片式固定座，正是针对表贴工艺批量生产需求开发的结构件。从实际产线适配角度看，该电池座完全兼容标准SMT回流焊制程，两侧伸出的带定位孔安装耳可直接通过编带包装进入贴片机吸嘴取料位，不需要额外定制治具就能完成高速贴装，相比传统插件式电池座能减少30%以上的板级组装工序，适配0.8-1.6mm厚度的常规FR4电路板安装。

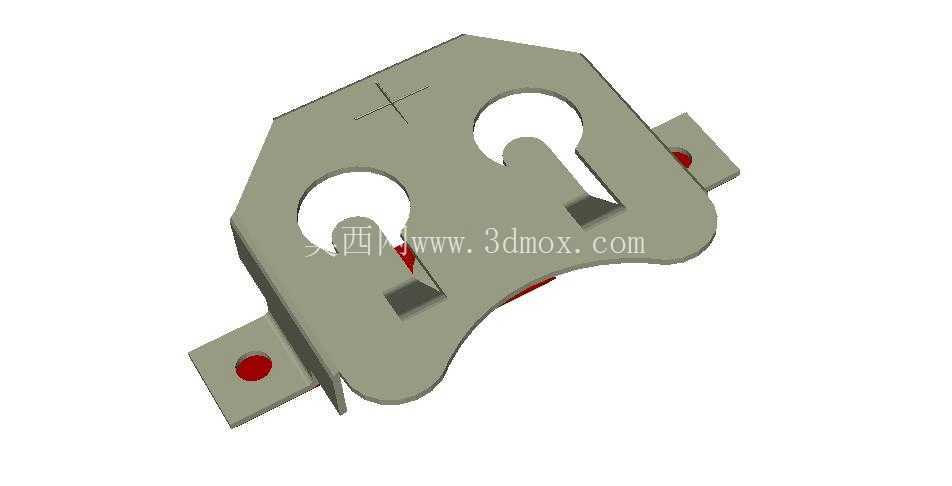

　　结构设计上，该固定座采用一体冲压成型的金属弹片基体，主体轮廓做了切角避让处理，两个对称的半圆卡位槽刚好贴合12mm纽扣电池的圆弧侧壁，不会出现电池卡入后偏斜、松脱的问题；弹片接触端做了内凹的抵接凸点，既能保证与电池正负极的稳定接触压力，又能在电池装入时提供合适的导向斜度，徒手或用简易镊子就能完成电池拆装，不需要额外工具辅助。两侧安装耳上的红色标识定位点，是专门为贴片时的视觉对位设计的MARK点，贴片机的视觉相机可快速识别点位完成坐标校准，贴装精度能控制在±0.1mm以内，避免出现虚焊、偏移的焊接缺陷。

　　从安装边界尺寸来看，该电池座整体占用电路板面积不足200平方毫米，主体凸起高度仅为电池厚度的1.2倍，不会在电路板上占用过多立体空间，非常适合对内部空间有严格限制的蓝牙模块、低功耗传感节点、小型计时装置这类产品。设计时特意在弹片根部做了应力释放的折弯结构，经过上千次电池拆装测试后，弹片的接触压力衰减率低于8%，能保证产品全生命周期内的供电接触可靠性，不会因为长期使用出现弹片疲劳、接触不良导致的设备断电重启问题。

　　实际选型应用中，这款电池座既可以适配带焊脚的一次性纽扣电池，也能固定同尺寸的可充电纽扣电池，弹片的接触行程预留了0.3mm的冗余量，能兼容不同厂商生产的同规格电池的尺寸公差，不会因为电池外径的微小偏差出现装不进去或者卡合过松的问题。固定座的基体材料选用了镀锡冷轧钢带，焊接时的上锡速度快，焊点浸润性好，回流焊过程中不会出现镀层脱落、基体变形的问题，接触部位的导电性能稳定，接触电阻控制在20毫欧以内，能满足小电流供电场景下的压降要求，不会因为接触电阻过大导致电池供电电压不足。

　　在结构细节处理上，电池座的所有外露边缘都做了圆角钝化处理，没有尖锐的冲压毛刺，在手工装配电池时不会划伤操作人员的手指，也不会刮破电路板上的相邻走线绝缘层；卡合槽的开口尺寸做了渐变收口设计，电池装入到位后会有清晰的卡位触感，装配人员不需要额外检查就能确认电池安装到位，能提升手工补料、返修环节的作业效率。针对有灌封要求的电路板应用场景，该电池座的底部与电路板贴合面做了平整化处理，贴装后与板面的缝隙小于0.1mm，灌封胶不会渗入电池接触腔体内影响导电性能，可直接用于户外工况下的低功耗监测设备电路板组装。
