管道夹持固定用管虎钳支撑座结构

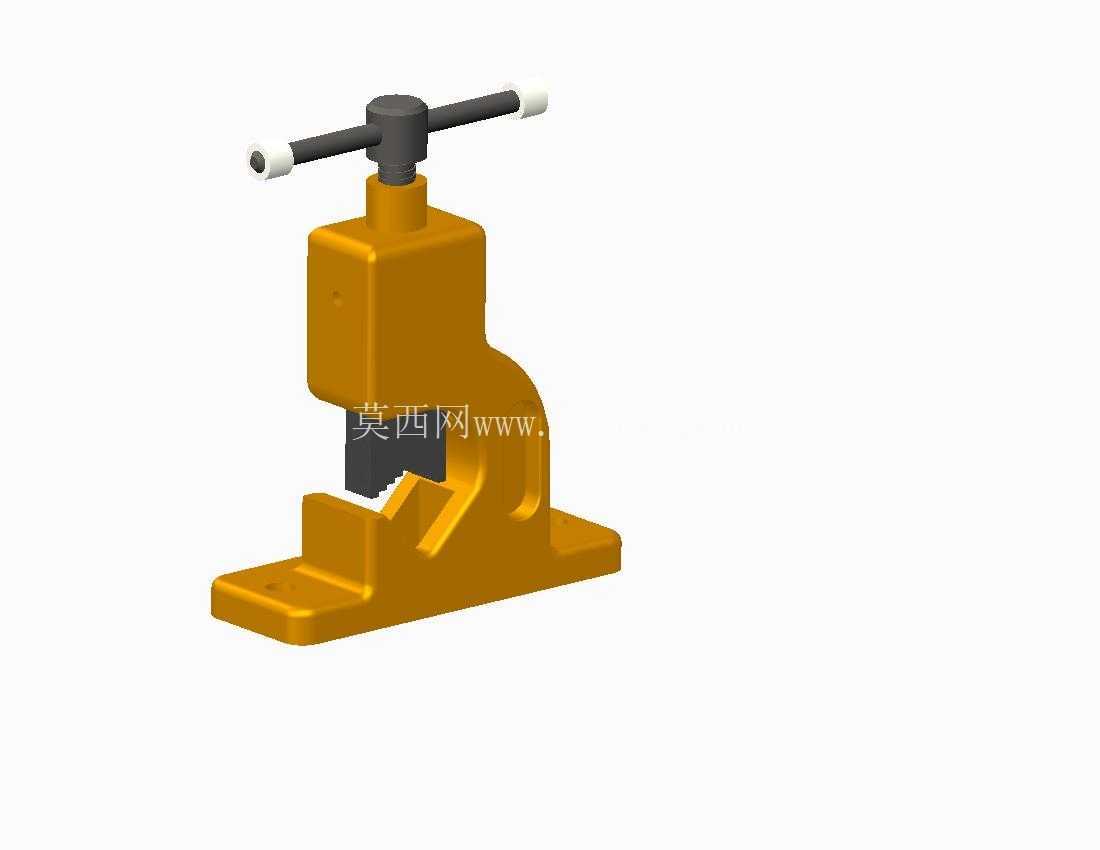

　　这套管虎钳结构主要面向车间管路装配、流体系统安装以及小型设备管线固定场景，承担把圆管或阀件端部稳定夹持在基准面上的作用。实际使用时，管道从钳口开口区域进入，下部承托面限制管道径向下沉，上部块状钳体配合锁紧动作形成夹持力，使管道在焊接、对接、试压或检修过程中不会发生转动和轴向窜动。底部带安装孔的法兰底板可以直接固定在工作台、机架侧板或预制钢平台上，两个底孔留出了螺栓穿装与扳手操作空间，安装边界清晰，便于在密集管路布局中预留维护距离。

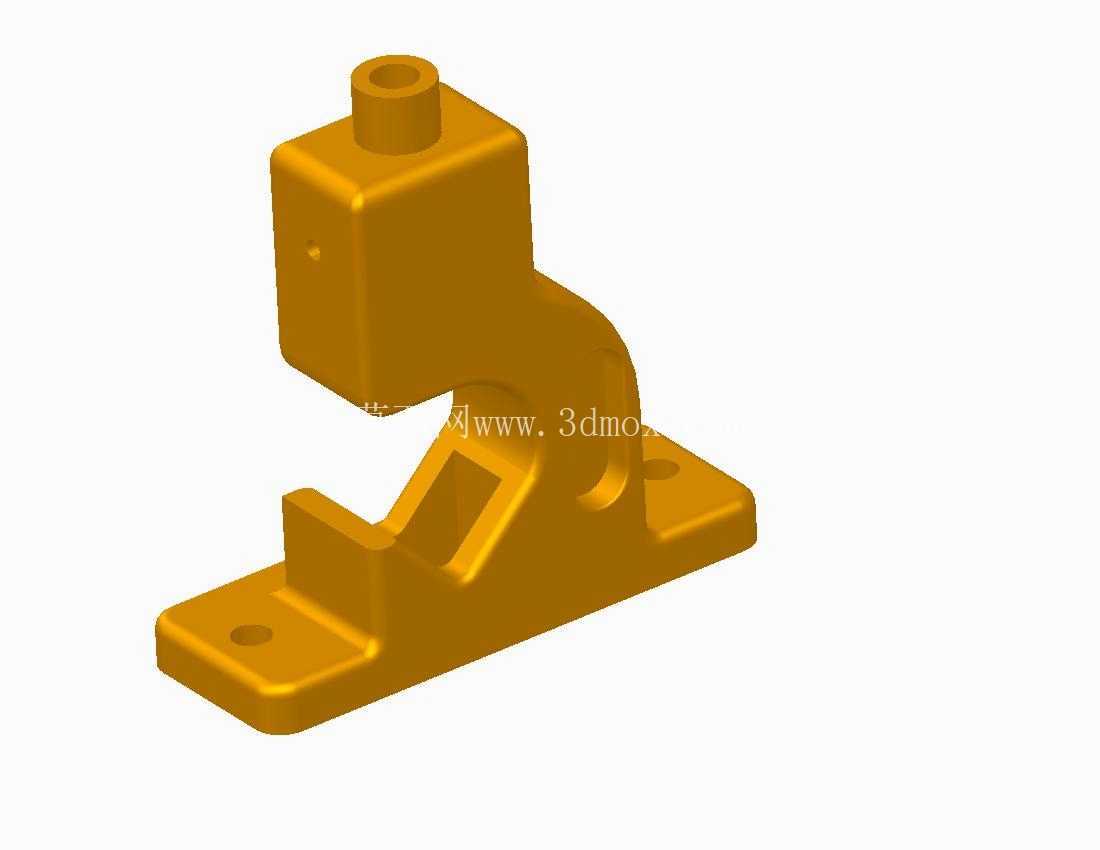

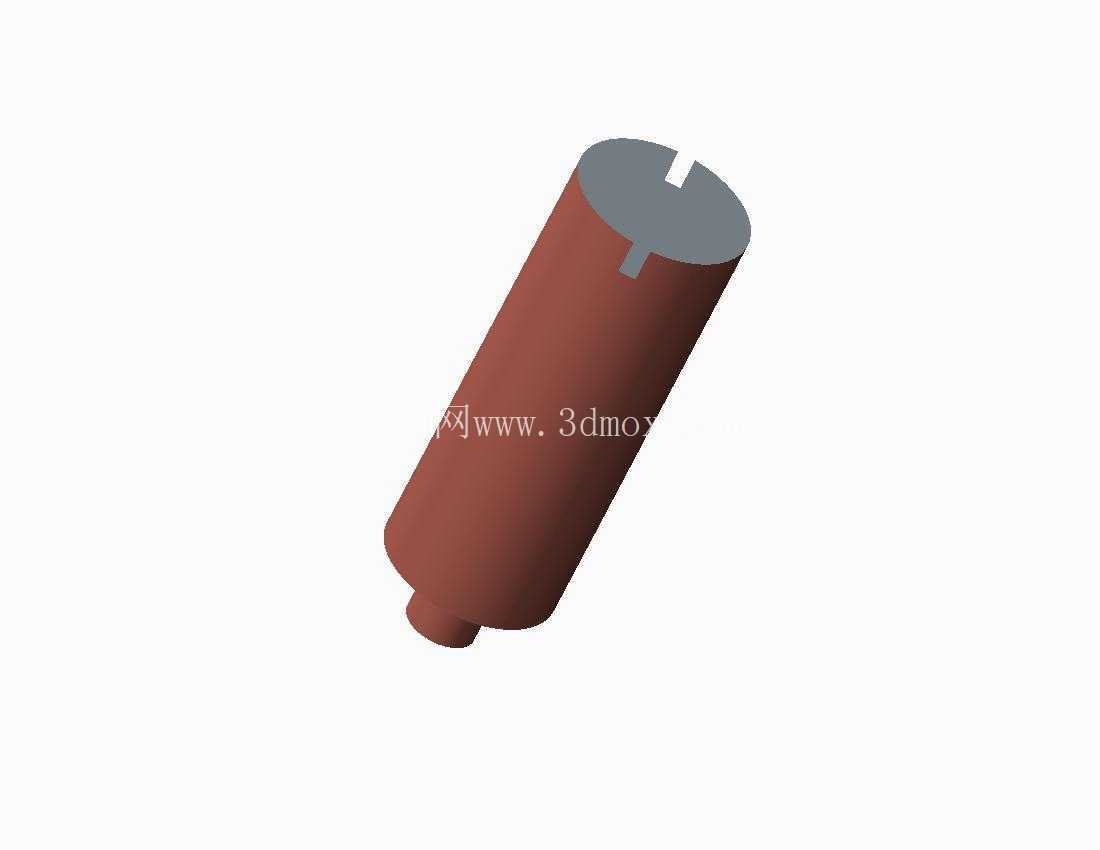

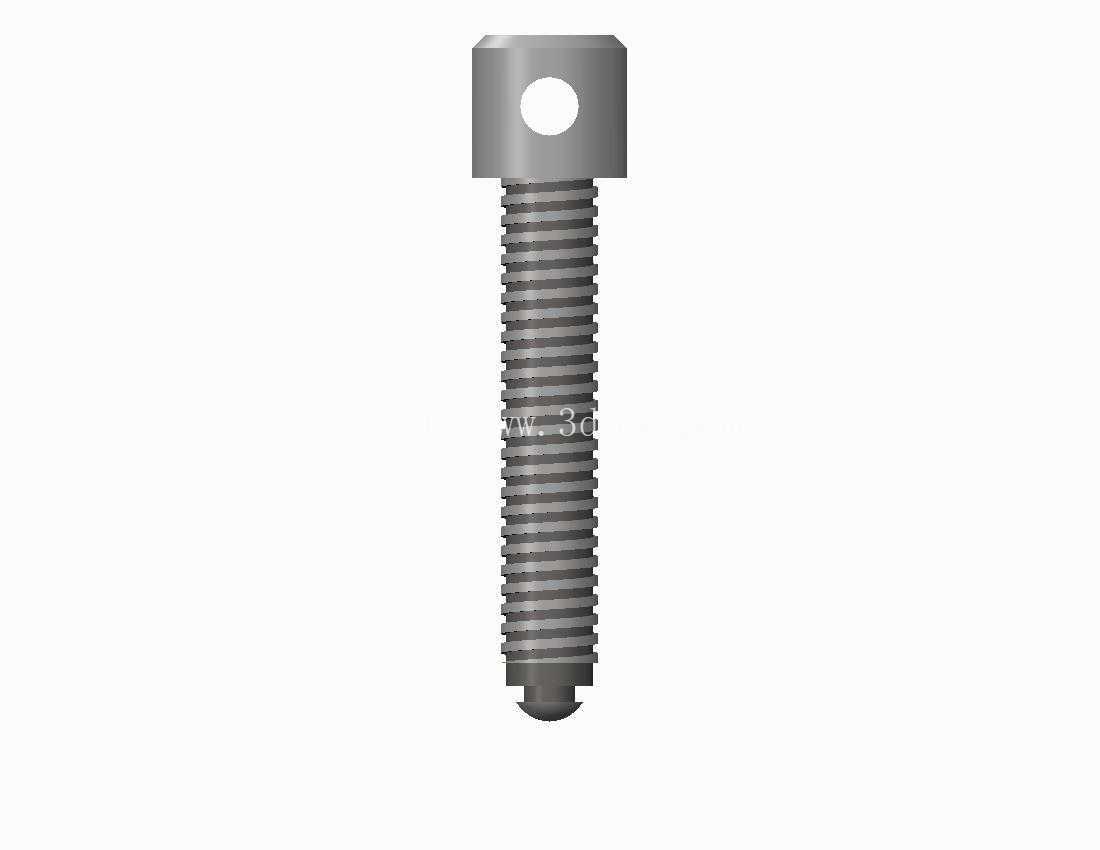

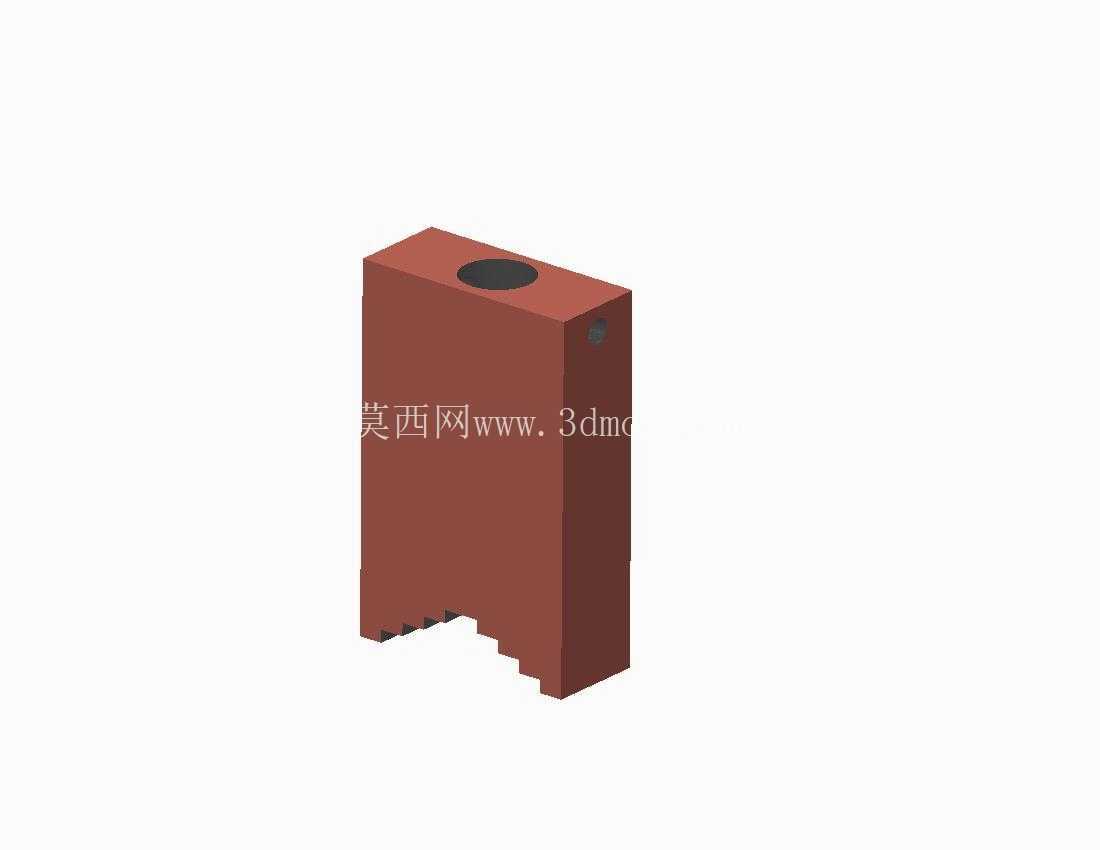

　　从结构思路上看，模型把上部钳头、中部弯臂和下部底板做成连续承载形态，避免了多件拼接带来的刚度薄弱点。上部方块预留竖向孔位，可作为锁紧螺杆、压块或导向销的安装通道；侧面小孔则可用于定位、限位或接入辅助压紧元件。中部采用弧形过渡臂，既让出管道取放空间，又在夹持反力作用下保持力流顺畅，减少直角连接处的应力集中。下部钳口做成带开口的承托形式，开口方向与管道装入方向一致，工件能够快速落位，而斜向加强筋把底板受力传递到钳口区域，提升反复夹紧时的抗变形能力。

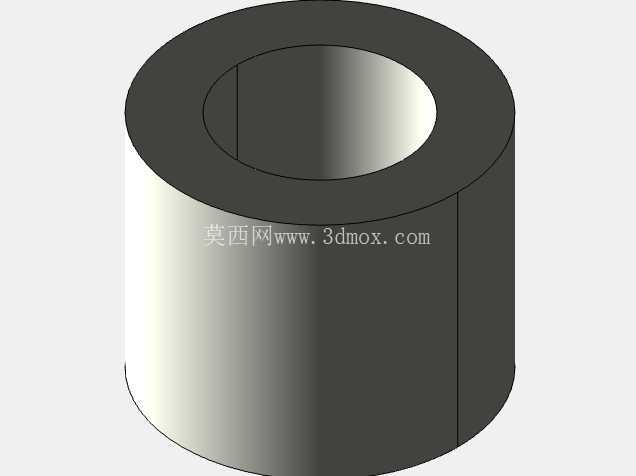

　　外形尺寸方面，底板为主要安装边界，长度方向决定螺栓孔跨距，宽度方向决定与相邻管路、阀体或设备壁面的最小间隙；上部钳头高度影响锁紧构件行程和管道中心高。建模时需要重点控制底板孔位、钳口开口宽度、上部竖向孔轴线以及承托面之间的位置关系，这些尺寸直接决定管道中心是否与对接设备保持同轴。若用于不同管径，可在保持底板安装接口不变的前提下调整钳口弧度和压块行程，使同一基座适配多种规格管道。

　　在三维设计过程中，圆弧过渡、拔模斜度和壁厚均匀性应同步检查，尤其弯臂与底板、钳头连接处不宜出现突变截面。夹持工况下，底板受螺栓预紧力，钳口受管道反作用力，弯臂承受弯曲与扭转复合载荷，因此加强筋走向应贴合力流路径。对于需要铸造或焊接成型的方案，可依据该结构继续拆分毛坯面、加工面和装配面；对于轻量化台架，也可在非主要承载区削减材料，但不得削弱底孔周边和钳口承托区。整体结构兼顾了管道装夹效率、安装稳定性和后续改型便利性。
