V型槽定位支承基座结构件

项目分类:通用机械零部件 发布时间:2024-11-27 ID:812346
  • V型槽定位支承基座结构件

  在工装夹具设计、小型非标设备台架搭建以及教学实训的结构拆解场景里,这类带双侧延展安装翼的V型支承块是出镜率极高的基础承载零件。日常产线做轴类零件径向定位、阀体小部件工序装夹,或者实训台搭建分层支撑时,不需要额外定制复杂铸造成型件,直接用这类一体铣削成型的支承块就能快速搭出稳定的定位基准,省去大量非标垫块的配做工时。

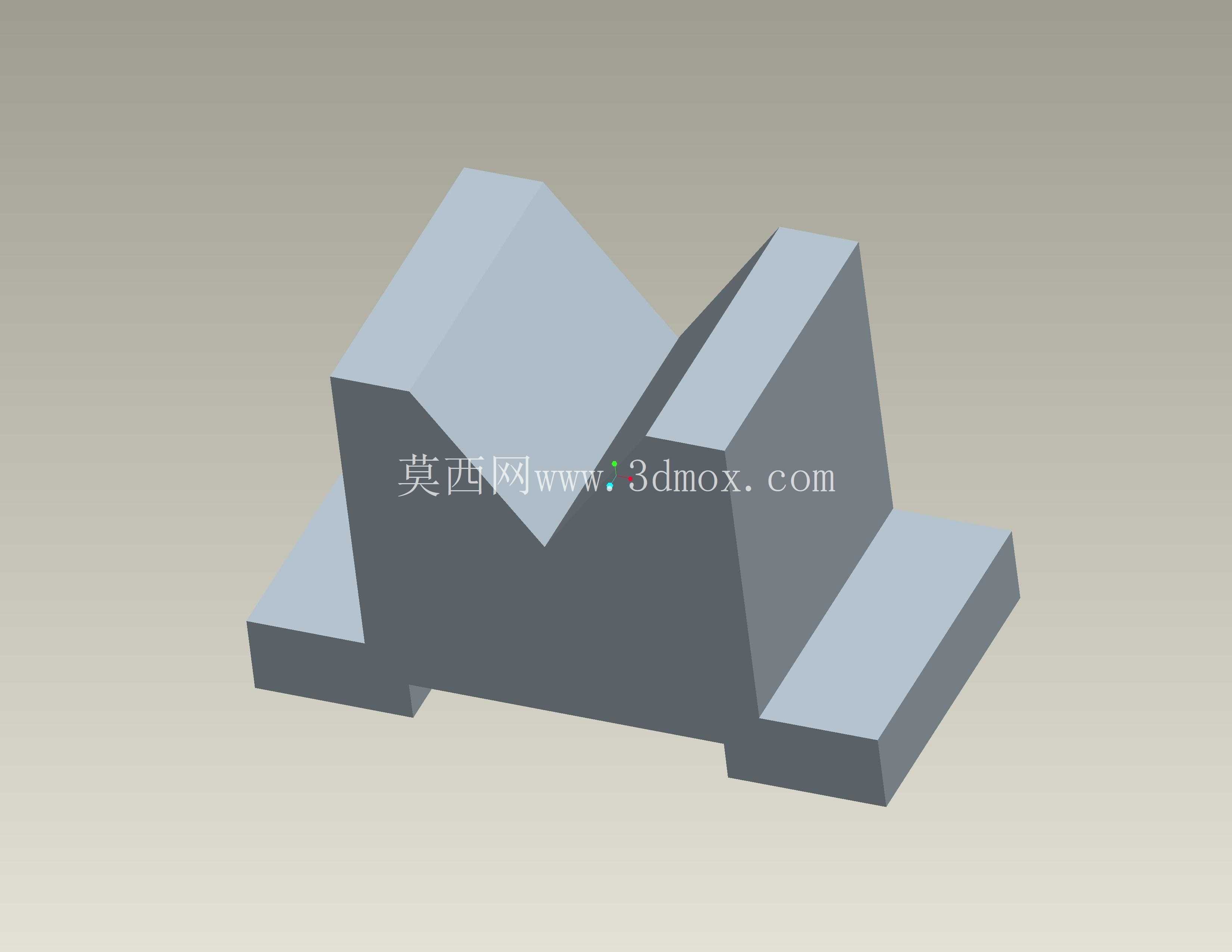

  从结构功能上看,零件主体为中间高、两侧低的阶梯块状构型,顶部开出的90度V型开口是核心工作位:圆柱类工件搭放在V型两个斜面上时,会自动对中找正,限制工件径向四个自由度,不管是做百分表打表测同轴度、小型轴件钻孔工序固定,还是减压阀组件装配时托持阀杆中段,都能保证工件轴线和安装基准面平行,不会出现平垫块托持圆件时滚动偏移的问题。两侧向外延伸的低位凸耳是安装固定位,凸耳上预留的安装孔位可以直接穿内六角螺栓,把整个支承块锁固在工作台面、夹具底板或者设备机架的预设T型槽点位上,底部整块平面和安装台面完全贴合,锁紧后不会出现翘曲虚接,承受侧向装夹力时也不会发生移位。

  建模阶段优先把安装配合面的公差逻辑理顺:底面作为整个零件的装配基准,平面度需要控制在0.05mm以内,避免锁固后零件自身倾斜;V型槽的两个斜面夹角公差控制在±10′,斜面的表面粗糙度做到Ra3.2,既保证和工件外圆接触时贴合均匀,也不会因为面过于粗糙划伤精加工的工件表面。两侧安装翼的螺栓孔中心距要和适配的工作台槽距匹配,孔边保留足够的壁厚,避免螺栓锁紧时局部应力集中导致凸耳开裂。整体外形没有复杂的曲面特征,所有棱边都做了C2的倒角处理,搬运和装夹过程中不会划伤人手,也不存在应力集中的尖锐内角。

  实际选型布置时,要提前核算安装边界:单个支承块的底部覆盖长度要和工位空间匹配,两个V型块搭配托行长轴件时,两点支撑的跨距要取轴件总长的0.6倍左右,避开轴件挠曲变形最大的中间点位;支承块的总高度要和工位上的钻套、检测探头的作业高度对齐,保证工件装夹后加工余量处于刀具的有效行程区间。这类一体结构的支承件没有活动配合部件,长期使用几乎不需要维护,车间常规的乳化液、切削液溅淋也不会造成结构变形,不管是小批量试制的临时工装,还是量产线的固定夹具工位,都能稳定承担定位支承的作用。建模时把所有特征参数做全关联,后续如果需要适配不同直径的工件,只需要修改V型槽的开口深度和整体高度参数,就能快速衍生出不同规格的同系列支承件,大幅提升工装设计的复用效率。
