透明可视结构工业控制阀三维设计

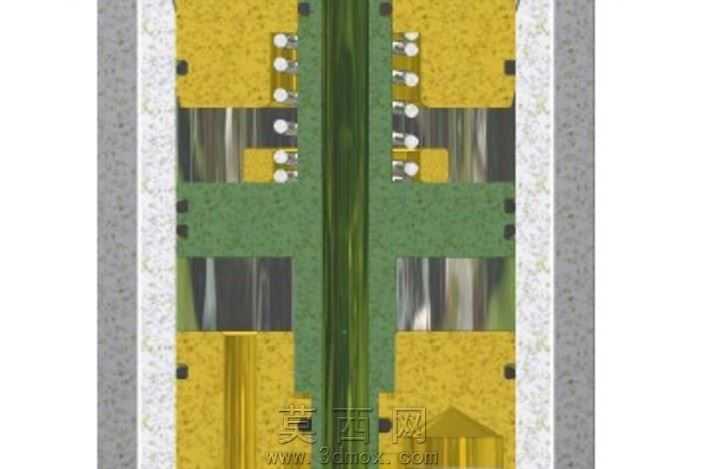

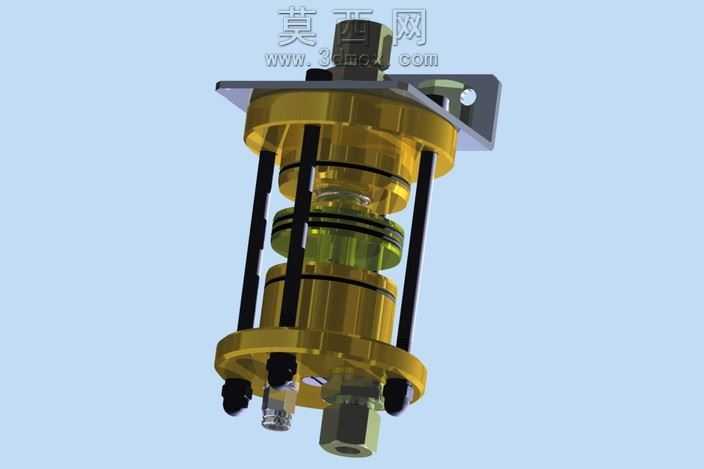

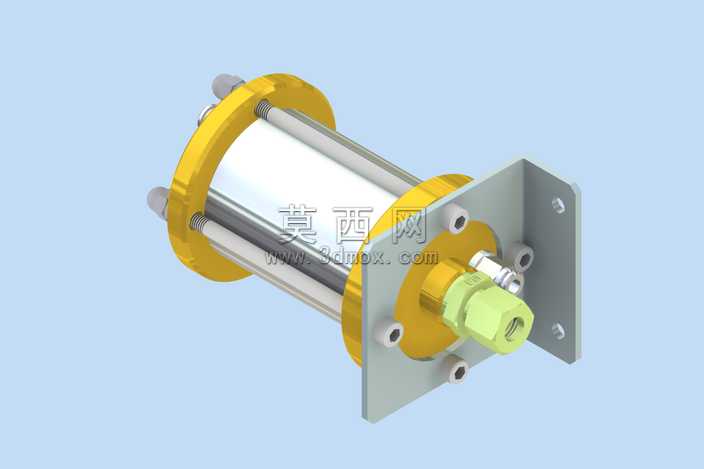

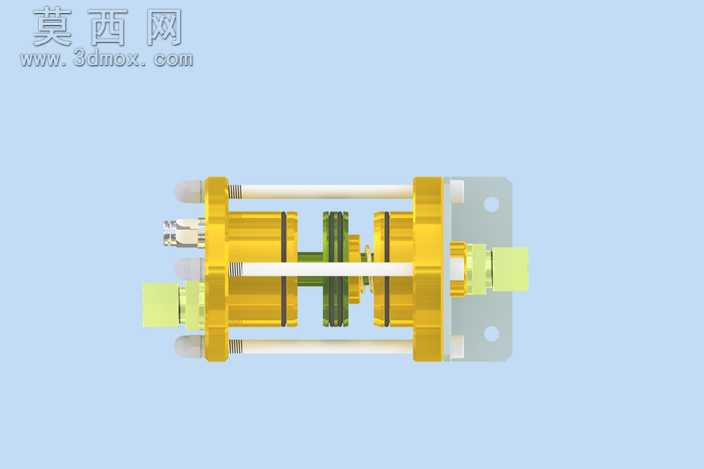

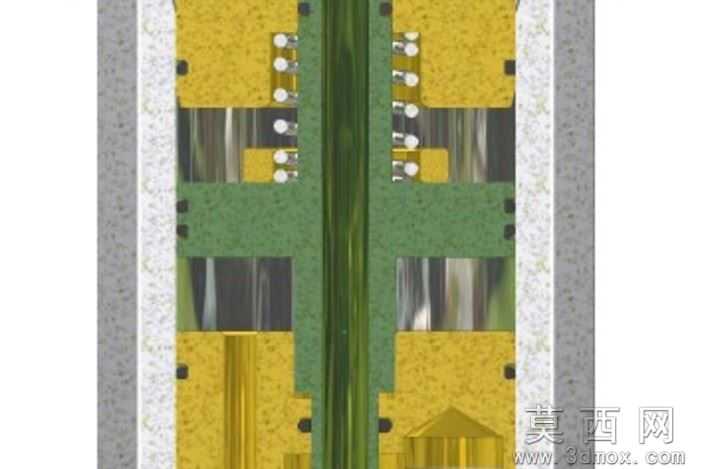

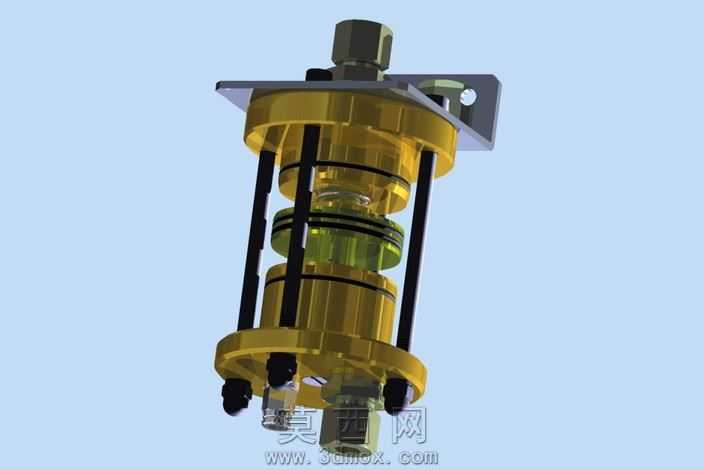

本作品为工业控制阀的三维建模设计成果，建模过程中严格遵循机械装配逻辑，完整还原了阀门的全部组成结构。建模阶段优先采用参数化设计方式，对阀体基座、多层叠合密封组件、透明可视腔体、顶部安装法兰、竖向拉紧螺杆、底部流体接口等部件逐一进行特征构建，各零件间的配合公差按照通用机械设计标准预留，保证虚拟装配后无干涉错位问题。材质渲染环节针对不同部件的功能属性做了区分处理：金属结构件采用黄铜金属材质，还原工业铜质阀门的金属质感与表面光泽，密封环件采用黑色橡胶材质表现其弹性密封特性，中间腔体部分采用半透明玻璃材质，可直观展示阀门内部的流体通道与阀芯装配结构，安装法兰、拉紧螺杆等标准件采用不锈钢金属材质，区分不同金属部件的视觉差异。结构设计上采用竖向叠层组装形式，通过四根对称分布的拉紧螺杆将顶部安装法兰、多层密封隔层、透明腔体、底部阀体基座锁紧为整体，顶部法兰预留安装孔位可适配管路固定需求，底部设置外螺纹接口可直接对接流体管路，整体结构紧凑规整，各部件的连接关系清晰可辨。设计过程中充分考虑阀门的实际使用场景，在保证结构强度的前提下优化了部件布局，透明腔体的设计既可以直观展示内部工作原理，也可作为教学演示模型使用，帮助使用者快速理解该类阀门的装配逻辑与工作方式，所有非标准件均按照通用工业阀门的尺寸比例构建，可直接用于虚拟装配验证、原理演示、产品展示等场景。
