直角式单向流量控制阀结构设计

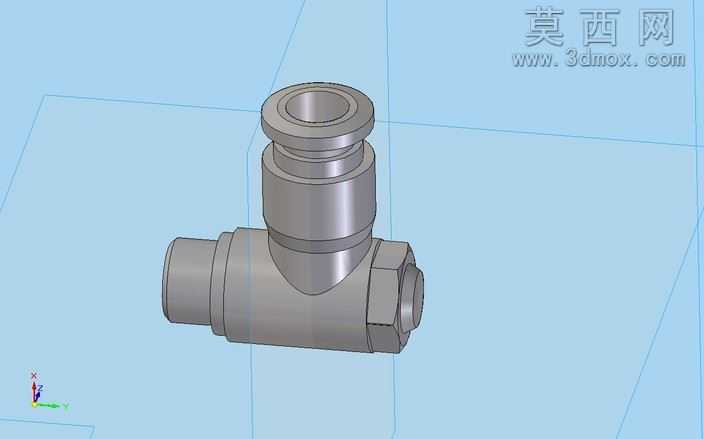

本作品为直角式单向流量控制阀的三维参数化建模成果，建模过程中严格遵循气动控制元件的通用设计规范，先通过二维草绘绘制各流道的截面轮廓，以旋转、拉伸等基础特征构建阀体的主体毛坯结构，再对顶部快插接头段的多道密封卡槽、侧方外螺纹接口、端部六角锁紧结构进行精细化特征创建，保证各装配尺寸的公差配合符合行业通用标准。材质渲染阶段，阀体主体赋予哑光金属银灰色材质，模拟硬质阳极氧化铝合金的表面质感，密封槽区域做细微的粗糙度区分，六角锁紧面添加轻微的倒角高光效果，整体渲染效果还原了工业气动阀件的真实外观质感。结构设计上采用直角通径布局，进气端为快插式接口可直接接入气动软管，侧方为外螺纹接口适配管路安装，内部集成单向止回结构与流量调节锥面，可实现单向导通状态下的气流流量精准调节，有效避免反向气流回流，同时直角结构可大幅缩减管路安装的占用空间，适配狭小空间内的气动回路布局需求。设计过程中重点优化了内部流道的过渡圆角，减少气流经过阀件时的压力损失，同时对各连接部位的密封结构做了冗余设计，保证阀件在0-1MPa工作压力下的密封可靠性，整体建模过程无多余特征，各参数可直接编辑调整，方便后续根据不同通径需求做系列化改型设计，模型的装配关系完全还原实际产品的装配逻辑，可直接用于虚拟装配验证、气动回路仿真以及产品加工图纸的导出参考。
