可调压紧式水平门闩锁夹结构设计

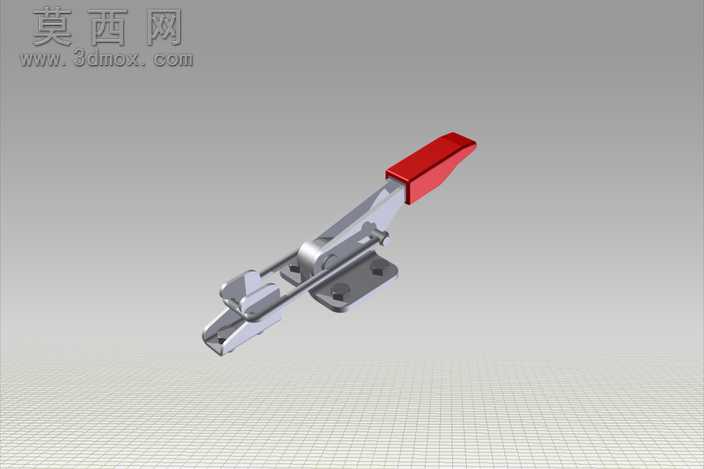

本作品为水平门闩锁夹的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，先拆分锁夹的各个功能零部件：包含带红色握持套的操作手柄、连杆传动组件、带安装孔的固定底座、锁钩咬合端、铰接销轴等独立零件，对每个零件进行精准的尺寸约束与特征建模，固定底座部分通过拉伸、切除特征完成四个安装沉孔的结构设计，保证后续实际安装时螺栓可完全沉平无凸起；手柄部分通过扫掠、圆角特征优化握持区域的曲面弧度，匹配人体工学握持角度，避免操作时硌手。传动连杆部分通过同轴心、重合等装配约束，还原真实锁夹的四连杆传动逻辑，模拟手柄下压时连杆带动锁钩完成锁紧、上抬时解锁的完整运动行程，所有铰接位置均预留合理的装配间隙，避免运动干涉。材质渲染阶段，金属结构件统一赋予哑光镀锌钢材质，调整金属粗糙度与反射参数，还原五金配件真实的金属质感，手柄握持套赋予亮面红色橡胶材质，通过调整漫反射颜色与高光参数，区分橡胶与金属的材质差异，底座安装面做细微的磨砂纹理处理，模拟冲压五金件的表面加工质感。结构设计上充分考虑锁夹的实际使用场景，锁钩咬合端做圆弧过渡处理，避免锁紧时刮伤被固定件表面，固定底座的安装孔采用长圆孔设计，允许安装时进行小范围的位置调整，降低安装对位难度，整体结构无冗余设计，所有受力部位均做加厚处理，保证锁紧状态下可承受足够的张紧力，不会出现形变松脱的问题。建模过程中对所有活动部件添加了运动限位约束，可直接在三维软件中模拟锁夹的开合操作，验证传动逻辑的顺畅性，整体模型细节完整，倒角、圆角等工艺特征均按实际五金加工标准还原，可直接用于工程出图、产品演示或3D打印原型验证。
