三爪自定心卡盘机械组件结构设计

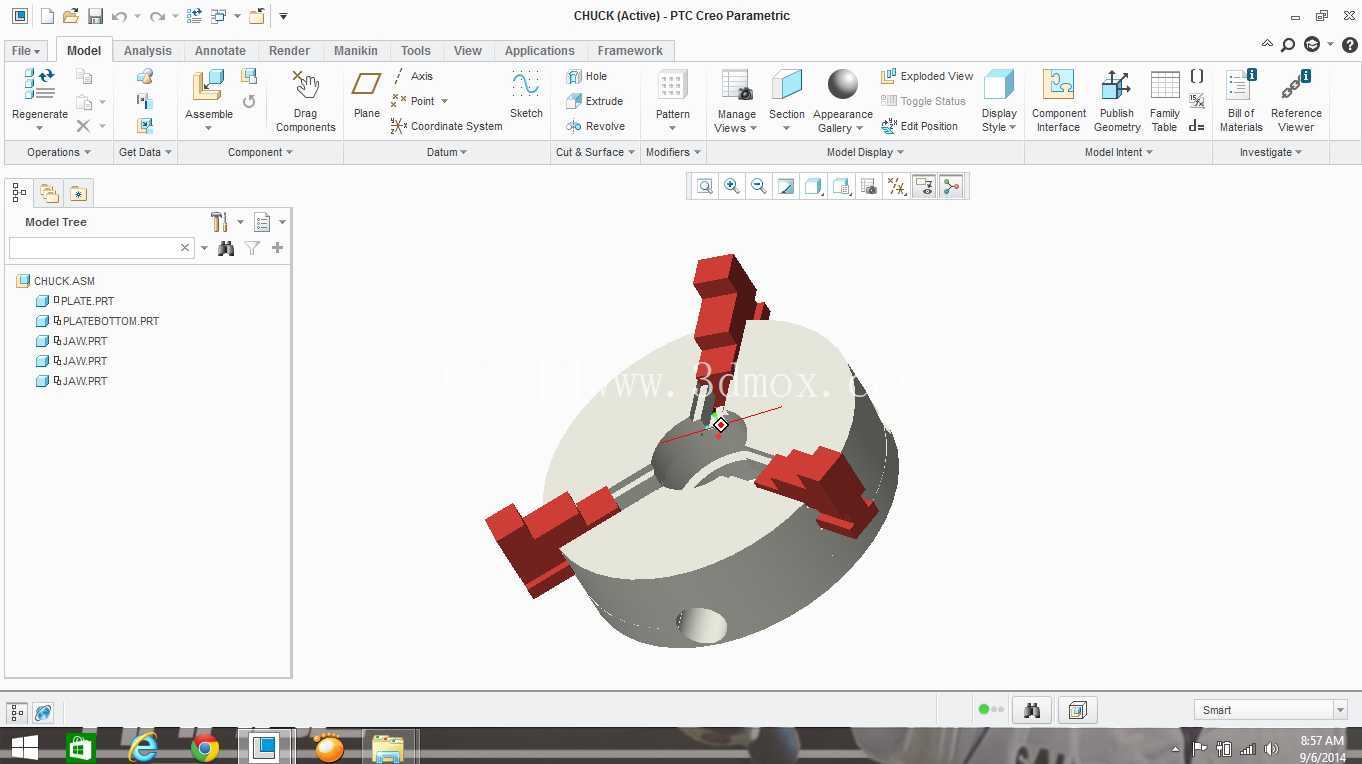

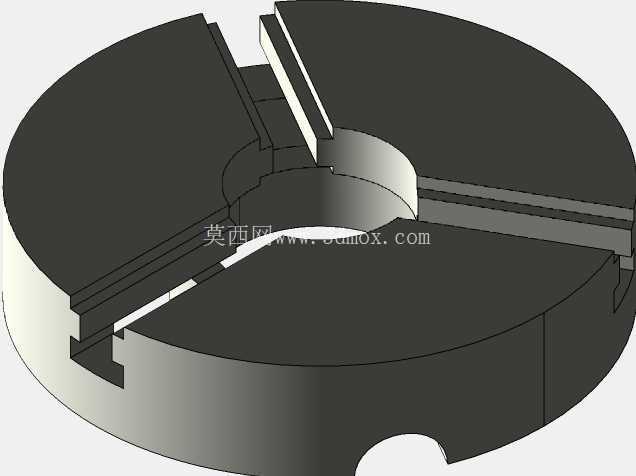

　　在普通车床、内外圆磨床、铣床以及分度头等常规机加工设备的作业场景中，三爪自定心卡盘是应用频次极高的装夹执行部件，承担着装夹固定待加工回转类工件、传递主轴扭矩、保障加工过程中工件与主轴同轴度的核心作用，其结构可靠性直接决定了工件的装夹精度与加工过程的稳定性。本次设计的卡盘组件采用经典的三爪同步联动结构，盘体为整体铸钢材质经时效处理后加工成型，可有效降低长期使用过程中的应力变形，盘体中心设置通孔，适配长轴类工件贯穿装夹的需求，盘体背部设置与机床主轴端匹配的连接止口与螺栓孔位，安装时可通过止口实现快速定位，配合锁紧螺栓完成与主轴的刚性连接，安装边界可适配多数常规卧式车床的主轴端连接尺寸，无需额外制作过渡连接法兰即可完成装配。

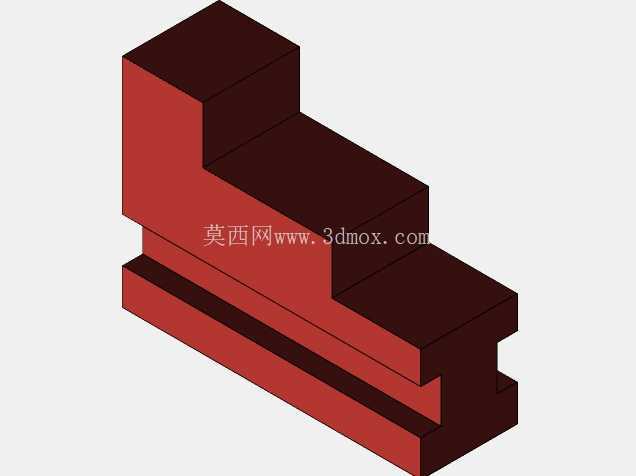

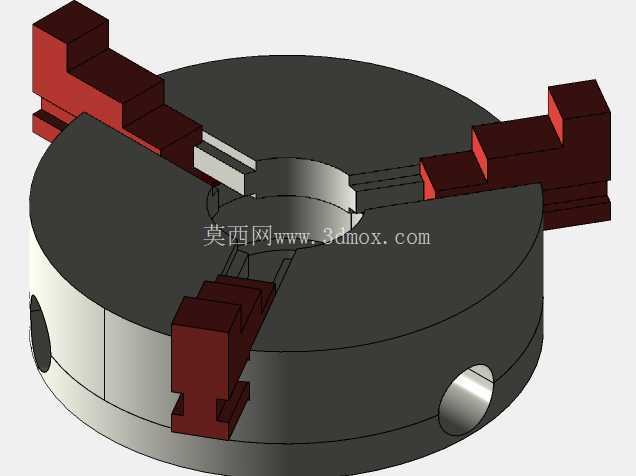

　　三个卡爪沿盘体周向120度均布，卡爪与盘体内部的平面螺纹盘啮合，当使用卡盘扳手转动小锥齿轮时，会带动平面螺纹盘同步转动，进而驱动三个卡爪同时沿径向做向心或离心移动，实现工件的自动定心与夹紧，这种联动结构无需单独调整单个卡爪的位置，装夹效率远高于四爪单动卡盘，适配圆形、正三边形、正六边形等对称截面工件的快速装夹作业。设计过程中针对卡爪的夹持面做了防滑齿结构处理，可在夹持毛坯件时提供足够的摩擦力，避免重切削工况下工件出现打滑移位的问题，同时卡爪采用可反装的结构设计，当需要装夹大直径盘类工件时，可将卡爪反向安装，拓展卡盘的夹持直径范围。

　　盘体内部的传动副均做了润滑脂储油槽设计，日常维护时仅需定期向注油孔注入润滑脂，即可保证平面螺纹与小锥齿轮的传动顺畅，降低长期使用的磨损量，延长卡盘的整体使用寿命。在实际加工场景中，该类卡盘可覆盖从棒料毛坯到半成品回转件的多数装夹需求，装夹重复定心精度可满足常规IT7级精度零件的加工要求，是机械加工车间不可或缺的通用工装部件，其结构设计充分兼顾了装夹效率、定心精度与耐用性，适配批量零件加工与单件修配等多种作业场景。
