三角座式起重滑轮吊钩装配结构

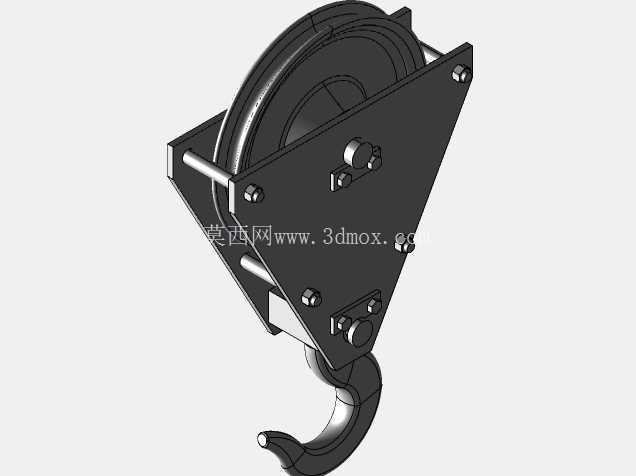

　　这款吊钩装配结构主要面向轻型起重吊装作业场景，常见于车间内工件周转吊运、小型设备安装就位、仓储区域货物装卸等工况，作为起重设备末端的承重取物装置，直接连接被吊重物与上方起重牵引机构，承担载荷传递与重物吊挂的核心作用。结构整体采用三角板式支架作为承载主体，这种对称三角构型在受力时可将滑轮传递的竖向载荷均匀分散到两侧板体上，避免局部应力集中，相比单臂吊具结构抗偏载能力更强，适配一定范围内的斜向起吊工况，不会轻易出现结构变形。

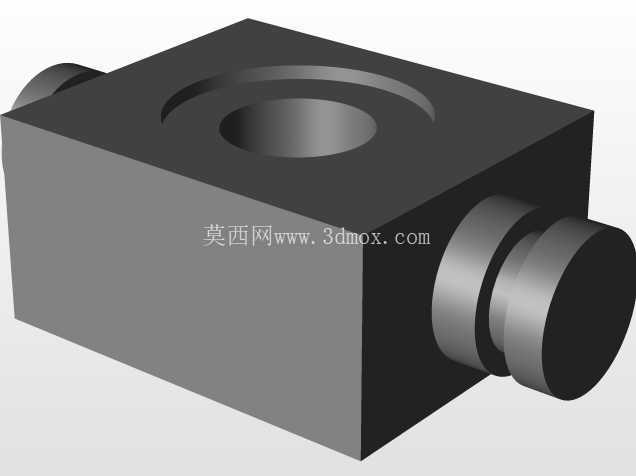

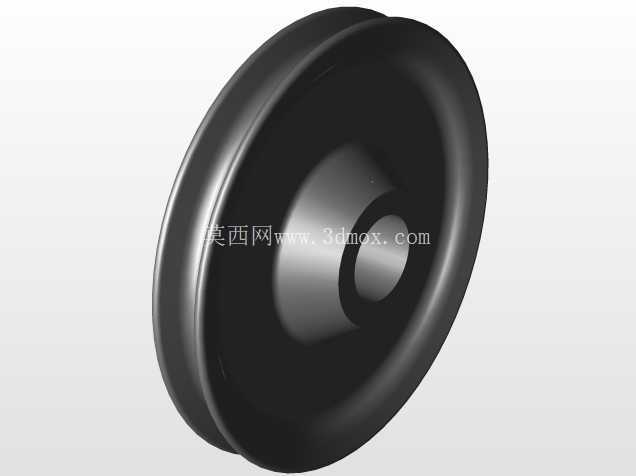

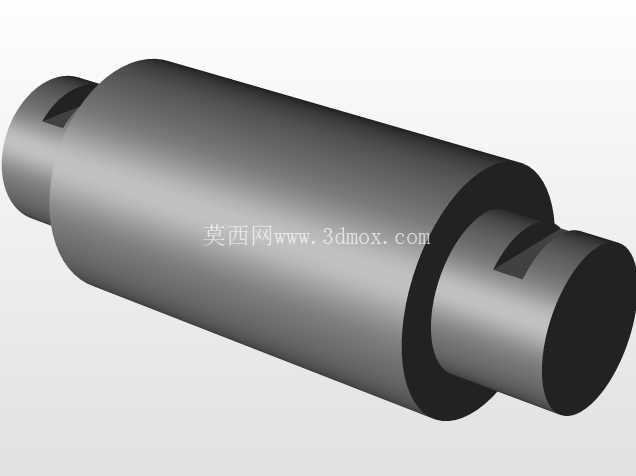

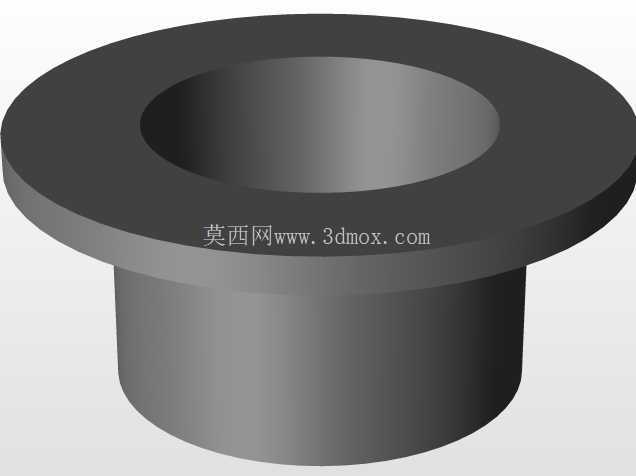

　　上部集成的定滑轮组件采用内嵌式安装设计，滑轮轮槽与支架侧板预留的间隙经过校核，既保证钢丝绳在轮槽内顺畅滑动，不会出现跳绳、卡绳问题，又能通过两侧板体对滑轮形成防护，减少作业过程中杂物卡入轮槽的概率，滑轮轴两端采用螺栓锁紧固定，拆装维护时无需破坏主体支架结构，可单独更换磨损的滑轮或轴套。下部吊钩通过铰接结构与三角支架底部连接，铰接位置设置了轴向限位结构，吊钩可沿铰接轴自由转动，方便起吊时调整重物朝向，同时铰接处的接触面做了耐磨处理，可承受长期转动带来的磨损，吊钩钩身采用大曲率圆弧设计，钩尖位置预留了防脱装置安装位，可配套加装防脱挡板，避免吊装过程中吊索从钩口滑脱。

　　从安装边界来看，三角支架顶部的两个安装孔位为标准连接接口，可直接与上方的起重滑车、手拉葫芦或者电动葫芦的下挂点对接，整体结构的横向最大尺寸不超过滑轮直径的1.6倍，在狭小空间内吊装时不会与周边设备、墙体发生干涉，竖向尺寸从滑轮顶端到吊钩最低点的距离经过优化，在保证足够结构强度的前提下尽可能压缩整体高度，提升起重作业的有效起升行程。设计过程中对各连接螺栓的预紧力矩做了明确要求，支架板材的厚度根据额定起重量做了匹配，滑轮直径与适配钢丝绳直径的比值符合起重机械安全规范要求，所有受力焊缝都采用满焊工艺，避免出现应力集中的焊接缺陷，整体结构没有冗余设计，每个部件都承担明确的受力功能，既控制了整体自重，又保证了额定载荷下的结构安全系数，日常维护时仅需定期检查滑轮转动灵活性、铰接轴磨损量以及吊钩开口度变化即可，维护成本较低。
