交错绕制多层波形弹性垫圈结构

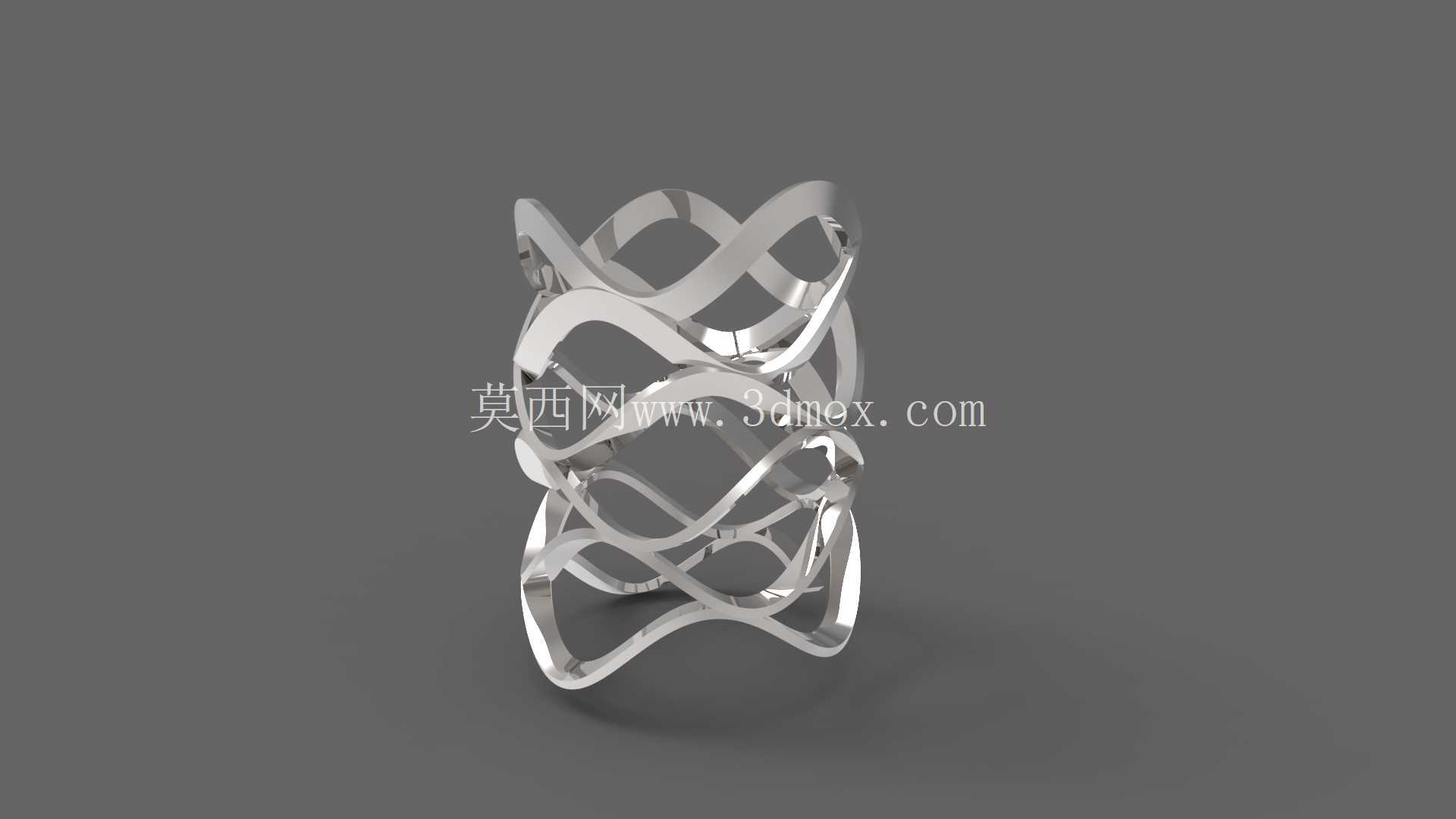

　　这套交错绕制的多层波形弹性件，在减压阀的阀杆轴向预紧工位里承担着很关键的作用，和普通平垫圈或者圆柱螺旋压缩弹簧不同，它把多层带波浪起伏的金属条带沿圆周方向交错缠绕、首尾衔接成环形整体，在很小的轴向安装空间里就能输出稳定的预紧弹力。做阀类结构设计的时候经常会遇到轴向尺寸卡得极紧的情况：常规圆柱压簧要达到相同刚度，要么自由高度拉得很长，要么线径做粗之后轴向压并高度根本塞不进阀盖和阀芯之间的窄腔，而这种波形绕制结构刚好把弹性变形的行程分散到每一圈波峰波谷的弯折位置，整体轴向占用高度能压缩到同载荷圆柱弹簧的三分之一左右，非常适合仪表阀门、精密调压装置这类内部布局紧凑的场景。

　　从实际受力特性来看，它的弹力来源不是金属丝的扭转变形，而是每一段波峰位置的薄板弯曲形变，加载过程中载荷和变形量的线性度表现很好，在阀芯受到介质压力波动出现微小轴向窜动的时候，这个弹性件可以持续把阀芯往密封座方向贴合，既不会因为刚度过大导致阀杆启闭卡滞，也不会因为刚度过小出现压力振荡、密封面反复敲击泄漏的问题。建模的时候首先要确定环形的中径尺寸，这个尺寸必须和阀杆的外周安装间隙匹配：内径要略大于阀杆外径保证套装时不刮擦杆面，外径又要小于阀腔内壁的导向孔径，避免弹性件外圈和腔壁发生摩擦卡滞，改变预设的弹力曲线。

　　条带的厚度、每一圈的波数、缠绕的层数是三个核心设计变量：条带越厚，整体刚度越高，适合高压工况下需要更大预紧力的场合；波数越多，单圈变形时的弯折角度越平缓，相同压缩量下的应力峰值越低，疲劳寿命更长；层数增加则可以在不增大单个条带厚度的前提下成倍提升承载能力，工程师选型时可以根据目标预紧力区间、允许的轴向压缩行程、腔体内的径向边界三个约束来回调这三个参数。外形上交错的编织结构还自带自导向特性，多层条带互相嵌合，受压时不会像普通单片波形垫圈那样出现侧向滑移、重叠错位的问题，不需要额外加装弹簧导向套，进一步节省了阀内的零件数量和装配空间。

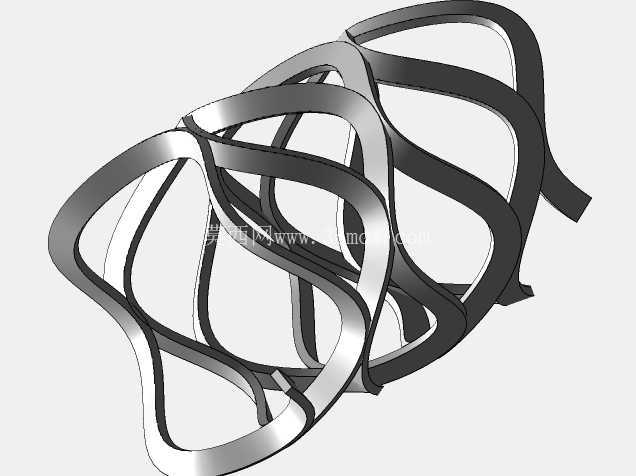

　　这类弹性件除了用在减压阀的调压预紧位置，也常布置在轴承轴向消隙、精密连接器触点抵紧、小型泵体的端面密封补偿场景里，安装时只需要保证两端面和配合的零件端面平行，压缩量控制在总自由高度的百分之三十到百分之六十区间，就能让波峰位置的弯曲应力长期处在材料的弹性极限范围内，避免出现塑性变形导致预紧力衰减。建模过程中通过参数化关系驱动波峰的相位角、条带的缠绕升角，修改参数时整个交错网状结构可以自动重建，不用反复重画曲面，后续做不同工况的变型设计时效率很高，也方便直接导入装配体里核对和周边阀芯、阀盖、密封件的干涉边界，确保实际加工装配时所有安装尺寸都落在预留的公差范围内。
