外六角全螺纹紧固螺栓三维数模

　　外六角全螺纹螺栓是机械装配中使用频率最高的可拆式紧固元件之一，在阀门管路、仪表夹具、泵体支架、减速机箱体、机床护罩以及各类自动化设备的法兰连接面中都承担着把两个或多个被连接件压紧并保持相对位置的作用。减压阀阀体与阀盖之间的连接尤其依赖这类紧固件：介质压力周期性波动时，螺栓预紧力必须足以克服密封面分离趋势，同时又不能因过载使铸铁或铝合金阀盖产生局部压溃，因此在三维结构阶段把螺栓的外形、螺纹旋合长度、头部支承面以及装配扳手空间一并建清楚，对后续干涉检查和工装选型非常关键。

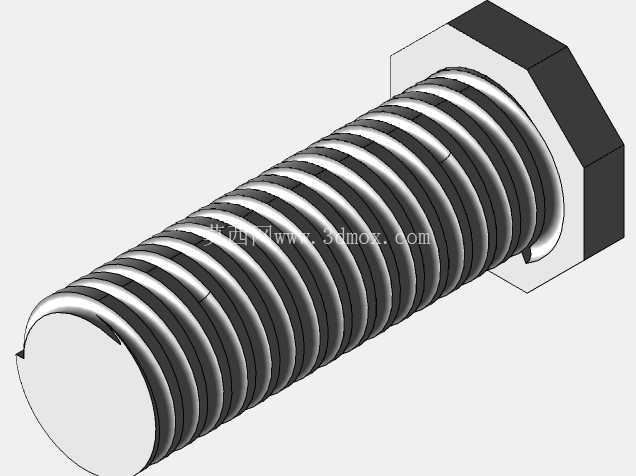

　　从结构上看，该数模完整还原了六角头部、螺杆过渡段以及全长连续外螺纹。六角头采用标准对边尺寸，六个侧面可供开口扳手、套筒或扭矩扳手施加力矩，头部下端的支承面与被连接件表面直接接触，建模时保留了清晰的承压边界，便于在装配体中测量螺栓头到相邻阀体凸台、管接头或加强筋之间的最小间隙。螺杆部分沿轴向布置连续牙型，螺纹小径、大径和牙顶圆角按常规紧固螺纹特征表达，既能在Creo或同类软件中用于视觉装配，也可作为干涉检查时的真实实体参考，避免出现“螺杆光杆穿过螺纹孔”这类低级装配问题。

　　设计思路上，全螺纹结构的优势在于长度适应性强。同一规格螺栓可配合不同厚度的阀板、支架叠层或调节垫片使用，现场装配时不需要严格区分拧入深度，只要保证末端露出螺母两到三牙即可。对于减压阀这类需要定期检修密封件的部件，全螺纹螺栓在拆卸后重新装复时也更易对中，减少了交叉螺纹损伤的概率。数模中螺杆末端保持平直断面，没有额外做出倒角尖端，这与部分采购件实际状态一致；若用于出口设备或需要引导快速旋入的场合，工程师可在该基础上追加45度导入倒角，使首牙更容易进入螺纹底孔。

　　安装边界方面，布置该螺栓时需要同时校核轴向和径向空间。轴向上，要确认螺栓总长度小于被连接件总厚加上螺母、垫圈及预期露出牙数，避免末端顶碰内部膜片或弹簧腔；径向上，六角头外接圆周围应预留套筒壁厚，通常对边尺寸外侧再留出不少于数毫米的操作空间，才能保证电动或气动扭矩工具顺利套入。在阀体密集布置的减压阀总成中，相邻螺栓间距还要考虑热膨胀和密封垫片蠕变，不能单纯按最小边距排列。

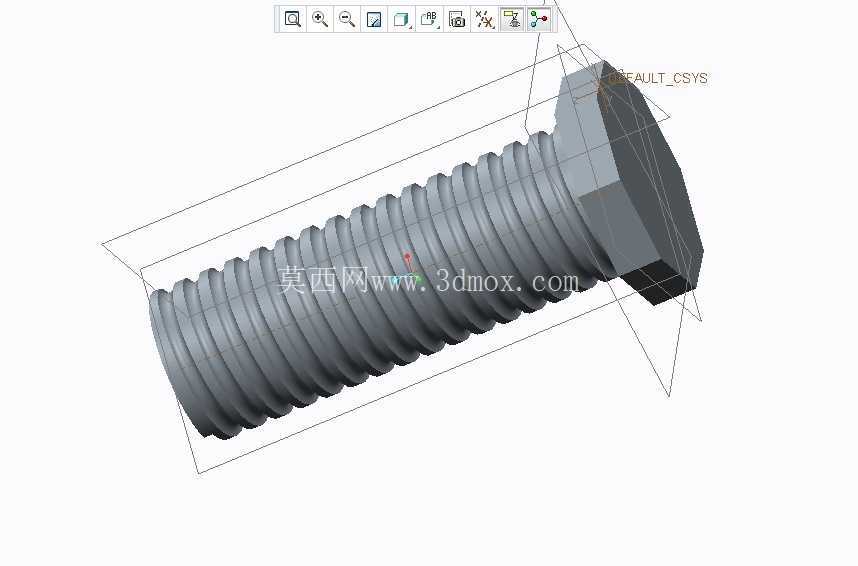

　　三维建模过程中，螺纹段采用螺旋切除或修饰螺纹方式表达，头部与螺杆交接处保留过渡棱线，方便后续出工程图时标注对边、头高、公称直径和螺距。装配体里可配合弹簧垫圈、平垫圈或六角螺母组成完整副，用于模拟检修状态下的拆装顺序。对结构工程师而言，这类看似基础的紧固件数模恰恰是管路阀门、仪器夹具和通用机械设备数字化设计中不可缺少的标准件，它直接决定了法兰密封可靠性、装配工艺性以及后期维护时的操作可达性。
