微型直流减速动力单元结构设计

　　这套微型直流减速动力单元的三维结构，面向小负载低速传动场景搭建，在桌面自动化工位、小型输送辅机、智能售货设备、家用电动器具、实验教学台架里都能见到同构型产品的实际应用。这类部件的核心作用是把直流电机本体输出的高转速低扭矩动力，经过箱体内置的多级齿轮减速组转换为低转速大扭矩的输出，匹配执行端需要的推力与转速区间，避免直接用高速电机带动负载时出现扭矩不足、启停冲击过大、转速远超工艺要求的问题。

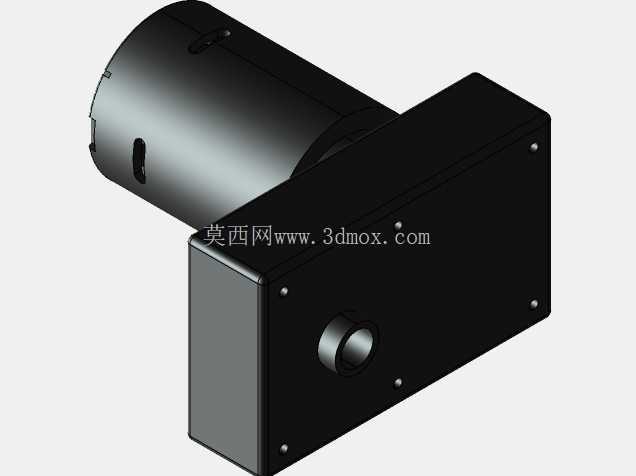

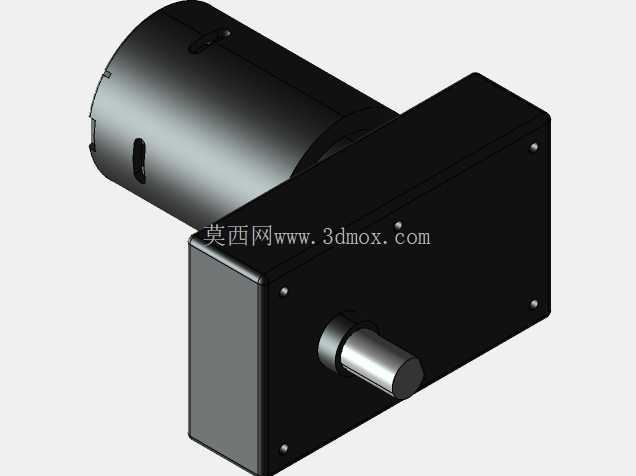

　　从结构布局来看，圆柱段为直流驱动电机本体，侧边衔接的方形箱体为齿轮减速腔，输出轴从减速箱端面中心伸出，轴段做了光轴配合位设计，可通过联轴器、同步带轮或者直接插接负载摆臂传递扭矩。建模时先梳理动力传递路径：电机转子轴伸入减速箱内部，依次啮合各级减速齿轮，齿轮轴的支撑位都预留了轴承安装槽，箱体上下盖通过四周的紧固螺钉锁合，接缝处预留密封垫安装间隙，既可以防止车间粉尘进入齿轮啮合区，也能留存润滑脂的存储空间，降低长期运转的齿轮磨损速率。

　　安装边界方面，方形减速箱的端面预留了多个螺孔位，既可以从端面穿入螺钉将整机固定在设备立板上，也可依托电机圆柱段的外圆做抱箍式夹持，适配不同设备的安装空间。输出轴的伸出长度、轴径公差都按照常规微型传动件的配合标准设定，轴端可根据使用需求加工扁位、销孔，防止带轮或者摆臂运转时出现打滑空转。

　　设计过程中需要重点校核两个部分的匹配关系：一是电机本体与减速箱的对接同轴度，电机端盖的止口和减速箱侧的定位槽做小间隙配合，保证电机输出轴和箱体内第一级齿轮的啮合间隙处在合理范围，避免运转时出现齿轮偏磨、异响抖动；二是减速箱内部齿轮的排布空间，方形箱体的内部腔室要给各级齿轮的分度圆留出足够避让空间，同时控制箱体整体外形尺寸，适配狭小的设备安装仓位。外壳的棱角处做了小倒角处理，既避免装配时划损操作人员线缆，也能减少应力集中，提升壳体的抗冲击能力。整机的走线从电机尾端引出，接线位置远离输出轴的旋转区域，防止设备运转过程中线缆被转轴缠绕，兼顾现场使用的安全性与装配维护的便捷性。
