内六角外螺纹连接柱结构设计

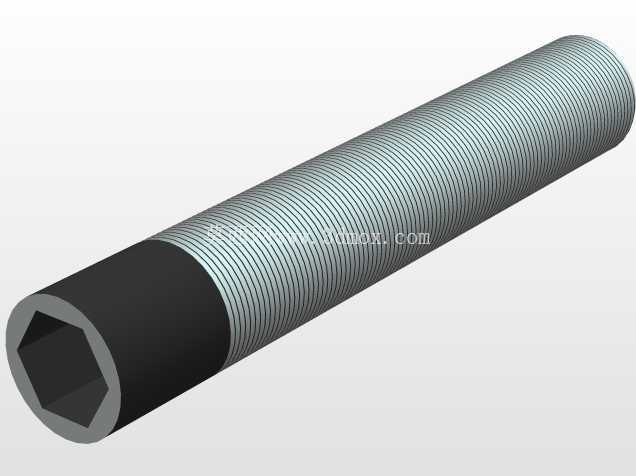

　　这类带内六角驱动端的外螺纹杆件，在流体控制类设备的阀组装配、小型工装夹具的定位锁紧场景中应用十分广泛，很多做减压阀、小型调压阀结构设计的工程师，在做阀杆与执行端的连接、或者阀体内流道调节件的限位结构时，都会用到类似结构的零件。从结构设计逻辑来看，杆件主体采用全长度外螺纹设计，主要是为了适配不同安装深度的调节需求，螺纹段的牙型选用普通公制三角螺纹，牙距根据杆件直径匹配常规紧固件标准，既保证足够的连接自锁性能，也能在旋转调节时获得均匀的进给量，不会出现调节卡顿或者行程虚位的问题。

　　驱动端设计成内六角沉孔结构，相比外六角或者一字槽、十字槽的驱动形式，能承受更大的拧紧扭矩，在装配空间受限的阀体内腔里，使用标准内六角扳手就可以完成安装锁紧，不需要预留外六角扳手所需的大尺寸操作空间，能有效压缩整个阀组的径向安装尺寸。杆件的非螺纹段做了发黑处理，和光亮的螺纹段形成明确的功能区分，非螺纹段主要是和阀体内的密封件、导向套配合，表面粗糙度控制在Ra1.6以内，保证往复运动或者旋转调节时不会刮损密封橡胶，同时降低运动过程中的摩擦阻力，避免长期使用后出现密封件磨损导致的介质泄漏问题。

　　做这类零件的三维建模时，首先要确认安装边界的尺寸约束：螺纹段的大径、小径要和配合的内螺纹孔严格匹配，内六角沉孔的对边尺寸、深度要符合标准内六角扳手的插入尺寸，避免出现扳手无法插入或者插入深度不足导致拧花孔壁的问题；杆件的总长度要预留足够的调节行程，同时要保证完全拧入后不会超出阀体内腔的安全边界，避免和流道内的其他调节零件发生运动干涉。另外在螺纹收尾的位置，要设计合理的退刀槽结构，退刀槽的宽度和深度要符合机加工工艺要求，避免车削螺纹时出现烂牙、螺尾过长的问题，同时退刀槽的位置也可以作为密封件安装的定位基准，保证密封圈安装位置的同轴度，减少装配后的偏心磨损。

　　这类零件虽然结构看起来简单，但在实际阀组装配中属于核心的受力调节零件，建模时要重点关注各段的同轴度公差，内六角孔的中心和杆件外圆的同轴度要控制在0.05mm以内，否则调节时会出现偏心卡滞，影响整个减压阀的压力调节精度，长期受力情况下还容易出现杆件弯曲变形的问题。
