三叶台扇扇叶结构三维造型

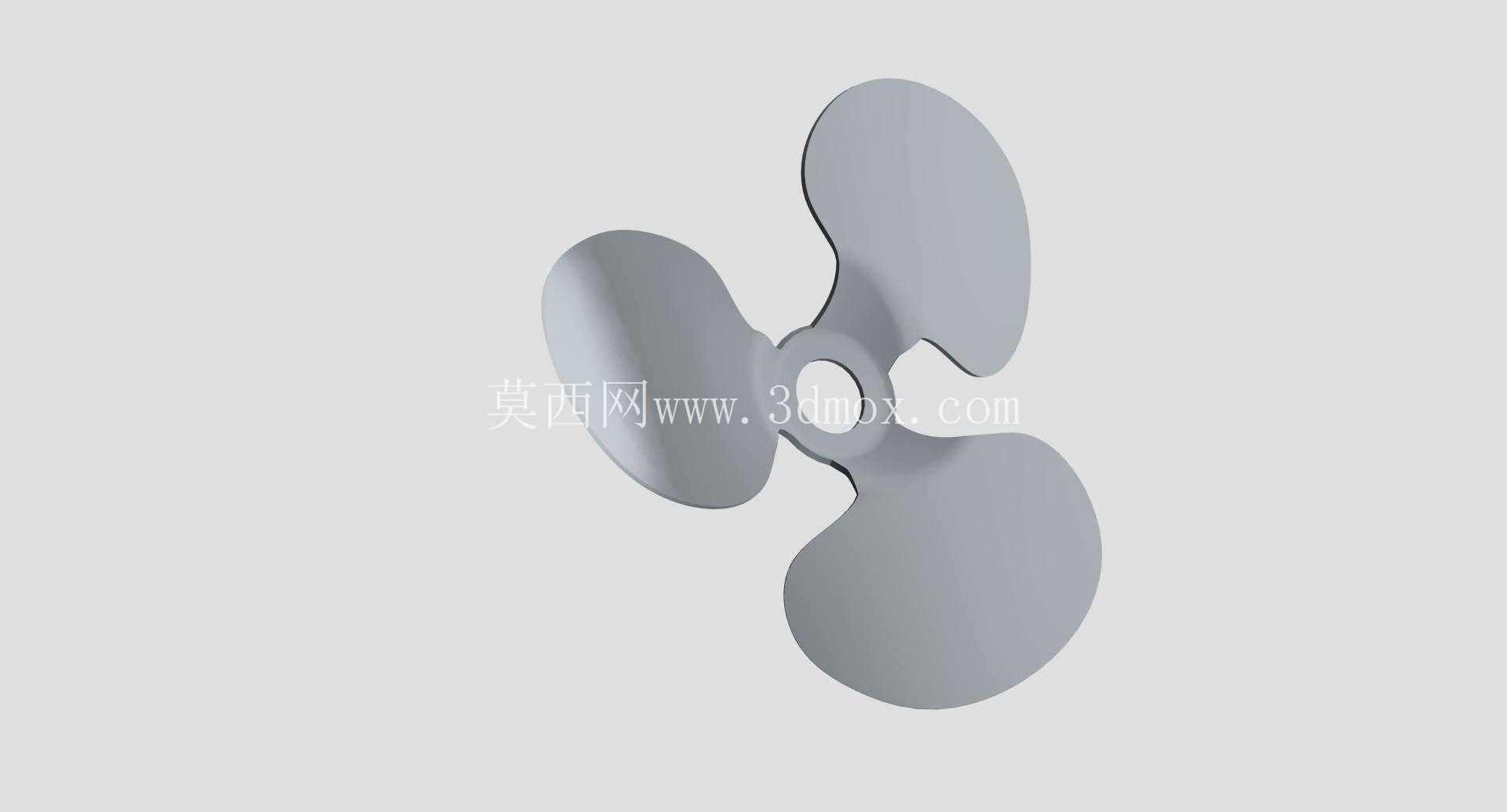

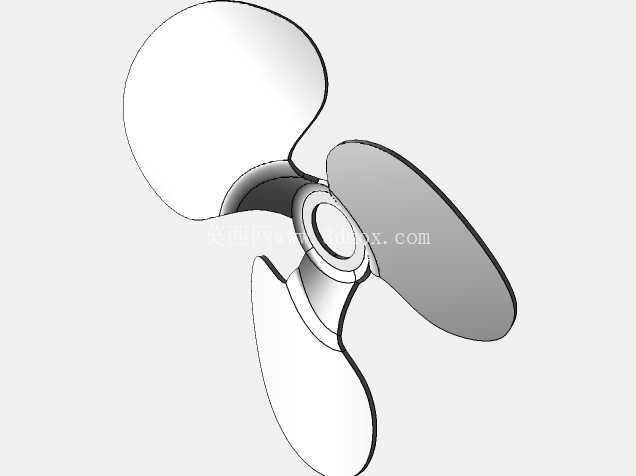

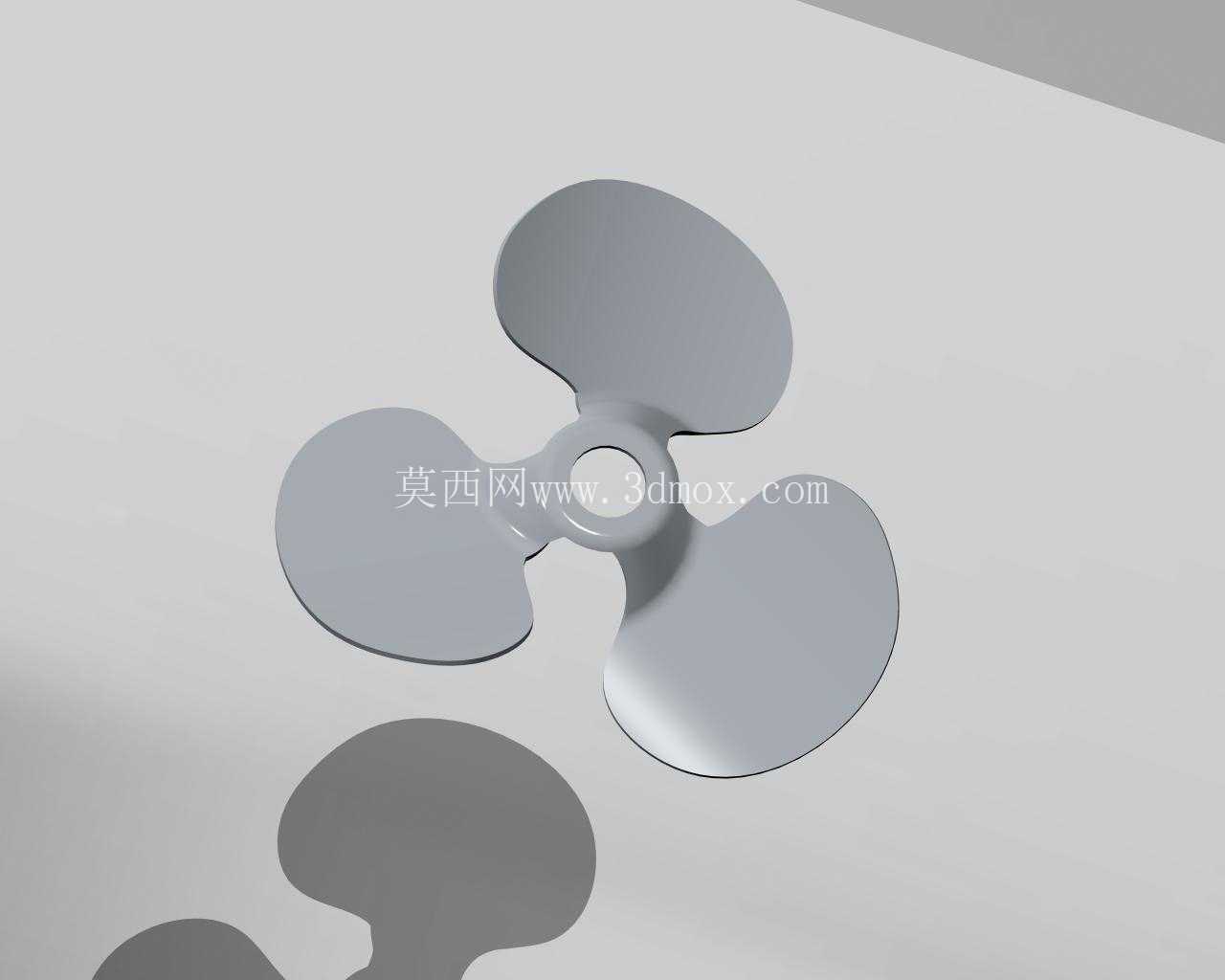

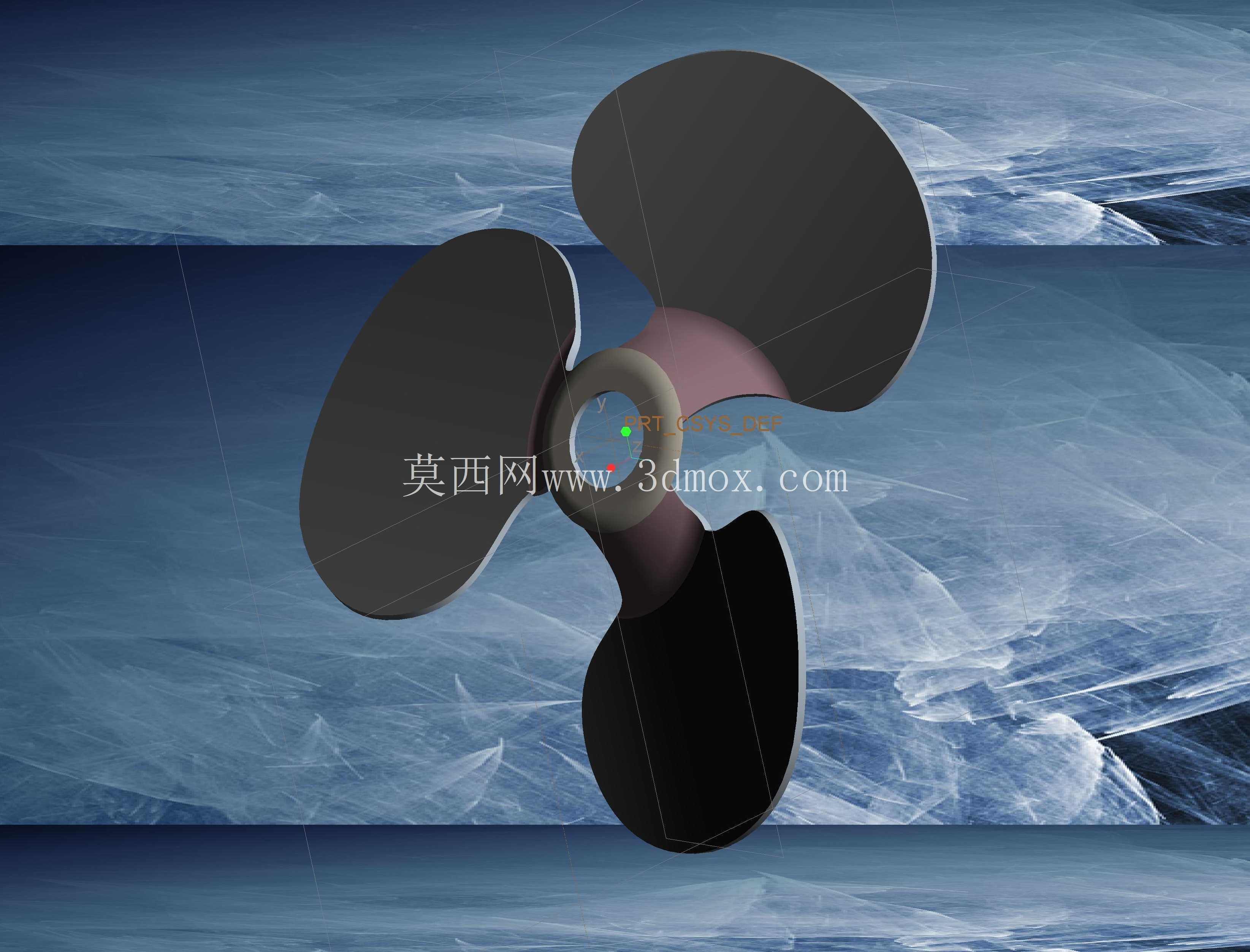

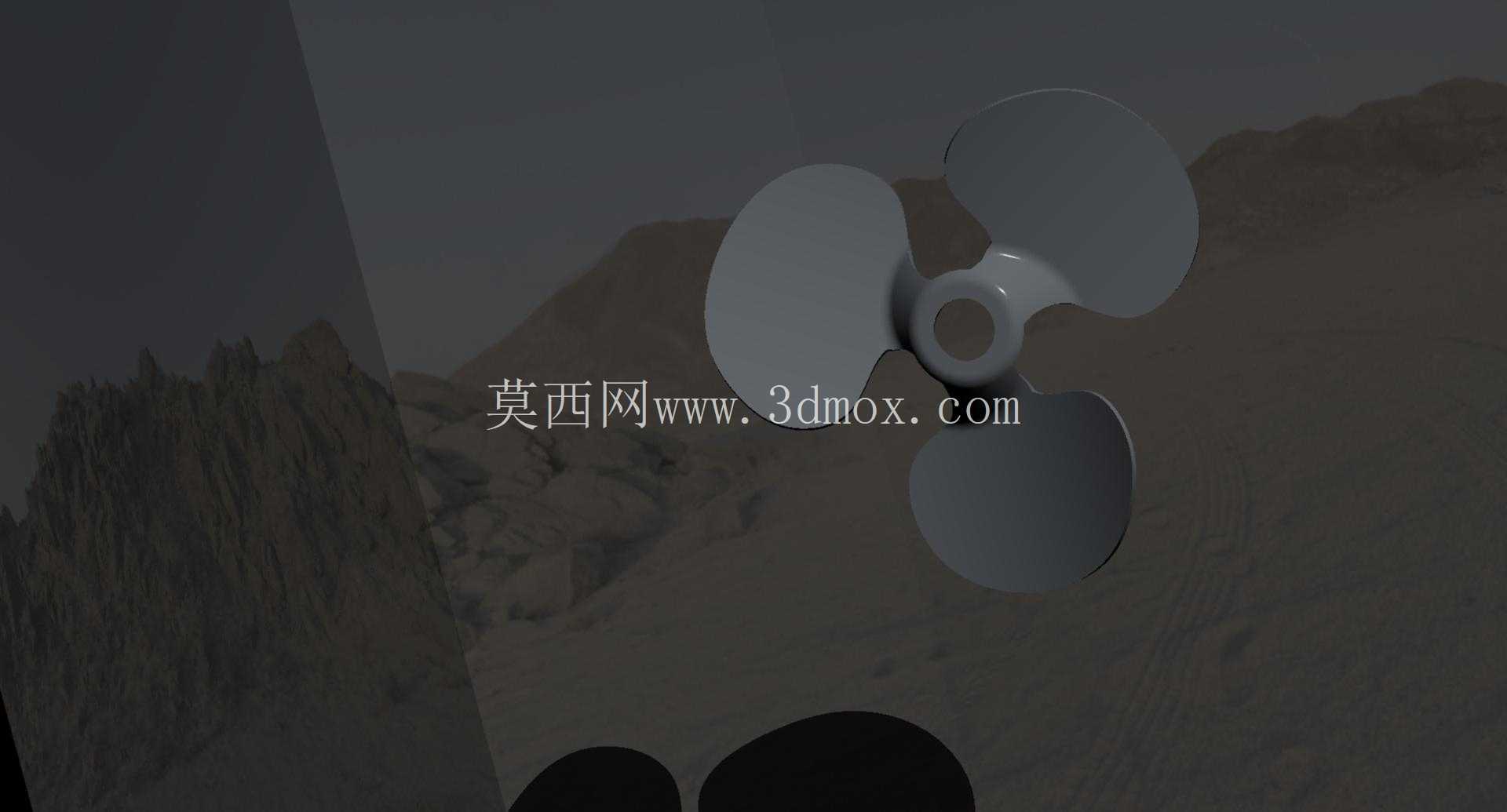

　　该扇叶造型针对台式风扇的送风部件展开，核心由三片等角度分布的叶片和中心轮毂组成，整体围绕电机输出轴形成旋转对称结构。叶片采用宽幅曲面形态，叶根区域与轮毂平滑过渡，叶尖向外延展并带有明显扭转角，这种处理方式能够在旋转过程中持续推动空气形成轴向气流，同时降低叶片根部因截面突变带来的应力集中。轮毂中心设置轴孔与定位配合面，用于和电机轴连接，周边环形区域承担三片叶片的载荷传递，结构上兼顾扭矩输入、动平衡控制和装配定位。

　　从实际使用场景看，这类扇叶常见于家用台扇、桌面循环扇以及小型通风设备中，工作时依靠电机带动叶片高速旋转，将电机电能转化为空气流动动能。三片叶片沿周向约120度均匀布置，相比两叶结构，在相同转速下气流脉动更平缓，运行噪声和振动更容易控制；相比多叶结构，它又保留了较好的叶片强度、较低的转动惯量和较简单的成型难度。叶片表面的曲面并非简单平面，而是沿径向逐渐改变弦向位置和攻角，使叶根到叶尖各区域都能参与推风，避免靠近轮毂处气流效率过低，也减少叶尖区域因线速度过高造成的涡流损失。

　　建模时需要重点处理叶片型面、叶根圆角和轮毂连接关系。叶根处采用圆滑过渡，可改善注塑或装配后的受力状态；叶片前缘和后缘的厚度变化应连续，既保证风叶在高速旋转下的刚性，也避免尖锐边缘造成气动噪声。中心轮毂的轴孔、端面和止口尺寸决定安装边界，设计中需保证扇叶装入电机轴后轴向定位可靠，周向无明显松动，并与前网罩、后网罩及电机外壳保持安全间隙。外形尺寸方面，应重点控制扇叶旋转外径、叶片轴向包络高度、轮毂直径、轴孔直径以及叶片前缘到安装端面的距离，这些尺寸直接影响风扇网罩选型、电机轴伸长度和整机内部空间布置。

　　在结构校核上，扇叶属于高速旋转件，除静态外观外，还应关注质量分布、叶片对称性和转动平衡性。三片叶片的曲面面积、厚度和重心位置应尽量一致，否则容易在运转中产生周期振动，进而传递到电机支架和机身。叶片外缘与防护网罩之间需保留均匀径向间隙，既防止擦碰，也为气流通过留出通道。轮毂与电机轴的配合不宜过松，必要时可通过扁位、紧定螺钉或弹性卡扣实现防转。该三维造型可用于风扇结构方案评审、风叶外形验证、装配干涉检查以及小型通风设备的前期开发，对理解旋转叶片曲面构建、气动送风部件布局和电机端安装关系具有较强参考价值。
