斯特林热能动力演示装置结构

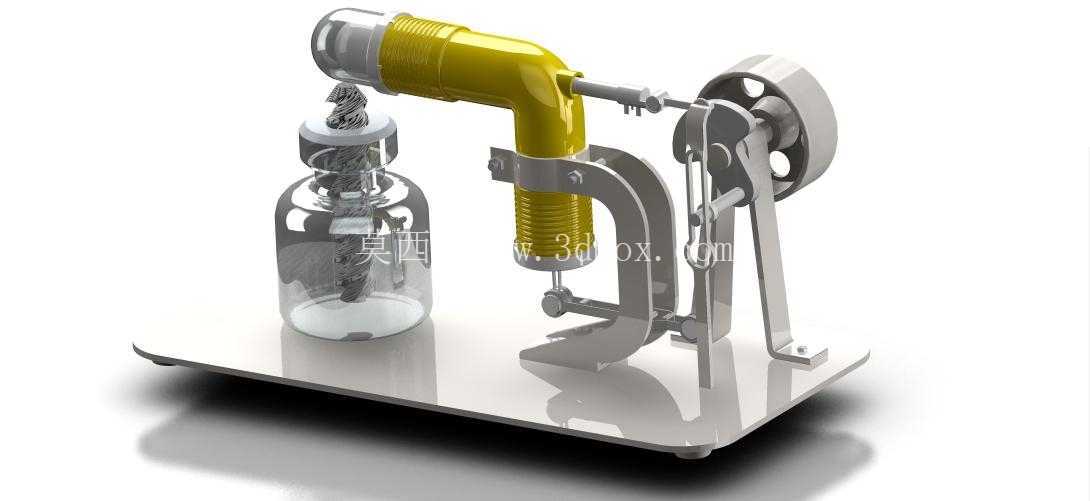

　　这套装置面向热能转换原理演示、机械传动教学和小型动力机构验证场景，整体采用底板集成式布置，将加热端、置换腔体、动力缸、曲柄连杆、飞轮及支撑构件集中在同一安装平面上，便于观察各运动副之间的配合关系。实际使用时，外部热源对透明腔体内的工质进行加热，热端与冷端形成温差后，置换构件推动工质在腔体内循环流动，配合黄色弯管连通的动力缸完成膨胀与压缩过程，再由活塞杆、连杆和飞轮输出连续旋转运动。

　　结构设计上，底板承担全部定位基准功能，支撑立板、缸体夹持件和轴承座均通过紧固件固定在底板上，保证曲轴回转中心、动力缸轴线和置换缸轴线之间的相对位置稳定。飞轮布置在曲轴端部，主要用于储存回转能量、越过死点并降低转速波动；曲柄连杆机构把活塞的往复运动转换为旋转运动，连杆两端铰接处需要保留合理间隙，以补偿加工误差并避免卡滞。黄色弯管既是热流通道，也是连接置换腔与动力缸的关键承压件，弯折半径和接口同轴度直接影响密封与装配。

　　从安装边界看，装置长宽方向以底板外缘为限制面，高度方向最高点位于弯管和飞轮区域，布置时应在飞轮外侧预留旋转安全距离，在透明腔体下方预留热源放置空间，在动力缸和连杆运动轨迹周边避免干涉。底板支脚使整机与台面形成微小隔距，可减少热量向台面传导，也便于整机搬运和水平调整。透明腔体采用瓶式结构，有利于观察内部置换件动作，同时对腔体同轴度、瓶口密封和支撑刚性提出较高要求。

　　建模时需重点处理活塞与缸体的配合长度、曲轴偏心距、连杆孔距、飞轮配重以及铰接点运动包络。动力缸夹持位置不宜过度约束，应兼顾密封压紧和热态变形补偿；支撑立板上的轴承孔需保证同轴，否则飞轮转动时会出现附加弯矩。对于教学或展陈用途，该结构能够清晰展示外燃式热力循环、曲柄飞轮储能和连杆传动的耦合关系；对于机构验证用途，可在此基础上调整缸径、行程、飞轮惯量和加热功率，以比较启动温差、运转平稳性与输出转速之间的变化规律。
