蜗轮蜗杆锥齿轮组合传动齿轮箱

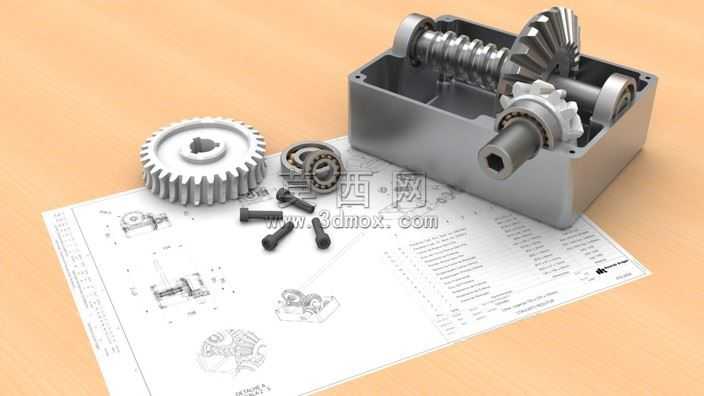

本齿轮箱采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动设计规范，对每一处装配公差、配合间隙都做了精准的参数约束，确保各传动部件的运动干涉校验全部通过。模型完整还原了齿轮箱的开放式壳体结构，壳体采用一体化铣削成型的结构设计，边角做了合理的工艺倒角，既保证壳体的结构刚性，也兼顾了实际加工的工艺可行性。传动系统采用蜗轮蜗杆搭配锥齿轮的复合传动布局，输入端的蜗杆与蜗轮啮合实现一级大减速比传动，蜗轮输出端同轴连接锥齿轮，通过锥齿轮的正交啮合实现动力的90度转向输出，输出轴采用阶梯轴设计，配套轴承位、密封位的结构都做了精细化建模，轴端的内六角孔结构也完整还原，方便实际装配时的锁紧操作。配套的外露直齿轮、紧固件都按照实际标准件参数建模，螺栓、螺母的螺纹细节、齿轮的齿形参数都符合通用机械标准，齿面的渐开线轮廓做了平滑处理，保证啮合传动的顺滑度。渲染阶段采用Photoview360完成效果输出，壳体赋予磨砂金属材质，还原铸铝壳体的哑光金属质感，齿轮、轴类零件赋予抛光钢材材质，突出传动部件的金属光泽与加工精度，紧固件做了发黑处理的材质表现，纸质工程图作为渲染背景，搭配暖调桌面环境光，整体光影层次分明，各部件的结构细节清晰可见。设计过程中重点考量了传动效率与结构紧凑性的平衡，蜗轮蜗杆的自锁特性可以避免输出端反向带动输入端，提升设备使用的安全性，锥齿轮的正交传动布局大幅缩小了齿轮箱的整体安装空间，壳体的开放式设计方便日常的维护与部件更换，各传动部件的参数都经过力学校核，能够满足中小功率工况下的动力传输需求，整体结构布局合理，装配逻辑清晰，可直接用于教学演示、方案验证或者非标设备的设计参考。
